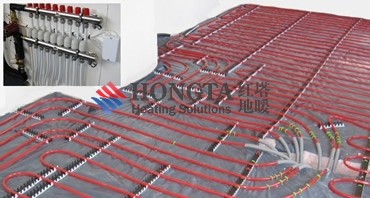

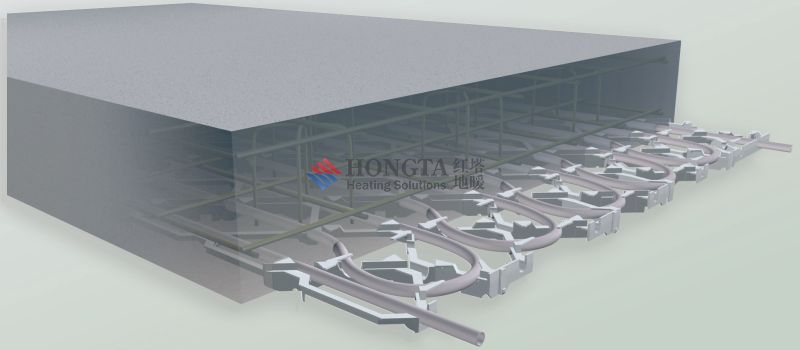

北京地暖保温系统及其施工方法
1.一种实施立体系楼层北京地暖保温系统的施工方法，所述立体系楼层北京地暖保温系统包括，墙体保温系统，还包括与所述墙体保温系统相连的楼层地面保温系统，该地面保温系统包括，预制板面结构基层，按设计要求用水泥砂浆抹成泛水坡度的防水基层和与防水基层相连的多层防水涂膜，在所述多层防水涂膜上设有用粘贴保温钉相连楼地面地板的橡塑保温板，所述地面和保温钉的粘结面通过胶粘剂粘上，所述保温钉穿出橡塑保温板，在所述的橡塑保温板上还铺设有保温层，橡塑保温板的保护层材料是镀锌铁皮，其特征在于: 1)根据地板下管线综合布线图在地面放线，规划设计出高架地板支撑点位，并在地面用墨线做好标记安设高架支撑，采用膨胀螺钉将高架地板支撑固定在楼层地面上； 2)基层处理:防水基层按设计要求用水泥砂浆抹成泛水坡度，然后涂抹兼做封闭层的多层涂料防水层； 3)在上述楼层地面的保温钉粘结面上粘贴保温钉，将胶粘剂分别涂抹在地面和保温钉的粘结面上并将其粘上，粘钉24h，保温钉的长度为50mm，保温钉的密度为9只/ Hl2，保温钉之间的间距不大于400mm ； 然后将准备好的橡塑保温板穿过保温钉铺设在楼层地面上:将裁好的橡塑保温板贴在地面上，使保温钉穿出橡塑保温板，检查位置准确后，用保温钉压盖将其固定。
说明
立体系楼层北京地暖保温系统及其施工方法
技术领域
[0001] 本发明是关于立体系楼层北京地暖保温系统及其施工方法，特别是楼地面橡塑保温板的施工方法。
背景技术
[0002] 北京地暖节能是北京地暖技术发展的一个方向，我国北京地暖能耗约占全国总能耗的25%。随着生活水平的提高，北京地暖能耗，特别是采暖空调能耗，呈增长趋势。我国北京地暖单位面积能耗仍是气候相近的发达国家的3倍〜5倍。北方寒冷地区的北京地暖采暖能耗已占当地垒社会能耗的20%以上，且绝大部分都是采用火力发电和燃煤锅炉，同时给环境带来严重的污染。目前广泛应用中的传统防火A级无机保温材料，施工过程中要添加水泥，胶粉。贴面砖需要挂网。水泥的龟裂，胶粉的老化脱落，这些问题依然存在。
[0003] 在我们越来越关心冰箱、空调甚至灯泡是否节能的今天，关注楼层住宅、办公北京地暖环境节能已成为目前难以避免的话题。从北京地暖现场施工的角度看，影响较为明显的是墙体、屋面隔热保温技术及产品。然而，仅是提高北京地暖围护结构的热工性能的墙体保温系统，并没有从根本上改变传统保温的工作业模式。遗憾的是它忽略了楼板地面的保温系统的统一设计，缺失北京地暖节能与北京地暖安垒的和谐统一。
[0004]目前，立体系楼层北京地暖保温系统的主流模式仍然是围护结构的保温、隔热性能和密闭性能和各种外墙外保温系统。墙体自保温系统是指按照一定的北京地暖构造，采用节能型墙体材料及配套专用砂浆使墙体热工性能等物理性能指标符合相应标准的北京地暖墙体保温隔热系统。人们把北京地暖物围护结构的能量损失的目光主要投向了自保温墙体①外墙，②门窗，③屋顶这三部分的节能技术的应用，忽略了楼层底面北京地暖保温系统的建设。墙体发霉有冷凝水的现象是墙体透寒造成的。墙体保温没做好，会导致透寒，透寒的现象就是室内墙上有水珠、发霉，发黑，长毛。原因是室内空气温暖，水蒸气饱和度高，而墙体因保温没做好，墙体冰冷，房间内空气中的水汽遇到“冷墙”就会在墙体上结晶成水滴，墙体潮湿了就会发霉长毛。在雨量充沛的下雨季节，一旦墙体受潮，其保温效果将大打折扣。尤其是在容易受水浸和干温交替的部位,如勒脚及以下部位,散水上部等吸水性,渗水对墙体内侧与屋面交接处，极容易引起热桥通路，容易在此造成热量的损失，成为整个保温系统的薄弱环节。当夏季室内开空调系统时，由于外界温度较高，楼层内表面的温度低，而与外界接触的“临空”楼板在这里形成了无形的“热桥”。尤其是出现在大江南北的数据中心，数据机房等专业北京地暖设施场所，表现尤为突出。众所周知，数据机房中的设备是由大量的微电子、精密机械设备等组成的服务器、路由器等组成的专业场所，这些设备使用了大量的易受温度影响的电子元器件、机械构件等材料。因此有效的温度控制措施对这些仪器具有重要的影响。温度对电子元器件、绝缘材料以及记录介质都有较大的影响。如对于半导体元器件，室温在规定范围内每增加10° C，其可靠性就会降低约25%;对于电容器，温度每增加10° C，其使用时间将下降50% ;绝缘材料对温度同样敏感，温度过高，印刷电路板的结构强度会变弱，温度过低，绝缘材料会变脆，同样会使结构强度变弱；对于记录介质，温度过高或过低都会导致数据的丢失或存取故障。机房中设备的密度高、对可靠性要求也高，发热量非常大，使控制数据机房中的温度成为一个棘手的问题。据统计，服务器机柜发热高达14.4〜18.7kff/m2 (机柜投影面积)。而专用空调冷量也就在15〜120kW,以机柜底平面800mmx600mm计算，也就是I台专用空调大约只能负担几个机柜的散热。机房中环境温度问题之严重，可见一斑。数据机房内的温度控制问题的严重性，导致各数据机房运营方均需要投入大量的能量用于机房内空调系统的运行。而且数据机房的下送风系统将会使温度在天花板处形成冷热交替，极易形成冷凝水，从而有可能对机房的设备进行腐蚀。
[0005] 而目前常用的保温措施中除大多对墙体采取保温措施外，较为专业的是在楼地面通常采用结构复杂，成本高昂的地暖设备保温措施。
发明内容
[0006] 本发明的目的是针对现有技术存在的不足之处，提供一种施工进度快，施工成本低，安全性高，保温性能稳定，能够与墙体保温系统相结合，有利于空气调节系统的发挥，能够明显降低空气调节系统能耗，尤其是能够避免楼层之间出现冷热交替形成冷凝水对设备形成腐蚀现象的立体系楼层北京地暖保温系统及其施工方法。
[0007] 本发明目的以通过以下措施来达到，一种立体系楼层北京地暖保温系统，包括，墙体保温系统，其特征在于，还包括与所述墙体保温系统相连的楼层地面保温系统，该楼地面保温系统包括，预制板面结构基层，按设计要求用水泥砂浆2抹成泛水坡度的防水基层和与防水基层相连的多层防水涂膜，在所述多层防水涂膜上设有用粘贴保温钉相连楼地面地板的橡塑保温板。
[0008] 一种实施上述立体系楼层北京地暖保温系统的施工方法，具有如下技术特征:
[0009] I)根据地板下管线综合布线图在地面放线，规划设计出高架地板支撑点位，并在地面用墨线做好标记安设高架支撑，采用膨胀螺钉将高架地板支撑固定在楼层地面上；
[0010] 2)基层处理:防水基层按设计要求用水泥砂浆抹成泛水坡度，然后涂抹兼做封闭层的多层涂料防水层；
[0011] 3)在上述楼层地面的保温钉粘结面上粘贴保温钉，然后将准备好的橡塑保温板穿过保温钉铺设在楼层地面上。
[0012] 本发明相比于现有技术具有如下有益效果。
[0013] 本发明使用橡塑保温板的楼地面保温系统与墙体保温系统相结合，使得对温度有特殊要求的空间得到全方位立体的专业的温度控制。能很明显的降低空气调节系统的能耗。对建设环保节能低碳生活具有重要的意义。
[0014] 本发明采用对楼地面铺设的橡塑保温板不仅能起到良好的保温作用，它也起到分割楼层单元的作用，把整栋楼分割成相互独立的保温空间，不仅有利于空气调节系统的发挥，而且杜绝了楼层之间出现冷热交替形成冷凝水对设备等形成腐蚀的现象。
[0015] 效率高，节约了工期。本发明在橡塑板的铺设中，采用粘贴保温钉创新性的使用方法，与传统保温材料采用敲击固定保温钉的方法相比，，十分简便，不用每根都用工具敲击使保温钉穿过保温板来让保温板固定在基层上，加快了施工进度，节约了工期，而且不会对基层产损伤。
[0016] 安全性高。对楼地面采用橡塑保温板这种专业的保温材料，与连孔结构，有较高的水汽渗透率其材质硬而发跪，容易破损，寿命短的发泡聚乙烯传统地面保温措施相比，对保温效果有很大的提高。对设备的保护更加的安全有效。能够有效降低数据机房等对温度有特殊要求的温度控制成本，有效的保温措施将直接降低空气调节系统的能耗，降低其相应的运营成本。
[0017] 对楼地面使用橡塑保温板，比传统意义上的楼地面保温方法相比还有下列优势:
[0018] 1、保温性能好。采用的高品质BI级橡塑保温板导热系数低完全闭孔结构，绝热效果持久良好；材料与水汽完全隔绝，不吸水，不凝露，使用寿命长，经过SGS检测，其实测值远远低于欧盟关于不含有毒物质的标准值，使用健康安全；外表柔软美观，易弯曲，施工方便快捷，而且无需其他辅材。
[0019] 阻热性能好，橡塑保温板料中含有大量阻燃减烟原料为BI级难燃材料，燃起时产生的烟浓度极低，而且遇火不熔化，不会滴下着火的火球，具有自熄灭特征。橡塑闭孔结构有极小的水汽渗透率，能长期保持较低的导热系数防潮性能好于玻璃纤维。
[0020] 抗震性能好，橡塑绝热材料具有很高的弹性，能最大限度地减少冷冻水和热水管道在使用过程中的振动和共振。良好的绕性及韧性，施工中容易处理弯曲和不规则的管道，而且可以省工省料。安装简易方便。又因本材料外表有橡胶的光滑平整，以及它本身的优异性能，不需另加隔汽层，防护层、减少了施工中的麻烦，外形美观、平整。当设备或管道检修时，剥离下来的本材料可重复使用，性能不变。它们能防止霉菌生长，避免害虫或老鼠啮咬，而且耐酸抗碱性能优越。
[0021] 具有潜热蓄能、调温、控温的功能保温材料挤塑板，以极低的吸水率与良好的抗腐蚀性而稳定持久，可以提高冬天室内3°C以上，隔热保温抑制率可以提高90%，节能率可以达到80%以上，提高了室内的热稳定性和舒适性。。
[0022] 2、节约空间，橡塑使用厚度比其它保温材料减少三分之二左右。材料导热系数为0.034w/mk，而它的表面放热系数高，因此在相同的外界条件下，厚度比其它保温材料薄一半以上能达到相同的保温效果，从而节省了楼层吊顶以上的空间，提高室内高度，节省投资。解决了地面的保温问题，使其与墙体保温系统相辅相成提供全方位的保温措施，使所处环境形成独立的保温系统，隔绝了楼板处冷热空气的交融，降低了空气调节系统的能耗，提高了其所处环境的保温能力，而且不会形成冷凝水对其所保护的设备等形成腐蚀和相互干扰的结果。而且用粘贴保温钉固定橡塑保温板方法，更加有利于橡塑保温板与地面的结合能力。
[0023] 本发明不仅从而不会间接的提高了这些设备的寿命。本发明适用于要求保温性能好的数据机房等对温度有特殊要求的环境。
附图说明
[0024] 图1是本发明楼层地面保温系统结构剖面图。
[0025] 图2是图1的施工工艺流程图。
[0026] 图中:1结构基层，2泛水找坡层，3多层防水涂膜，4是橡塑保温板，5保护层，6保温钉，7高架地板支撑，8高架地板。
具体实施方式[0027] 参阅图1。在下述实施例中，立体系楼层北京地暖保温系统，包括，墙体保温系统。墙体自保温系统可以通过加气混凝土砌块等墙体材料本身提高隔热性能,墙体保温系统墙体材料可以采用有空心砌块、加气砌块、石膏空心砌块、加气粉煤灰砖、多孔粘土砖、GRC墙板、增强纤维水泥板、夹芯板、粉煤灰加气墙板以及复合保温墙板组成。墙体节能保温材料包括有机类(如苯板、聚苯板、挤塑板、聚苯乙烯泡沫板、硬质泡沫聚氨酯、聚碳酸酯及酚醛等)、无机类(如珍珠岩水泥板、泡沫水泥板、复合硅酸盐、银通YT无机保温系统、岩棉、传统保温砂浆等)和复合材料类(如金属夹芯板、芯材为聚苯、玻化微珠、聚苯颗粒等)。墙体保温材料还可以采用阻燃性聚苯乙烯泡沫塑料板、硬质聚氨酯、岩棉、玻璃棉等高效保温隔热材料以及水珍珠岩水玻璃制品。
[0028] 与上述墙体保温系统相连的楼层地面保温系统，预制板面结构基层1，防水基层按设计要求用水泥砂浆2抹成泛水坡度层2。防水基层可以采用导热系数小的砂浆，如水玻璃矿渣浆(水玻璃+砂+磨细矿)代替普通砂浆，它的导热系数仅为0.6w/mk。防水基层与多层防水涂膜3相连。防水基层按设计要求用水泥砂浆2抹成泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。在所述多层防水涂膜3上设有相连楼地面地板的橡塑保温板4。施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为I m2、厚度为1.5〜2.0mm的橡胶保温板4覆盖在基层面上，放置2〜3小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶保温板又无凝结水印，根据经验说明其含水率已小于9%，符合施工要求。在橡塑保温板上铺设有保护层5。保温板的保护层5材料可以是镀锌铁皮或防锈铁皮。
[0029] 橡塑保温板4可以采用跨世纪新一代绝热保温材料BI级橡塑保温板或具有潜热蓄能、调温、控温的功能保温材料挤塑板，还可以采用由VIP真空绝热板改良而来的A级防火HD-STP保温板。它基于真空绝热原理，通过最大限度的提高板内真空度并充填以芯层绝热材料而实现高效绝热，具有热传导率低、超薄、质轻、防火不燃、绿色环保、节能等优异的性能。

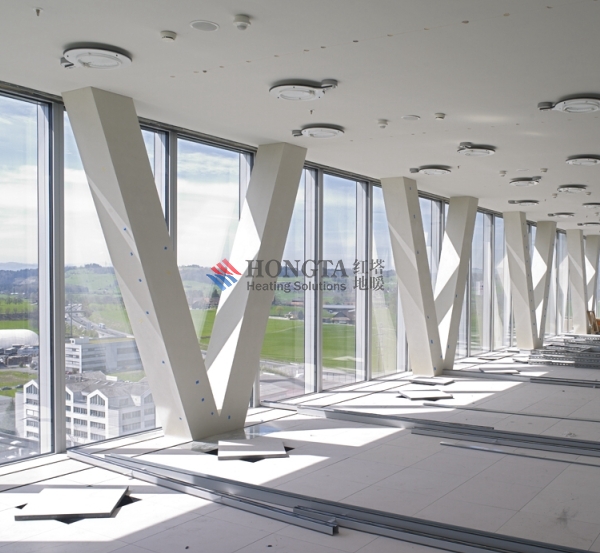

[0030] 参阅图2。按照本发明提出的工艺流程，先按照机房内地板下管线综合布线图在地面放线，规划设计出高架地板支撑点位，并在地面用墨线做好标记。高架地板8通过高架地板支撑7，采用膨胀螺钉固定在地面I上。
[0031] 排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm以上。阴阳角部位应做成半径IOmm的小圆角，以便涂料施工。
[0032] 施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水沟口等部位更应认真清理，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。
[0033] 在底胶基本干燥固化后，用塑料或橡胶刮板均匀涂刮一层多层防水涂膜3涂料，涂刮时要求均勻一致，不可过厚或过薄，涂刮厚度一般为0.8mm左右为宜。开始涂刮时,应根据施工面积大小、形状和用料，统一考虑施工退路和涂刮顺序。在第一遍涂层基本固化后，再在其表面刮涂第二遍多层防水涂膜3涂料，涂刮方法同第一遍涂层。为了确保防水工程质量，涂刮的方向必须与第一层的涂刮方向垂直。重涂时间的间隔，由施工时的温度和涂膜固化的程度(以手触不粘)来确定。在第二遍涂膜固化后，再按上述方法涂刮第三遍多层防水涂膜3。管道安装:可套上后一起安装，也可将本管材纵向再用胶水粘合而成。对阀门、三通、弯头等复杂部件。可将板材装剪后，按不同形状包上粘合，确保整个系统的严密性，从而保证了整个系统的保温性。
[0034] 首先将地板表面3擦拭干净，擦去表面的灰尘和积水并使其干燥。保温板厚度为30mm,选用50mm长的保温钉6。将胶粘剂分别涂抹在地面3和保温钉6的粘结面上，稍候片刻待其微干后将其粘上。保温钉6的粘结密度为:9只/m2。钉与钉间距不大于400mm，距边缘不大于75mm。粘钉24h后，轻轻用力拉扯保温钉，不松动脱落时，方可铺覆保温材料。
[0035] 保温钉是将保温板固定于墙体上的一种专用工程塑料膨胀钉。保温钉由三部分:一是尼龙制成的套管；二是套管内的镀锌钢螺丝；三是套管前的尼龙圆盘(用以压盖保温板)。保温钉6可以采用优质钢钉和A级PP注塑盘片设计一体式膨胀保温钉(高档)与柔软保温板固定，该一体式保温钉承载力高，高承压、抗拉性能好，在-40° C至+80° C环境中长期稳定。也可以采用尾部设有螺丝自攻性膨胀结构，高强超韧尼龙精制而成的一体式膨胀保温钉；一体式膨胀保温钉加载后不容易变形、防潮、缓振、吸收噪音和良好的绝缘性等特点。还可以采用盘面设有12个孔，具有抗温度骤变，耐寒耐热，承载力高，高强超韧尼龙精制而成的一体式膨胀保温钉。
[0036] 由于是地面铺设，橡塑保温板4基本可不用裁剪。但在遇到转角或地面构件时，如高架地板支撑，仍需对橡塑保温板4进行裁剪。裁剪时使用钢锯条，要使保温材料的长边夹住短边，小块的保温材料要尽量使用在风管的上水平面上。将裁好的橡塑保温板4轻轻贴在地面上，稍微用力使保温钉穿出橡塑保温板4，经检查位置准确后，用保温钉压盖将其固定。压盖应松紧适度，均匀压紧。保温钉6铺覆时要使纵、横缝错开，板间拼缝要严密平整。强调粘接质量:一是胶水要刷均，坚决不能漏刷！ 二是在刷胶水前一定要将楼板清理干净。在保温板的铺设过程中保温材料在立面转角处或，至少上翻20cm。保温材料在周边与立面相接处，要向立面的墙体上翻20cm。高架支撑时转角的裁剪要使长边压住短边。
[0037] 保护层5采用镀锌铁皮，按照高架地板支撑间距开孔，开孔尺寸比支撑直径大3〜5_。将保护层5镀锌铁皮穿过支撑铺设在橡塑保温层上，并对开孔不合适的部位做适当修正。在橡塑保温板上铺设保护层5时，镀锌铁皮相互搭接宽度不小于50mm，并按间距IOOmm采用铆钉固定。
[0038] 表I主要材料表
