北京地暖集分水器控制开关
1. 一种北京地暖集分水器控制开关，包括平衡阀座（5)，其特征在于：所述平衡阀座（5) 的外壁上靠近顶端处设有外螺纹（7)，外螺纹（7)下方的平衡阀座（5)的外壁上设 有相互对称的两个溢流口（8)，平衡阀座（5)的外壁上靠近底端处设有第一 O形圈(6)；平衡阀座（5)的顶部设有防护盖（1)，平衡阀座（5)的内表面靠近顶端处设 有内卡簧（2)，内卡簧（2)的底部设有通过螺纹与平衡阀座（5)内表面连接的平衡 阀芯(4)。
2.根据权利要求1所述的北京地暖集分水器控制开关，其特征在于：平衡阀芯（4)上表面的 中部设有正六边形凹槽。
3.根据权利要求1或2所述的北京地暖集分水器控制开关，其特征在于：平衡阀芯（4)与平 衡阀座（5)之间通过第二 O形圈（3)密封。
说明
北京地暖集分水器控制开关技术领域[0001] 本实用新型涉及一种北京地暖集分水器控制开关。 背景技术[0002] 在地板采暖系统中，北京地暖集分水器管理若干的支路管道，并在其上面安装有排气 阀、自动恒温阀等控制阀体，一般北京地暖集分水器的控制开关采用铜质的比较多，长时间使用 会因污染物长期堆集导致阀口不能有效密封。实用新型内容[0003] 本实用新型的目的是提供一种北京地暖集分水器控制开关，在使用时污染物不会进入阀 口，不会导致密封不紧，更流畅、安全、实用，以克服现有北京地暖集分水器的控制开关存在的 上述问题。[0004] 本实用新型的目的是通过以下技术方案来实现：[0005] 一种北京地暖集分水器控制开关，包括平衡阀座，所述平衡阀座的外壁上靠近顶端处设 有外螺纹，外螺纹下方平衡阀座的外壁上设有相互对称的两个溢流口，平衡阀座的外壁 上靠近底端处设有第一 O形圈，平衡阀座的顶部设有防护盖，平衡阀座的内表面靠近顶 端处设有内卡簧，内卡簧的底部设有通过螺纹与平衡阀座内表面连接的平衡阀芯，平衡 阀芯上表面的中部设有正六边形凹槽，平衡阀芯与平衡阀座之间通过第二 O形圈密封。[0006] 本实用新型的有益效果为：在使用时污染物不会进入阀口，不会导致密封不 紧，更流畅、安全、实用；北京地暖集分水器控制开关从传统的软密封结构晋升为硬密封结构， 从而大大提高了它的使用寿命；北京地暖集分水器控制开关上增加塑料防护盖，可以防止灰尘及 其它污垢的沉淀，从而不影响到其使用功能，同时又增加了其外观的美观程度。附图说明[0007] 下面根据附图对本实用新型作进一步详细说明。[0008] 图1是本实用新型实施例所述的北京地暖集分水器控制开关的结构示意图。[0009] 图中：[0010] 1、防护盖；2、内卡簧；3、第二 O形圈；4、平衡阀芯；5、平衡阀座；6、第 一 O形圈；7、外螺纹；8、溢流口。具体实施方式[0011] 如图1所示，本实用新型实施例所述的一种北京地暖集分水器控制开关，包括平衡阀座 5，所述平衡阀座5的外壁上靠近顶端处设有外螺纹7，外螺纹7下方平衡阀座5的外壁上 设有相互对称的两个溢流口 8，平衡阀座5的外壁上靠近底端处设有第一 O形圈6，平衡 阀座5的顶部设有防护盖1，平衡阀座5的内表面靠近顶端处设有内卡簧2，内卡簧2的 底部设有通过螺纹与平衡阀座5内表面连接的平衡阀芯4，平衡阀芯4上表面的中部设有正六边形凹槽，平衡阀芯4与平衡阀座5之间通过第二 O形圈3密封。 [0012] 具体使用时，防护盖1扣在平衡阀座5上；平衡阀芯4和平衡阀座5用M18X1.5 的螺纹连接，用内六角扳手拧动平衡阀芯4顶部的正六边形凹槽的松紧程度来控制集分 水器控制开关的流量；内卡簧2起固定作用；第一 O型圈6和第二 O形圈3均起密封作 用；平衡阀座5由M22X 1.5外螺纹7连接在分水管主体上，阻挡了因长时间使用而导 致长期积累的污渍进入密封口，而不能有效的密封。北京地暖集分水器控制开关一般处于半开状 态，在使用时可根据地暖管长度和所需热量输出，依据回路流量（以升/秒为单位）和阀 门压降（以千帕为单位）作用参数，用8mm内六角扳手进行调节，以保证地暖管的正常 热量的输出和地暖管的正常使用寿命。
双重防止漏水的分集水器
CN 203067853 U
摘要
本实用新型公开了一种双重防止漏水的分集水器，包括主管和连接主管的球阀，球阀包括阀体以及设于阀体内受开关控制的阀球，所述的主管侧边设有至少一个一体的凸缘，凸缘为带有外螺纹的圆环结构，圆环结构的内孔与主管连通，所述的凸缘的外螺纹，螺纹连接阀体。本实用新型通过与主管一体式的凸缘结构减少连接处，并由凸缘外周的受压的密封圈实现双重密封，防止分集水器漏水延长了使用寿命。
权利要求(4)
1.一种双重防止漏水的分集水器，包括主管(I)和连接主管(I)的球阀，球阀包括阀体(3)以及设于阀体(3)内受开关(2)控制的阀球(5)，其特征在于:所述的主管(I)侧边设有至少一个一体的凸缘(6)，凸缘(6)为带有外螺纹的圆环结构，圆环结构的内孔与主管(I)连通；所述的凸缘(6)的外螺纹，螺纹连接阀体(3)。
2.如权利要求1所述的双重防止漏水的分集水器，其特征在于:所述的凸缘(6)外周轴向整体为外螺纹，除接触主管(I)端部留有车削退刀间隙。
3.如权利要求1所述的双重防止漏水的分集水器，其特征在于:所述的凸缘(6)外周接触主管(I)的端面上套接有密封圈(7)，密封圈(7)外周嵌入阀体(3)端面的安装环内，阀体(3)端面与主管(I)紧密贴合。
4.如权利要求1所述的双重防止漏水的分集水器，其特征在于:所述的阀球两侧均设有四氟垫片，四氟垫片呈内凹的圆环形结构紧密贴合阀球球面。
说明
双重防止漏水的分集水器
技术领域
[0001] 本实用新型涉及一种分集水器，尤其涉及双重防止漏水的分集水器。
背景技术

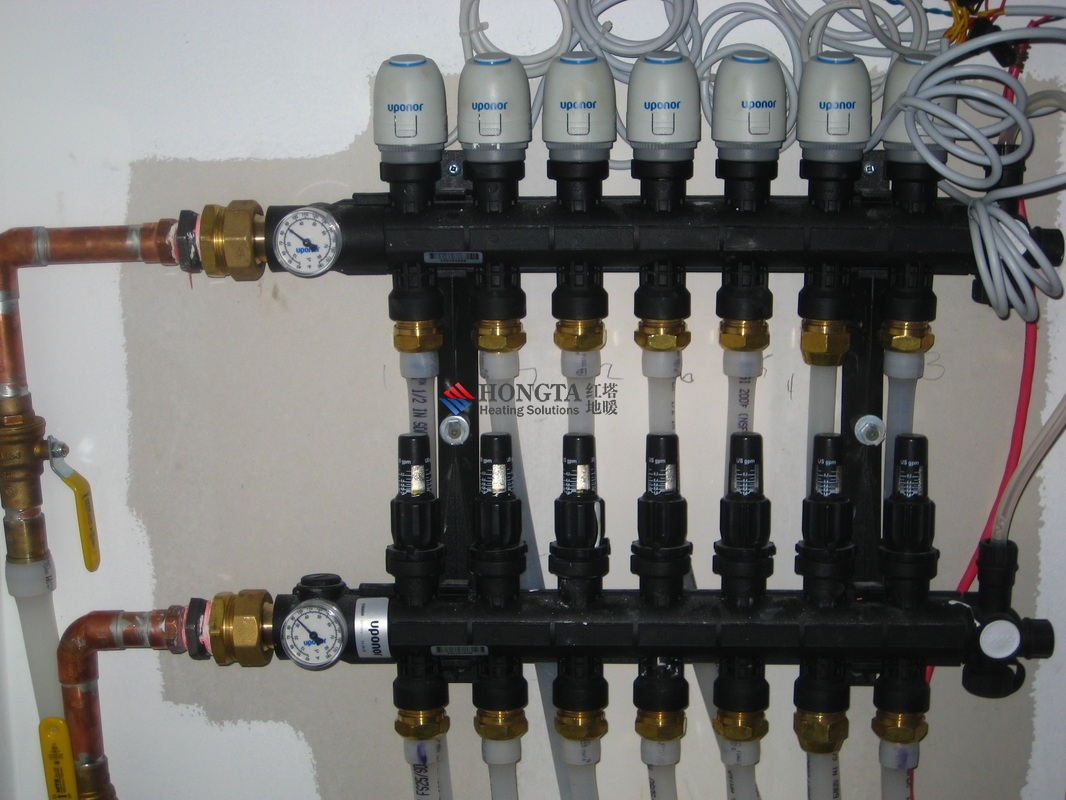

[0002] 分集水器是水系统中，用于连接各路管道并具有调节水量的大小功能的重要水分配、控制装置。主要应用领域有:地板采暖系统、空调水系统、自来水供水系统等多个方面。目前分集水器其主要存在的技术问题为连接处由于长年使用存在漏水问题，究其原因一方面为分集水器管路连接部件过多不可避免的产生漏水隐患，另一方面分集水器主管与球阀连接处密封方式传统、单一往往导致漏水。
[0003] 中国实用新型专利专利号201120325075.9公开了一种分集水器，包括分水管、集水管和支架，分水管和集水管上均设有若干接口，分水管上的接口与集水管上的接口数量相同，支架的两端分别与分水管和集水管固连，分水管上的每个接口处均设有控制阀一，所述集水管上的每个接口处均设有控制阀二，分水管和集水管均为一体式结构，分水管端部通过可拆卸机构一连接有排气阀，集水管端部通过可拆卸机构二连接有泄压阀。该种分集水器其连接部件较多，当然的连接处漏水隐患相对较高。
发明内容
[0004] 本实用新型提供了一种在实现水路控制的前提下，连接件少、漏水隐患低、密封效果好双重防止漏水的分集水器。
[0005] 一种双重防止漏水的分集水器，包括主管和连接主管的球阀，球阀包括阀体以及设于阀体内受开关控制的阀球，所述的主管侧边设有至少一个一体的凸缘，凸缘为带有外螺纹的圆环结构，圆环结构的内孔与主管连通，所述的凸缘的外螺纹，螺纹连接阀体。该种圆环结构的凸缘相当于由凸缘结构替代了传统分体式的接头，减少了连接处避免漏水。其外凸缘外周轴向整体为外螺纹，除接触主管端部留有车削退刀间隙，该种凸缘结构相对一些与主管一体式的接头相比较，减少了接头上的直管段部分而仅仅保留了外螺纹，不仅节约了材料，更重要的是极大提高了产品强度，降低了制造成本，有效提升了产品的市场竞争能力。
[0006] 所述的凸缘外周接触主管的端面上套接有密封圈，密封圈外周嵌入阀体端面的安装环内，阀体端面与主管紧密贴合。该种密封圈的安装结构在凸缘与阀体螺纹密闭的基础上，再次进行密封圈密封为双重密封彻底防止了水路泄漏。阀体端面与主管紧密贴合这一技术特征不仅提高了产品的美观度，也是对于密封圈施加了一个锁紧力使得密封圈径向变形提闻密封效果。
[0007] 所述的阀球两侧均设有四氟垫片，四氟垫片呈内凹的圆环形结构紧密贴合阀球球面，由于四氟垫片具有良好的耐磨性能以及极低的摩擦系数，大大延长了阀体的使用寿命，以及开关的灵敏度。
[0008] 本实用新型通过与主管一体式的凸缘结构减少连接处，并由凸缘外周的受压的密封圈实现双重密封，防止分集水器漏水延长了使用寿命。
附图说明
[0009] 如图1所示为本实用新型双重防止漏水的分集水器主视局部剖视结构示意图。具体实施方式
[0010] 如图1所示一种双重防止漏水的分集水器，包括主管I和连接主管I的球阀，球阀包括阀体3以及设于阀体3内受开关2控制的阀球5，主管I侧边设有至少一个一体的凸缘6，凸缘6为带有外螺纹的圆环结构，圆环结构的内孔与主管I连通；凸缘6的外螺纹，螺纹连接阀体3。凸缘6外周接触主管I的端面上套接有密封圈7，密封圈7外周嵌入阀体3端面的安装环内，阀体3端面与主管I紧密贴合。
[0011] 作为结构优选凸缘6外周轴向整体为外螺纹，除接触主管I端部留有车削退刀间隙。
[0012] 阀球两侧均设有四氟垫片，四氟垫片呈内凹的圆环形结构紧密贴合阀球球面。
[0013] 在其他不变的前提下凸缘6的数量可以根据需要设定，一般为4个或者6个或者8个。
