环保型双屏蔽地热电缆
权利要求(2)
1.一种环保型双屏蔽地热电缆，由线芯(1)、绝缘套层(2)、外护套层(3)构成，线芯(1)设在绝缘套层(2)的中心，其特征在于在绝缘套层(2)和外护套层(3)之间从内向外依次套设铝箔屏蔽层(4)和金属导丝保护网(5)。
2.根据权利要求1所述的环保型双屏蔽地热电缆，其特征在于所述的线芯(1)为发热导体，可设三根；所述的绝缘套层(2)用XLPE交联聚乙烯注塑而成；所述的外护套层(3)用低烟、低囱聚氯乙烯注塑而成；金属导丝保护网(5)由钢丝或铜包钢丝编织而成，套设在铝箔屏蔽层(4)的外部。
.jpg)
.jpg)
.jpg)
说明
环保型双屏蔽地热电缆
技术领域

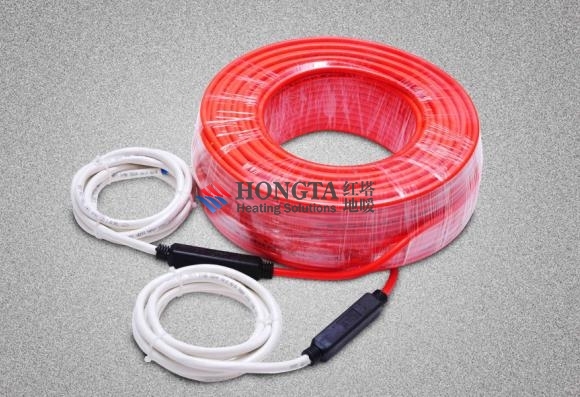

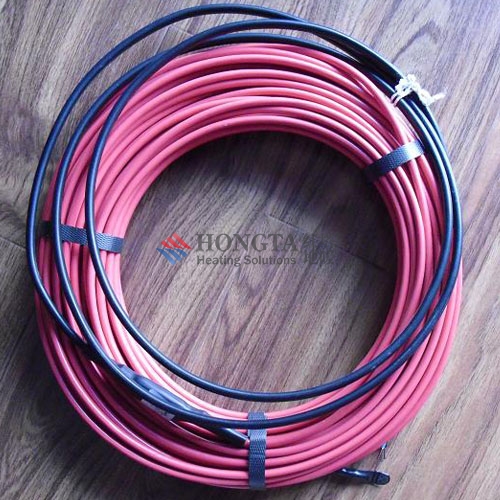

本实用新型涉及一种室内采暖用的发热电缆，具体地说是一种环保型双屏蔽地热电缆。
背景技术

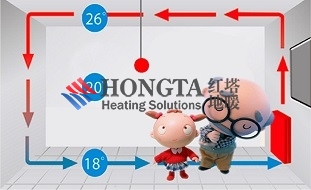

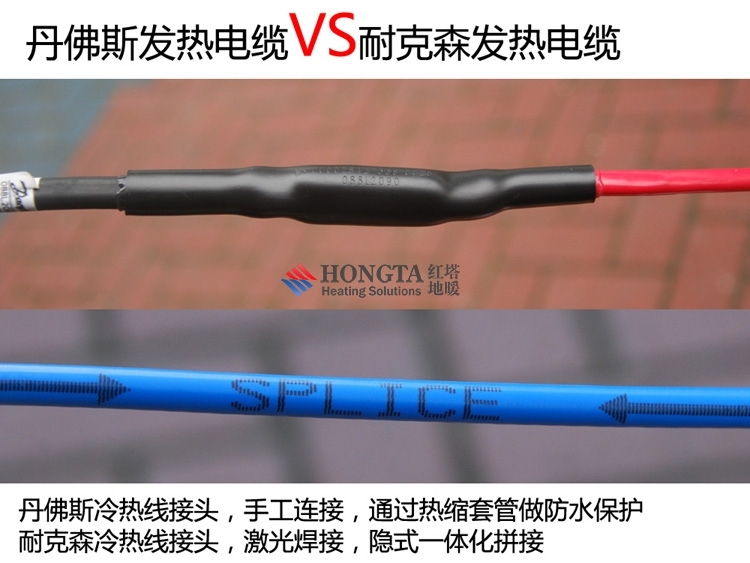

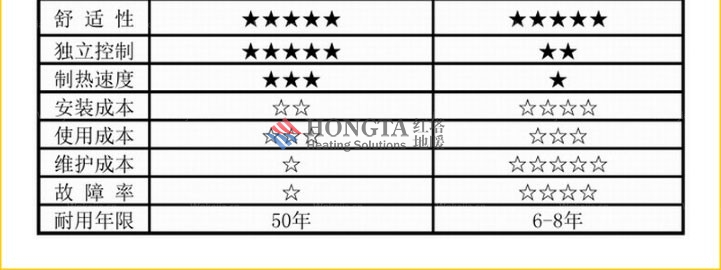

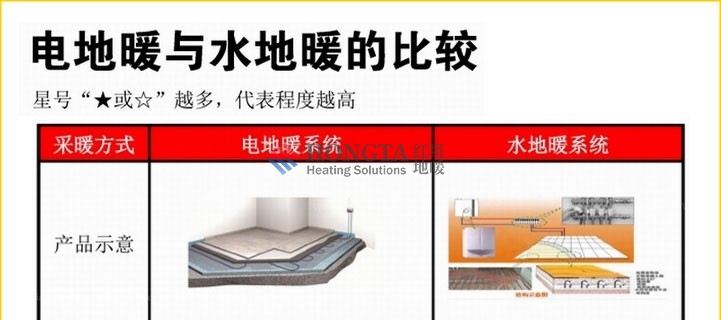

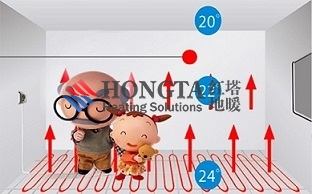

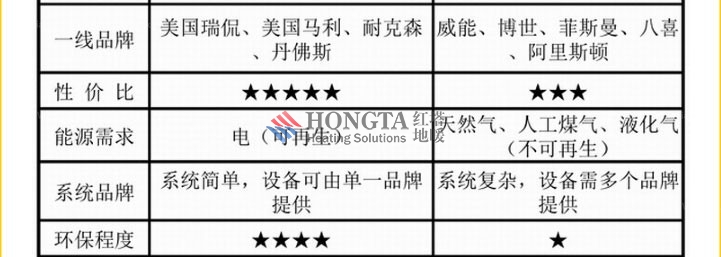

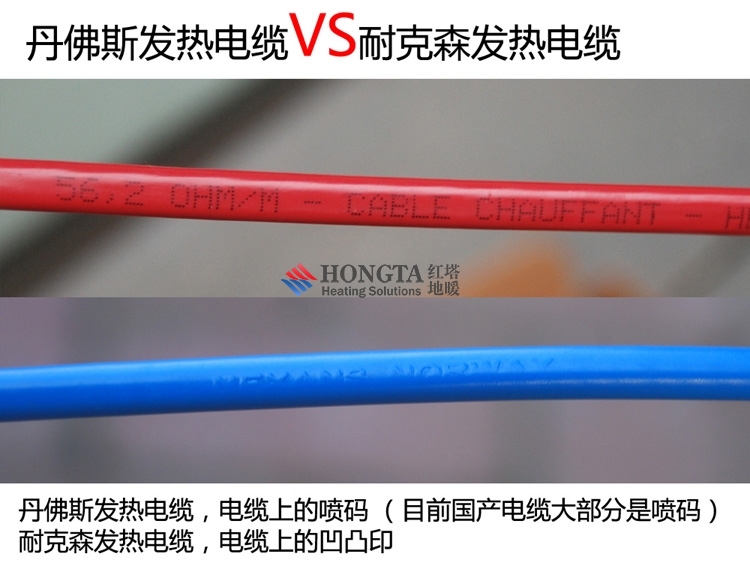

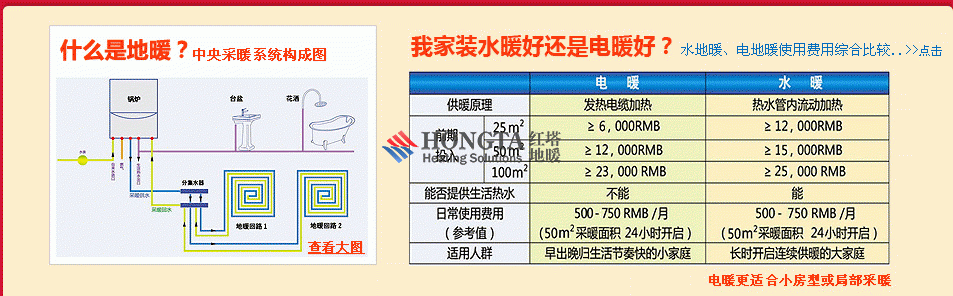

现阶段，在我国冬季室内采暖方式主要有两种：一是暖气，二是电暖设备，其散热系统均装于室内地面以上，其不足之处在于：一是由于室内温度上高下低，不符合保暖御寒重在腿脚，脚暖则身不寒的科学合理的保健理念；二是能耗高，加大了用户的经济负担；三是温度不易调整，户与户不均、室与室不均、上与下不均，温度舒适性差，特别是暖气供暖，过高时，往往采用开窗通风的方法降温，造成能源浪费严重；四是不能单户控制计量、计费，特别是集体供暖，单户计量、计费相当困难，造成用多用少一个样，节约意识差，对一些不需供暖的住房也不得不供气，造成不必要的浪费。为改进以上供暖方式的不足，目前，国际上公认的先进供暖方式是采用地热电缆供暖技术，即利用纯电阻电路，靠加热元件及智能温控系统供暖，这种供暖技术采用地下加热供暖方式，室内智能化管理，分户自动控制计费，可克服以上技术的不足，且具有无噪音、无烟尘、无废气、节约空间、温差小、免维护、适用范围广等优点，所用的加热电缆由线芯和外护套层构成，外护套层用PVC、PA、HDPE等热塑性材料，其中含有增塑剂和热稳定剂；也有的在线芯和外护套层之间加设单层绝缘层，这些加热电缆加热温度可达80-2300℃，能达到有效供暖的目的，但目前使用的地热电缆存在一些缺点：一是由于这种加热电缆存有电磁辐射，存有对人身危害的大磁场，故对人身健康产生一定的影响；二是散热不均匀、易老化；三是在加热、特别是在燃烧时塑料中的添加剂可产生少量有毒的囱气，长期使用可污染居住环境；四是使用寿命短，无法保证与建筑物同等寿命。
发明内容
本实用新型的目的在于提供一种既采用目前国际上公认的最先进的供暖技术，发挥其优点，又可克服目前加热电缆中存在的不足，使加热电缆散热均匀、无电磁辐射、抗老化、受热后无毒气产生、使用寿命长的环保型双屏蔽地热电缆。

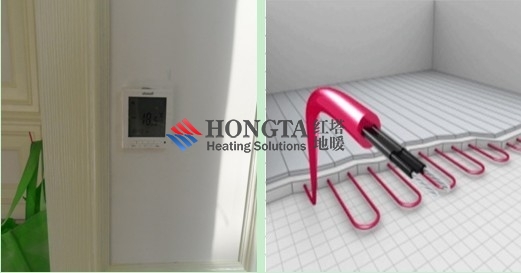

为达到以上目的，本实用新型所采用的技术方案是：该环保型双屏蔽地热电缆，由线芯、绝缘套层、外护套层构成，线芯设在绝缘套层的中心，其特征在于在绝缘套层和外护套层之间从内向外依次套设铝箔屏蔽层和金属导丝保护网，铝箔屏蔽层主要有屏蔽电磁辐射的作用，同时也具有绝缘的作用，从而使线芯的绝缘性能更加良好，金属导丝保护网主要起屏蔽电磁辐射的作用，保证人体不受强磁场的伤害。本实用新型还通过如下措施实施：所述的线芯为发热导体，可设三根，由特种合金材料制成，这种特种合金材料发热效率高，耐温高达1250℃，而正常使用温度在60℃以下，故对材料本身不会造成任何老化，从而保证其使用寿命；所述的绝缘套层用XLPE交联聚乙烯注塑而成；所述的外护套层用低烟、低囱聚氯乙烯注塑而成，耐温可达105℃，使其在发热状态下不会释放任何有害气体，即是在燃烧状态下，也不会有毒气产生，XLPE交联聚乙烯和低烟、低囱聚氯乙烯均为环保型塑料；金属导丝保护网由钢丝或铜包钢丝编织而成，套设在铝箔屏蔽层的外部，钢丝具有较高的抗拉强度，使电缆不易拉裂，铜包钢丝既具有较强的抗拉性能，又具有铜的屏蔽效果，可更进一步的提高屏蔽性能。使用本实用新型时，在室内地板以下先敷设环保隔热材料和反射膜，以提高热利用率，再将环保型双屏蔽地热电缆铺在上面，形成地暖网，在环保型地热电缆的外端连接上智能温控设备，可根据需要自动适时调节。
本实用新型的有益效果在于：与目前在采用最先进的供暖技术中所使用的地热电缆相比，由于采用了双层屏蔽结构，使其绝缘性能和屏蔽性能更加良好；由于绝缘套层和外护套层分别采用了环保型XLPE交联聚乙烯材料和低烟、低囱聚乙烯材料，使其在任何状态下都不会产生对人体的有害物质，故增加了环保性能；由于线芯采用了高效发热特种合金材料，使其使用寿命大幅度延长，可与建筑物同等寿命；由于加了金属导丝保护网，使其增加了抗拉强度，并进一步提高了屏蔽效果。因此，该地热电缆结构更加合理，取材更加先进，不仅有利合理取暖，也有利于人体的健康，更有利于在地热供暖系统中推广应用。
附图说明
图1为本实用新型结构逐层截面剖视示意图。
图2为本实用新型沿A-A断面剖视放大示意图。
具体实施方式
参照附图1、2制作本实用新型。该环保型双屏蔽地热电缆，由线芯1、绝缘套层2、外护套层3构成，线芯1设在绝缘套层2的中心，在绝缘套层2和外护套层3之间从内向外依次套设铝箔屏蔽层4和金属导丝保护网5。所述的线芯1为发热导体，可设三根，由特种合金材料制成，这种特种合金材料发热效率高，耐温高达1250℃，而正常使用温度在60℃以下，故对材料本身不会造成任何老化，从而保证其使用寿命；所述的绝缘套层2用XLPE交联聚乙烯注塑而成；所述的外护套层3用低烟、低囱聚氯乙烯注塑而成，耐温可达105℃，使其在发热状态下不会释放任何有害气体，即是在燃烧状态下，也不会有毒气产生，XLPE交联聚乙烯和低烟、低囱聚氯乙烯均为环保型塑料；金属导丝保护网5由钢丝或铜包钢丝编织而成，套设在铝箔屏蔽层4的外部，钢丝具有较高的抗拉强度，使电缆不易拉裂，铜包钢丝既具有较强的抗拉性能，又有铜的屏蔽效果，可更进一步的提高屏蔽性能。
一种地热温控器
CN 202675459 U
摘要
本实用新型公开了一种地热温控器，该温控器包括面板和电源板，在电源板背部设有粗接线端子，在粗接线端子的下部两侧分别设有细接线端子，所述粗接线端子的接线口与水平方向呈0°-50°夹角。本实用新型方便地热负载线（含发热电缆粗线）能顺利通过墙体暗盒的下端孔穿入；面板上的接线端子结构合理改善，使负载线与其接口接触良好；实际施工接线、安装方便，可行度高，嵌入暗盒后外观完美；用顶针代替排线插连接前后壳，间距减小安装方便。
权利要求(5)
1. 一种地热温控器，包括面板（I)和电源板（2)，其特征在于：在电源板（2)背部设有粗接线端子（3)，在粗接线端子（3)的下部两侧分别设有细接线端子（4)，所述粗接线端子（3)的接线口与水平方向呈O° -50°夹角。
2.根据权利要求I所述一种地热温控器，其特征在于：所述夹角为36°。
3.根据权利要求I所述一种地热温控器，其特征在于：所述粗接线端子（3)有五个。
4.根据权利要求I所述一种地热温控器，其特征在于：所述细接线端子（4)共有四个，两两一组分别竖直排列在粗接线端子（3)的下部两侧。
5.根据权利要求I所述一种地热温控器，其特征在于：所述面板（I)上设有用于连接面板（I)和面板的顶针（5)。
说明
一种地热温控器
技术领域
[0001] 本实用新型涉及一种温控器，具体地说是地热温控器。
背景技术
[0002] 原有的地热温控器，主要有16A、20A、30A、60A几中负载大小。其中16A、20A的有一组接线端子(面板含I只继电器）；30A、60A的有两组接线端子(面板含2只继电器)，接线端子位于面板的下端，边缘与面板的下边缘平齐，接线口垂直向下。前壳面板与后壳面板的电源供应由排线插连接。原地热温控器的接线端子结构位置不利于发热电缆的接线，墙体暗盒内无空间可利用，实际施工时难以操作无法接线。前后壳用排线连接间距大，不利于安装。
发明内容·
[0003] 本实用新型的目的是针对现有技术存在的不足，提供一种深度适应各种电地暖方式的使用且偏于施工安装的地热温控器。
[0004] 为实现上述实用新型目的，本实用新型采用的技术方案为一种地热温控器，包括面板和电源板，在电源板背部设有粗接线端子，在粗接线端子的下部两侧分别设有细接线端子，所述粗接线端子的接线口与水平方向呈0° -80°夹角。
[0005] 所述夹角优选为36°。
[0006] 所述粗接线端子有五个。
[0007] 所述细接线端子共有四个，两两一组分别竖直排列在粗接线端子的下部两侧。
[0008] 为方便安装，所述面板上设有用于连接面板和面板的顶针。
[0009] 有益效果：本实用新型方便地热负载线(含发热电缆粗线）能顺利通过墙体暗盒的下端孔穿入；面板上的接线端子结构合理改善，使负载线与其接口接触良好；实际施工接线、安装方便，可行度高，嵌入暗盒后外观完美；用顶针代替排线插连接前后壳，间距减小安装方便。
附图说明
[0010] 图I为本实用新型温控器后视图；
[0011] 图2为本实用新型温控器侧视图；
[0012] 图3为本实用新型电路板正视图。
具体实施方式
[0013] 下面结合附图和具体实施例，进一步阐明本实用新型，本实施例在以本实用新型技术方案为前提下进行实施，应理解这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。
[0014] 如图I-图3所示，一种地热温控器，包括面板I和电源板2，在电源板2背部设有五个粗接线端子3，在粗接线端子3的下部两侧分别两两竖直排列有细接线端子4，即细接线端子4共有四个，粗接线端子3的接线口与水平方向呈0° -50°夹角，优选为36°夹角，在面板I的右下角设有用于连接面板I和面板的顶针5。
[0015] 温控器接负载时需将负载的电线与温控器面板的接线端子连接，先将负载的最终需接电线从墙体塑料暗盒预留下孔处穿入，然后再接入温控器的接线端子接口，并用螺丝刀松紧好接线。
[0016] 顶针：主要位于面板的右下端，将面板与面板直接扣紧，以供面板电源作数据显
/Jn ο
[0017] 接线端子在面板上的整体结构改变，端子整体倾斜于面板平面40度左右，使其接口利于发热电缆的接入，螺丝刀调节方便。用顶针代替了原有的排线插，安装更方便。
[0018] 本地热温控器是整个地暖系统的智能控制装置，输入电源线220V接于其接线端子的两个接线口上，将地面发热体负载的电线与之接线端子另两个接口相接来控制地热负载L与N两线的连通或断开，即通过温度探头感测地面地暖发热体的温度状态来调节系统的地面、房间温度以及生活所需系统的智能启停动作，使整个地暖系统处于合理的工作状态。
