    地板式列间微循环制冷末端及北京地暖系统

    摘要
    本实用新型提供一种地板式列间微循环制冷末端及北京地暖系统,末端包括设置于两列网络机柜面对面之间的密封冷通道,及设置于网络机柜下方的地板架空空间,地板架空空间内设置有地暖式行间空调。上述方案,将面对面的两列网络机柜中间的区域封闭起来,空调的冷量仅供给这个封闭区域,而机房的其它区域成为高温区,大大减少了空调的空间热负荷量。高温区的温度常年高于室外温度,热量只会从机房向外部环境传导,减轻了空调的负荷,节约了能源。本方案不需要空调送风静压箱,降低了送风过程中风量的损失,降低了对机房高度的要求,利于降低建筑成本。地暖式行间空调位于地板下的地板架空空间内,将地板面积全部让给IT设备,提高了机房利用率。

    权利要求(9)
    1.一种地板式列间微循环制冷末端,其特征在于,包括设置于两列网络机柜面对面之间的密封冷通道,及设置于所述网络机柜下方的地板架空空间,所述密封冷通道与所述地板架空空间连通,所述地板架空空间内设置有至少一个地暖式行间空调。
    2.根据权利要求1所述的地板式列间微循环制冷末端,其特征在于,所述地暖式行间空调的正下方设置有防水槽。
    3.根据权利要求1或2所述的地板式列间微循环制冷末端,其特征在于,所述地暖式行间空调的冷媒回流管路上连接有冷媒分配控制箱。
    4.根据权利要求1或2所述的地板式列间微循环制冷末端,其特征在于,所述地暖式行间空调位于所述密封冷通道的下方。
    5.根据权利要求4所述的地板式列间微循环制冷末端,其特征在于,所述地暖式行间空调的出风口紧贴所述地板架空空间的顶部,且与所述地板架空空间顶部的通风口连通。
    6.根据权利要求1或2所述的地板式列间微循环制冷末端,其特征在于,所述地板架空空间的顶部并排设置有多个机座,每个所述机座上设置一列所述网络机柜。
    7.根据权利要求1或2所述的地板式列间微循环制冷末端,其特征在于,两列所述网络机柜面对面之间的顶部盖装有隔热保温层,两列所述网络机柜的两端均设置有保温门,两列面对面设置的所述网络机柜的前侧面、所述隔热保温层、所述地板架空空间的顶面及所述保温门围成所述密封冷通道。
    8.根据权利要求7所述的地板式列间微循环制冷末端,其特征在于,所述保温门为推拉门。
    9.一种地板式列间微循环制冷北京地暖系统,其特征在于,包括如权利要求1-8任一所述的地板式列间微循环制冷末端。
    说明
    地板式列间微循环制冷末端及北京地暖系统

    技术领域

    [0001] 本实用新型涉及空调技术领域,尤其涉及一种地板式列间微循环制冷末端及北京地暖系统。

    背景技术

    [0002] 传统机房一般都采用机房精密空调加静压箱送风的制冷方案。采用上述方案,机房对冷量的使用十分粗放。无论机房内有几台负载设备,都要将整个机房制冷到目标温度。机房越大,机房精密空调机组的空间热负荷越高。在外部环境温度高于机房温度的时间段,还会造成外部环境温度渗透到机房内,增加机房内机房精密空调的负担,进一步降低了冷量的利用效率。

    [0003] 另外,送风的静压箱必须有足够大的截面积,否则或造成风量的损失和制冷能力的浪费,这就对机房净高要求较高,增加建筑成本。

    [0004] 还有,现有的机房精密空调均需要安装在机房内的专门区域内,占用了宝贵的机房面积。

    实用新型内容

    [0005] 在下文中给出关于本实用新型的简要概述,以便提供关于本实用新型的某些方面的基本理解。应当理解,这个概述并不是关于本实用新型的穷举性概述。它并不是意图确定本实用新型的关键或重要部分,也不是意图限定本实用新型的范围。其目的仅仅是以简化的形式给出某些概念,以此作为稍后论述的更详细描述的前序。

    [0006] 本实用新型提供一种地板式列间微循环制冷末端及北京地暖系统,用以解决现有技术的不足。

    [0007] 本实用新型提供一种地板式列间微循环制冷末端,包括设置于两列网络机柜面对面之间的密封冷通道,及设置于所述网络机柜下方的地板架空空间,所述密封冷通道与所述地板架空空间连通,所述地板架空空间内设置有至少一个地暖式行间空调。

    [0008] 所述地暖式行间空调的正下方设置有防水槽。

    [0009] 所述地暖式行间空调的冷媒回流管路上连接有冷媒分配控制箱。

    [0010] 所述地暖式行间空调位于所述密封冷通道的下方。

    [0011] 所述地暖式行间空调的出风口紧贴所述地板架空空间的顶部,且与所述地板架空空间顶部的通风口连通。

    [0012] 所述地板架空空间的顶部并排设置有多个机座,每个所述机座上设置一列所述网络机柜。

    [0013] 两列所述网络机柜面对面之间的顶部盖装有隔热保温层,两列所述网络机柜的两端均设置有保温门,两列面对面设置的所述网络机柜的前侧面、所述隔热保温层、所述地板架空空间的顶面及所述保温门围成所述密封冷通道。

    [0014] 所述保温门为推拉门。[0015] 本实用新型提供一种地板式列间微循环制冷北京地暖系统,包括上述的地板式列间微循环制冷末端。

    [0016] 本实用新型提供上述方案,将面对面的两列网络机柜中间的区域封闭起来,形成模块化的小制冷空间,空调的冷量仅供给这个小制冷空间,而机房的其它区域成为高温区,这样大大减少了空调的空间热负荷量。且上述的高温区的温度常年高于室外温度,热量只会从机房向外部环境传导,减轻了空调的负荷,节约了能源。另外,本方案不需要空调送风静压箱,因此降低了送风过程中风量的损失,同时还降低了对机房高度的要求,利于降低建筑成本。此外,地暖式行间空调位于地板下的地板架空空间内,机房内不再需要精密空调,将地板面积全部让给IT设备,提高了机房利用率。

    附图说明

    [0017] 参照下面结合附图对本实用新型实施例的说明,会更加容易地理解本实用新型的以上和其它目的、特点和优点。附图中的部件只是为了示出本实用新型的原理。在附图中,相同的或类似的技术特征或部件将采用相同或类似的附图标记来表示。

    [0018]图1为本实用新型实施例提供的地板式列间微循环制冷末端的立体图;

    [0019]图2为本实用新型实施例提供的地板式列间微循环制冷末端的空气流动示意图。

    [0020] 附图标记说明:

    [0021] 地板架空空间-1 ; 地暖式行间空调_2 ; 密封冷通道_3 ;

    [0022] 隔热保温层_4; 网络机柜_5。

    具体实施方式

    [0023] 下面参照附图来说明本 实用新型的实施例。在本实用新型的一个附图或一种实施方式中描述的元素和特征可以与一个或更多个其它附图或实施方式中示出的元素和特征相结合。应当注意,为了清楚的目的,附图和说明中省略了与本实用新型无关的、本领域普通技术人员已知的部件和处理的表示和描述。

    [0024] 图1为本实用新型实施例提供的地暖式行间空调2制冷结构的立体图;图2为本实用新型实施例提供的地暖式行间空调2制冷结构的空气流动示意图。如图1、图2所示,本发明实施例提供的地板式列间微循环制冷末端,包括设置于两列网络机柜5面对面之间的密封冷通道3,及设置于所述网络机柜5下方的地板架空空间1,所述密封冷通道3与所述地板架空空间I连通,所述地板架空空间I内设置有至少一个地暖式行间空调2。

    [0025] 本实用新型实施例提供的地板式列间微循环制冷末端,将面对面的两列网络机柜5中间的区域封闭起来,形成模块化的小制冷空间,空调的冷量仅供给这个小制冷空间,而机房的其它区域成为高温区,这样大大减少了空调的空间热负荷量。且上述的高温区的温度常年高于室外温度,热量只会从机房向外部环境传导,减轻了空调的负荷,节约了能源。另外,本方案需要静压箱,因此降低了对机房高度的要求,利于降低建筑成本。本方案不需要空调送风静压箱,因此降低了送风过程中风量的损失,同时还降低了对机房高度的要求,利于降低建筑成本。此外,地暖式行间空调2位于地板下地板架空空间I内,机房内不再需要精密空调,将地板面积全部让给IT设备,提高了机房利用率。

    [0026] 在实际使用中,机房内设置有多列网络机柜5,且每列网络机柜5采用“面对面、背对背”的布置方式,这里的面对面是指两列网络机柜5的正面与正面相对,背对背是指两列网络机柜5的背面与背面相对。以四列网络机柜5为例进行说明,若第一列与第二列网络机柜5面对面,第三列与第四列网络机柜5面对面,则第二列与第三列网络机柜5背对背。在机房施工中,首先在机房内铺设架空式地板,架空式地板与机房地面之间形成地板架空空间I。在架空式地板上并排安装多个机座,每个机座上安装一列网络机柜5。在架空式底板上安装机座便于进行网络机柜5安装和管路的铺设,匹配后期地暖式行间空调2的安装。

    [0027] 两列网络机柜5 “面对面”的通道搭建为密封的密封冷通道3。“背对背”的通道为开放式,且该通道内架空式地板上布设多个回风口,作为回风通道。

    [0028] 通过在两列网络机柜5 “面对面”之间的顶部盖装隔热保温层4,两列网络机柜5的两端均安装保温门,两列“面对面”设置的网络机柜5的前侧面、隔热保温层4、地板架空空间I的顶面(也即架空式地板的顶面)及保温门围成密封冷通道3。隔热保温层4可以是隔热保温玻璃层,以形成隔热保温层冷通道密封结构,隔热保温玻璃层通过铝合金支架安装在两列网络机柜5 “面对面”之间的顶部。为了节省使用空间,保温门可以采用推拉门。

    [0029] 在地板架空空间I内设置地暖式行间空调2,地暖式行间空调2的设置数量根据实际冷量使用需求来决定。

    [0030] 地暖式行间空调2位于密封冷通道3的下方。架空式地板位于密封冷通道3的位置设置有空调出风盖板,空调出风盖板上均匀设置通风口,将地暖式行间的冷量均匀的输送至密封冷通道3。地暖式行间空调2的出风口紧贴架空式地板,且与通风口连通,使冷风直接送至密封冷通道3,减少冷量的流失。地暖式行间空调2将冷风均匀的送入密封冷通道3,冷风经过网络机柜5内的服务器,带走大量的热量,然后再经网络机柜5背面的开放区域经架空式地板上布设的多个回风口回流至地暖式行间空调2,并与地暖式行间空调2进行换热。

    [0031] 地暖式行间空调2的冷媒可以采用氟利昂或水等。若以水为冷媒,地暖式行间空调2分别连接回水管路(也即冷媒回流管路)和进水管路,在回水管路上连接冷媒分配控制箱,以调节地暖式行间空调2的制冷末端,精确控制制冷量。在实际使用中,每一个密封冷通道3可对应设置一个冷媒分配控制箱。

    [0032] 在地暖式行间空调2的正下方设置有防水槽,防水槽上连接有放水管,用于排出防水槽内接到的冷凝水或地暖式行间空调2因损坏而泄露的冷却水。

    [0033] 本实用新型实施例还提供一种地板式列间微循环制冷北京地暖系统,包括上述的地板式列间微循环制冷末端,详细结构参见上述实施例,这里不再赘述。



    组合式北京地暖分水器
    CN 2775519 Y
    摘要

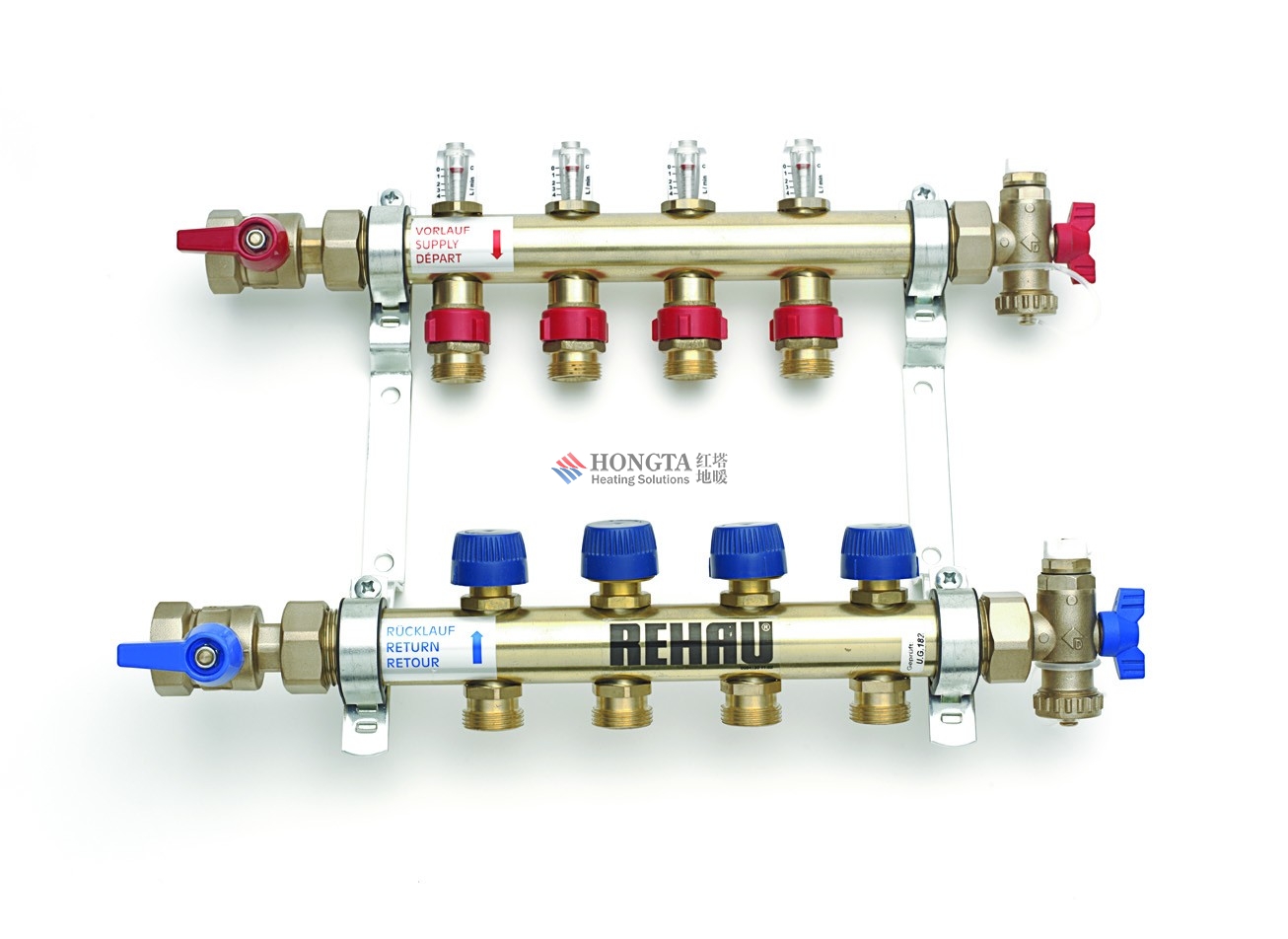

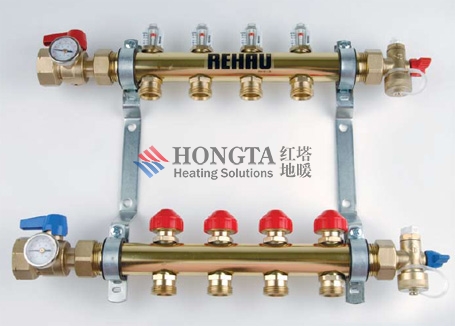

    本实用新型公开了一种组合式北京地暖分水器,主要由改性聚丙烯材料制成的内螺接头、搭接管、内螺三通和管套组合而成;其结构是内螺接头2一侧镶有内螺纹铜套3,另一侧内孔靠搭接管6密封连接有内螺三通7,内螺三通的端部靠搭接管依次密封连接有所需个数的内螺三通;尾部的内螺三通靠搭接管密封连接有套管9,套管靠搭接管密封连接有内螺接头2;内螺接头的一侧连接到供水管道上,另一侧接有放气阀,内螺三通接散热水管。由于该地热分水器是由内螺接头、数个搭接管、数个内螺三通和管套密封连接组合而成的,能灵活确定分水器的长短,应用方便;结构决定水流畅通无阻,且无锈蚀。
    权利要求(1)
    1.一种组合式北京地暖分水器,主要由改性聚丙烯材料制成的内螺接头、搭接管、内螺三通和管套组成;其特征在于:内螺接头(2)的端部镶有内螺纹铜套(3),其螺纹另一侧内孔靠搭接管(6)热合密封连接有镶有内螺纹铜套(8)的内螺三通(7),内螺三通(7)的端部靠搭接管(6)依次热合密封连接有根据需要连接散热管个数的相应个数的内螺三通(7);尾部的内螺三通(7)端部靠搭接管(6)热合密封连接有套管(9),套管(9)的端部靠搭接管(6)热合密封连接有镶有内螺纹铜套的内螺接头(2)。
    说明
    组合式北京地暖分水器
    一、技术领域本实用新型涉及的是一种应用在地板辐射采暖(简称为北京地暖)系统的进、回水端部与主管道相连的分集水器,具体地说是一种组合式北京地暖分水器。

    二、背景技术

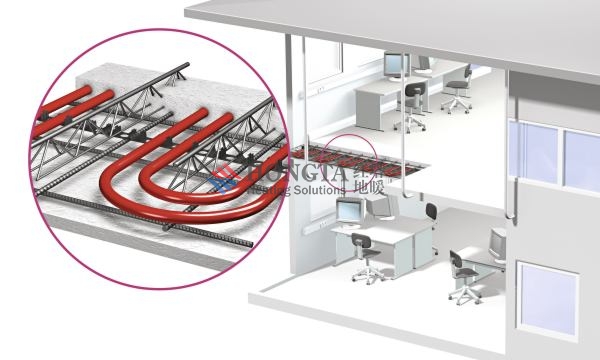

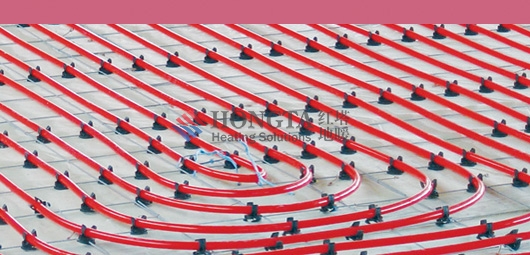

    随着国民经济的飞速发展和社会的进步,供暖方式也发生了变革,地板辐射采暖的散热装置水管被置于地表,并在地面加设保温层和反射膜,使得热量的百分之八十被地面以辐射的形式散发出来,且分部均匀,室内温度的分布是从下而上逐步降低的态势,总热容量只有普通供暖方式的三分之二左右,其节能效果相当明显。因此,地板辐射采暖得到了人们的大量应用。本实用新型提出前,作为地板辐射采暖(简称为北京地暖)系统的进、回水端部与主管道相连的分水器,其结构是在铜质器体通水道一侧钻有固定个数的内螺纹通水孔,内螺纹上拧有与散热水管相通的水阀。该种结构的分水器,一是对于一个分水器来说只能连接固定个数的散热水管,若是增加或者减少散热水管个数,就得更换不同规格的分水器,应用时比较麻烦;二是水阀的接头拧得过深,器体通水道与接头内孔出现台肩,影响水的流动,不利供暖;三是铜易生锈。

    三、发明内容

    为了解决现有技术的不足,本实用新型所要解决的技术问题是提供一种可以连接任意个数散热水管且不阻碍水流动的组合式北京地暖分水器。

    解决本实用新型的技术问题采用的技术方案是:该组合式北京地暖分水器主要由改性聚丙烯材料制成的内螺接头、搭接管、内螺三通和管套组成;端部镶有内螺纹铜套的内螺接头,其螺纹另一侧内孔靠搭接管热合密封连接有镶有内螺纹铜套的内螺三通,内螺三通的端部靠搭接管依次热合密封连接有根据需要连接散热管个数的相应个数的内螺三通;尾部的内螺三通端部靠搭接管热合密封连接有套管,套管的端部靠搭接管热合密封连接有镶有内螺纹铜套的内螺接头;内螺接头的一侧靠连接件连接阀锁、阀门后接到供热的主管道上,另一侧接有放气阀,内螺三通的内螺纹铜套上通过球阀接散热水管,从而构成组合式北京地暖分水器。

    本实用新型的有益效果是:由于该北京地暖分水器是由内螺接头、数个搭接管、数个内螺三通和管套密封连接组合而成的,可以根据连接散热管个数来确定内螺三通的个数,比较灵活确定分水器的长短,应用方便;又由于此种分水器不存在分水器的器体通水道与接头的相接现象,所以水流畅通无阻;改性聚丙烯材料不论通水多长时间不锈蚀。

    四、附图说明

    图1为本实用新型的结构原理图。

    五、具体实施方式

    在附图中,本实用新型组合式北京地暖分水器主要由改性聚丙烯材料制成的内螺接头、搭接管、内螺三通和管套组合而成,该种材料不论通水多长时间不锈蚀。内螺接头2的端部镶有内螺纹铜套3,其螺纹另一侧内孔靠搭接管6热合密封连接有镶有内螺纹铜套8的内螺三通7,内螺三通7的端部靠搭接管6依次热合密封连接有根据需要连接散热管个数的相应个数的内螺三通7;尾部的内螺三通7端部靠搭接管6热合密封连接有套管9,套管9的端部靠搭接管6热合密封连接有镶有内螺纹铜套的内螺接头2;就构成组合式北京地暖分水器11。分水器11安放在左、右支板1、10上部的支耳4内,靠顶丝5固定。分水器11的一端靠连接件连接阀锁、阀门后接到供热的主管道供水管上,另一端接有放气阀;内螺三通7的内螺纹铜套上通过球阀接散热水管。与分水器11行状结构相同的集水器12放在左、右支板1、10中部的支耳13内,靠顶丝14固定。集水器12的一端靠连接件连接阀门后接到供热的主管道回水管上,另一端接有放气阀;内螺三通7的内螺纹铜套上通过球阀接散热水管。分水器11将水分给各散热水管循环一周后回到集水器12,再流入主管道回水管实现散热取暖。
