  •  四通阀及北京地暖混水装置


     混水中心














    摘要
    本实用新型涉及一种四通阀及北京地暖混水装置。主要解决现有三通电热执行阀和北京地暖混水装置的供暖效果差的问题。其特征在于:所述球体两侧设有开口槽,所述球体转动能够实现所述开口槽与连接口形成通道,以及应用该四通阀的北京地暖混水装置。由于该四通阀的结构改进从而使得其流量调节效率提高、精度准确,而且流通方向变的更加丰富了。由于该北京地暖混水装置增加了四通阀,使得该装置的供暖效果变的更佳了,可根据用户所需提供适宜的供暖温度,舒适性增强了,使用价值得到显著的提高。
    权利要求(10)
    1. 一种四通阀,包括阀体(1),所述阀体(1)内设有球体(2),所述的阀体(1)上设有四个相邻之间呈直角的连接口(3),其特征在于:所述球体(2)两侧设有开口槽(4),所述球体 (2)转动能够实现所述开口槽(4)与连接口(3)形成通道。
    2.根据权利要求1所述的四通阀,其特征在于所述开口槽(4)为直通槽。
    3.根据权利要求1或2所述的四通阀,其特征在于所述开口槽(4)为“V”字形状。
    4.根据权利要求1或2所述的四通阀,其特征在于所述开口槽(4)对称分布于球体(3) 中心两侧。
    5.根据权利要求1或2所述的四通阀,其特征在于所述开口槽(4)上、下端均设有凹槽(5)。
    6.根据权利要求1或2所述的四通阀,其特征在于还包括阀杆(6),所述阀杆(6)与球体(2)—体设置。
    7. 一种带有权利要求1所述四通阀的北京地暖混水装置,包括供水导管、回水导管、管道泵(7)、控制器(12)、混水温度传感器(19),其特征在于:所述供水导管包括一次供水导管 (8)和二次供水导管(9),所述回水导管包括一次回水导管(10)和二次回水导管(11),所述一次供水导管(8)两端设有一次供水进口(81)和一次供水出口(82),所述二次供水导管(9)两端设有二次供水进口(91)和二次供水出口(92),所述一次回水导管(10)两端设有一次回水进口(101)和一次回水出口(102),所述二次回水导管(11)两端设有二次回水进口(111)和二次回水出口(112),所述管道泵(7)设于二次回水导管上(11),所述混水温度传感器(19)设于二次供水导管(9)中并与控制器(12)电连接,还包括四通阀(14)、执行器(13),所述四通阀(14)的四个连接口(3)分别与所述一次供水出口(82)、二次供水进口(91)、一次回水出口(102)以及二次回水出口(112)相连接,所述执行器(13)与四通阀 (14)的球体(2)相配合,并与控制器(12)电连接,所述一次回水导管(10)中还设有与控制器(12)电连接的回水温度传感器(20)。
    8.根据权利要求7所述的带有权利要求1所述四通阀的北京地暖混水装置,其特征在于所述管道泵(7)与四通阀(14)之间的二次回水导管(11)上设有压力传感器(15),所述压力传感器(15 )与控制器(12)电连接,且所述管道泵(7 )与控制器(12)电连接。
    9.根据权利要求7所述的北京地暖混水装置,其特征在于所述管道泵(7)与四通阀(14)之间的二次回水导管(11)上设有温度压力一体表(16)。
    10.根据权利要求7所述的北京地暖混水装置,其特征在于还包括箱体(17),所述一次供水导管(8)、二次供水导管(9)、一次回水导管(10)、二次回水导管(11)、管道泵(7)、控制器 (12)、执行器(13)、四通阀(14)、温度压力一体表(16)、压力传感器(15)、混水温度传感器 (19)以及回水温度传感器(20)设于所述箱体(17)内,所述的箱体(17)上设有箱盖(18)。
    说明
    四通阀及北京地暖混水装置




    技术领域

    [0001] 本实用新型涉及一种四通阀以及供暖装置,尤其是指四通阀及北京地暖混水装置。 背景技术

    [0002] 在日常生活当中,寒冷的天气总会给人们生活带来不便,怎么实现避寒是非常严肃的问题,特别是在北方,由于北方冬季的天气比较恶劣,温度达到零下几十度,在这种环境的情况下,一般性采用家用空调是很难实现避寒,供暖效果达不到要求,所以北方地区需要采用供暖效果更好的管道输送热水的地暖装置,地暖装置具有舒适性和节能的优点,成为人们喜欢采用的取暖设施。

    [0003] 在中国专利文献200820003062. 8的一种三通电热执行阀和北京地暖混水装置,该专利虽然解决了专利文献C拟802318Y公开的一种分户式北京地暖混水装置中存在的问题,该三通电热执行阀具有方便控制出水流量和回水流量,而该北京地暖混水装置具有充分利用热水能量、控温精度好的优点。但是其本身还存在一些问题,不能调节热水进管的流量,只能对出水、回水流量进行调节,该三通电热执行阀的阀芯在调节流量精度较差,不能灵活的实现适宜的供暖混水温度,且流通方向比较单一,混水效果差。而且执行机构不能准确的控制三通电热执行阀的阀芯,控温效果一般,从而很难准确的控制相应达到的供暖混水温度。





    发明内容

    [0004] 为了克服背景技术的缺点与不足之处,本实用新型提供一种流量调节快速、精度高以及流通多向的四通阀。

    [0005] 本实用新型还提供一种应用四通阀的北京地暖混水装置,该装置具有温控效率高、控温精度高以及混水效果好的优点。

    [0006] 实现本实用新型第一个目的的技术方案是:一种四通阀,包括阀体,所述阀体内设有球体,所述的阀体上设有四个相邻之间呈直角的连接口,所述球体两侧设有开口槽,所述球体转动能够实现所述开口槽与连接口形成通道。

    [0007] 所述开口槽为直通槽。

    [0008] 所述开口槽为“V”字形状。

    [0009] 所述开口槽对称分布于球体中心两侧。

    [0010] 所述开口槽上、下端均设有凹槽。

    [0011] 还包括阀杆,所述阀杆与球体一体设置。

    [0012] 实现本实用新型第二个目的的技术方案是:一种应用四通阀的北京地暖混水装置,包括供水导管、回水导管、管道泵、控制器、混水温度传感器,所述供水导管包括一次供水导管和二次供水导管,所述回水导管包括一次回水导管和二次回水导管,所述一次供水导管两端设有一次供水进口和一次供水出口,所述二次供水导管两端设有二次供水进口和二次供水出口,所述一次回水导管两端设有一次回水进口和一次回水出口,所述二次回水导管两端设有二次回水进口和二次回水出口,所述管道泵设于二次回水导管上,所述混水温度传感器设于二次供水导管中并与控制器电连接,还包括四通阀、执行器,所述四通阀的四个连接口分别与所述一次供水出口、二次供水进口、一次回水出口以及二次回水出口相连接,所述执行器与四通阀的球体相配合,并与控制器电连接,所述一次回水导管中还设有与控制器电连接的回水温度传感器。

    [0013] 所述管道泵与四通阀之间的二次回水导管上设有压力传感器,所述压力传感器与控制器电连接,且所述管道泵与控制器电连接。

    [0014] 所述管道泵与四通阀之间的二次回水导管上设有温度压力一体表。

    [0015] 还包括箱体,所述一次供水导管、二次供水导管、一次回水导管、二次回水导管、管道泵、控制器、执行器、四通阀、温度压力一体表、压力传感器、混水温度传感器以及回水温度传感器设于所述箱体内,所述的箱体上设有箱盖。

    [0016] 本实用新型具有如下有益效果:由于该四通阀的结构改进从而使得其流量调节效率提高、精度准确,而且流通方向变的更加丰富了。由于该北京地暖混水装置增加了四通阀,使得该装置的供暖效果变的更佳了,可根据用户所需提供适宜的供暖温度,舒适性增强了,使用价值得到显著的提高。

    附图说明

    [0017] 图1为本实用新型四通阀的分解图。

    [0018] 图2为本实用新型四通阀中球体的结构示意图。

    [0019] 图3为本实用新型四通阀中图2的左视图。

    [0020] 图4为本实用新型北京地暖混水装置的结构示意图。

    [0021] 图5为本实用新型北京地暖混水装置的结构示意图。

    [0022] 图中,阀体1,球体2,连接口 3,开口槽4,凹槽5,阀杆6,管道泵7,一次供水导管8, 一次供水进口 81,一次供水出口 82,二次供水导管9,二次供水进口 91,二次供水出口 92,一次回水导管10,一次回水进口 101,一次回水出口 102,二次回水导管11,二次回水进口 111, 二次回水出口 112,控制器12,执行器13,四通阀14,压力传感器15,温度压力一体表16,箱体17,箱盖18,混水温度传感器19,回水温度传感器20。

    具体实施方式





















    [0023] 下面针对附图对本实用新型的实施例作进一步说明:

    [0024] 由图1至图3所示为四通阀的具体实施方式,包括阀体1,所述阀体1内设有球体 2,所述的阀体1上设有四个相邻之间呈直角的连接口 3,所述球体2两侧设有开口槽4,所述球体2转动能够实现所述开口槽4与连接口 3形成通道。位于球体2中心两侧设置两个开口槽4,该开口槽4与球体2表面相通,两个开口槽4之间的最小距离应小于连接口 3的内径,可使开口槽4与连接口 3配合时形成流水通道,球体2转动带动两个开口槽4与四个连接口 3可实现两通两合或四通的配合形式,设定四个连接口 3的其中一个为进水口,转动球体2带动两个开口槽4的其中一个与进水口处于最大流量状态,则与该进水口相邻的左、 右连接口 3的其中一个连接口 3处于最大流量,另一个处于闭合状态,与进水口正对面的也处于闭合状态,此时为两通的情况:一进一出,而四通的情况为一进三出,转动球体2带动两个开口槽4均与进水口相通,此时四个连接口 3均相通。根据上述方案,由于该四通阀的结构改进从而使得其流量调节效率提高、精度准确,而且流通方向变的更加丰富了。

    [0025] 在本实用新型中,由图1至图3所示,所述开口槽4为直通槽。设定球体2的开口槽4为直通,而不是有斜度的,保证了开口槽4两侧流水通道相同,使得与开口槽4相对应的两个连接口 3的流量相同,从而保证了流量均勻的目的,有利于调节和控制。

    [0026] 在本实用新型中,由图1至图3所示,所述开口槽4为“V”字形状。设定开口槽4 为“V”字形状,使得球体2转动带动开口槽4能快速、有效调节与连接口 3之间的流量,效果明显,当然开口槽4也可以为其他形状,如正方形、矩形等。

    [0027] 在本实用新型中,由图1至图3所示,所述开口槽4对称分布于球体3中心两侧。 设置球体两个开口槽4对称,大小相同、形状一致,是为了便于加工,而且还起到保证球体2 稳定性的作用,能准确控制和调节流量。

    [0028] 在本实用新型中,由图1至图3所示,所述开口槽4上、下端均设有凹槽5。在开口槽4的上、下端设置凹槽5,能有效的减少球体2与阀体1内部之间的摩擦,使得球体2转动时灵动性更强,能灵活的转动有效的实现流量的调节。

    [0029] 在本实用新型中,由图1至图3所示,还包括阀杆6,所述阀杆6与球体2 —体设置。阀杆6与球体2 —体设置,避免了安装与拆卸带来的麻烦以及提高了精度。

    [0030] 在本实用新型中,由图4至图5所示,包括供水导管、回水导管、管道泵7、控制器 12、混水温度传感器19,所述供水导管包括一次供水导管8和二次供水导管9,所述回水导管包括一次回水导管10和二次回水导管11,所述一次供水导管8两端设有一次供水进口 81和一次供水出口 82,所述二次供水导管9两端设有二次供水进口 91和二次供水出口 92, 所述一次回水导管10两端设有一次回水进口 101和一次回水出口 102,所述二次回水导管 11两端设有二次回水进口 111和二次回水出口 112,所述管道泵7设于二次回水导管上11, 所述混水温度传感器19设于二次供水导管9中并与控制器12电连接,还包括四通阀14、 执行器13,所述四通阀14的四个连接口 3分别与所述一次供水出口 82、二次供水进口 91、 一次回水出口 102以及二次回水出口 112相连接,所述执行器13与四通阀14的球体2相配合,并与控制器12电连接,所述一次回水导管10中还设有与控制器12电连接的回水温度传感器20。根据上述方案,由于该北京地暖混水装置增加了四通阀14,使得该装置的供暖效果变的更佳了,可根据用户所需提供适宜的供暖温度,舒适性增强了,使用价值得到显著的提高。控制器12包含多种功能,具有显示数字功能以及控制功能,在控制器的屏幕上能显示温度、星期、日期等,温度包括混水设定温度和回水设定温度,温度、星期、日期均可以根据控制器12上的设置按钮来调节,在四通阀中装有可测试混水温度和回水温度的混水温度传感器19和回水温度传感器20。在该装置的两侧设置可加热、储存水的壁挂炉以及分、 集水器,壁挂炉与一次供水进口 81、一次回水出口 102相连接,回水后进入壁挂炉的水可重新加热并循环供水,分、集水器分别与二次供水导管9的二次供水出口 92以及二次回水导管11的二次回水进口 111相连接,壁挂炉中的热水从一次供水进口 81进入一次供水导管 8,并通过一次供水出口 82进入四通阀14。当四通阀14处于关闭状态时,球体2上的一个开口槽4只与一次供水出口 82和一次回水进口 101相通,此状态为热水全部从一次回水导管10进入壁挂炉中。当四通阀14开启时,球体2两侧的开口槽4均与一次供水出口 82 相通,一次供水出口 82与二次供水进口 91、一次回水进口 101以及二次回水出口 112均相通,此时为混水状态。当四通阀14的处于全开状态时,只有球体2的一个开口槽4与一次

    5供水出口 82、二次供水进口 91相通,而二次回水出口 112与一次回水进口 101相通,此时供应的为最高温度的热水,热水从一次供水导管8进入四通阀14,然后经过二次供水导管 9进入分水器实现供热的目的,供热后的水经过集水器并由管道泵7的作用进行回水,流经二次回水导管11,并通过一次回水管10进入壁挂炉,该过程为一次完整的循环过程。执行器13设于四通阀14上端,并控制四通阀14的流量,而执行器13受控制器12指挥,可以根据控制器12上的设定温度的命令传达给予执行器13,从而控制四通阀14的球体2转动来实现调节混水温度的目的,关闭回水控制,当混水测量温度低于混水设定温度时,四通阀 14慢慢开启,球体2转动使得流经二次供水导管9热水流量增多,回水流量减少,从而实现供热温度升高的目的,反之,当混水测量温度高于混水设定温度,四通阀14慢慢关闭,球体 2转动使得流经二次供水导管9热水流量减少,回水流量增加,从而实现供热温度降低的目的。四通阀14在该北京地暖混水装置中的工作原理:1、当回水测量温度低于回水设定温度,四通阀14始终处于关闭状态,当回水测量温度高于回水设定温度时,四通电热执行阀由混水温度控制。2、关闭回水控制,当混水测量温度低于混水设定温度时,阀门慢慢开启。当混水测量温度高于混水设定温度时,阀门慢慢关闭。

    [0031] 在本实用新型中,由图4至图5所示,所述管道泵7与四通阀14之间的二次回水导管11上设有压力传感器15,所述压力传感器15与控制器12电连接,且所述管道泵7与控制器12电连接。在管道泵7与四通阀14之间设置与二次回水导管11内部通道相连接的压力传感器15,压力传感器15可检测二次回水导管11的水体压力,并可传递信号到控制器12内,由控制器12来控制管道泵7,以调节二次回水导管11中的流量,当管道内无水流通过时,压力传感器15将无水信号传到控制器12,控制器12使管道泵7停止工作,起到保护管道泵7的作用。

    [0032] 在本实用新型中,由图4至图5所示,所述管道泵7与四通阀14之间的二次回水导管11上设有温度压力一体表16。设置温度压力一体表16能直观的显示二次回水导管 11内水的温度和压力,方便调试和检修时查看系统运行状态。

    [0033] 在本实用新型中,由图4至图5所示,还包括箱体17,所述一次供水导管8、二次供水导管9、一次回水导管10、二次回水导管11、管道泵7、控制器12、执行器13、四通阀14、温度压力一体表16、压力传感器15、混水温度传感器19以及回水温度传感器20设于所述箱体17内,所述的箱体17上设有箱盖18。为了便于安装以及使得整体结构更加紧凑,把该装置的上述部件设置在一个箱体17内,一次供水进口 81、一次回水出口 102、二次供水出口 92以及二次回水进口 111均与箱体17外侧相通,为了便于与壁挂炉、分水器以及集水器相连接。





    现场图片

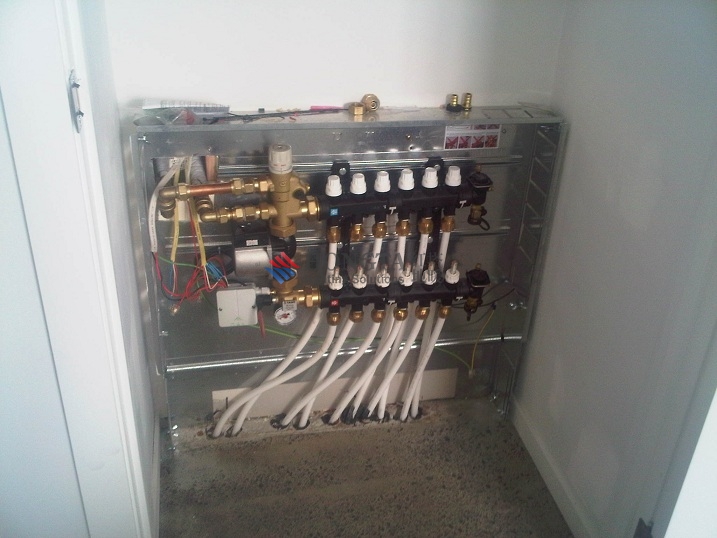

    地暖施工图片

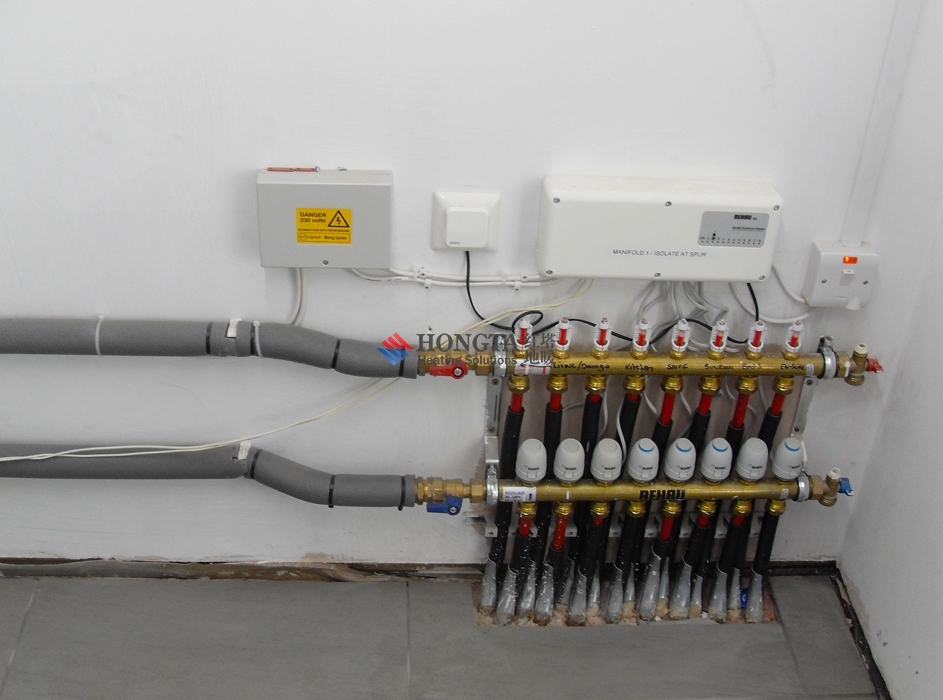

    地暖施工图片

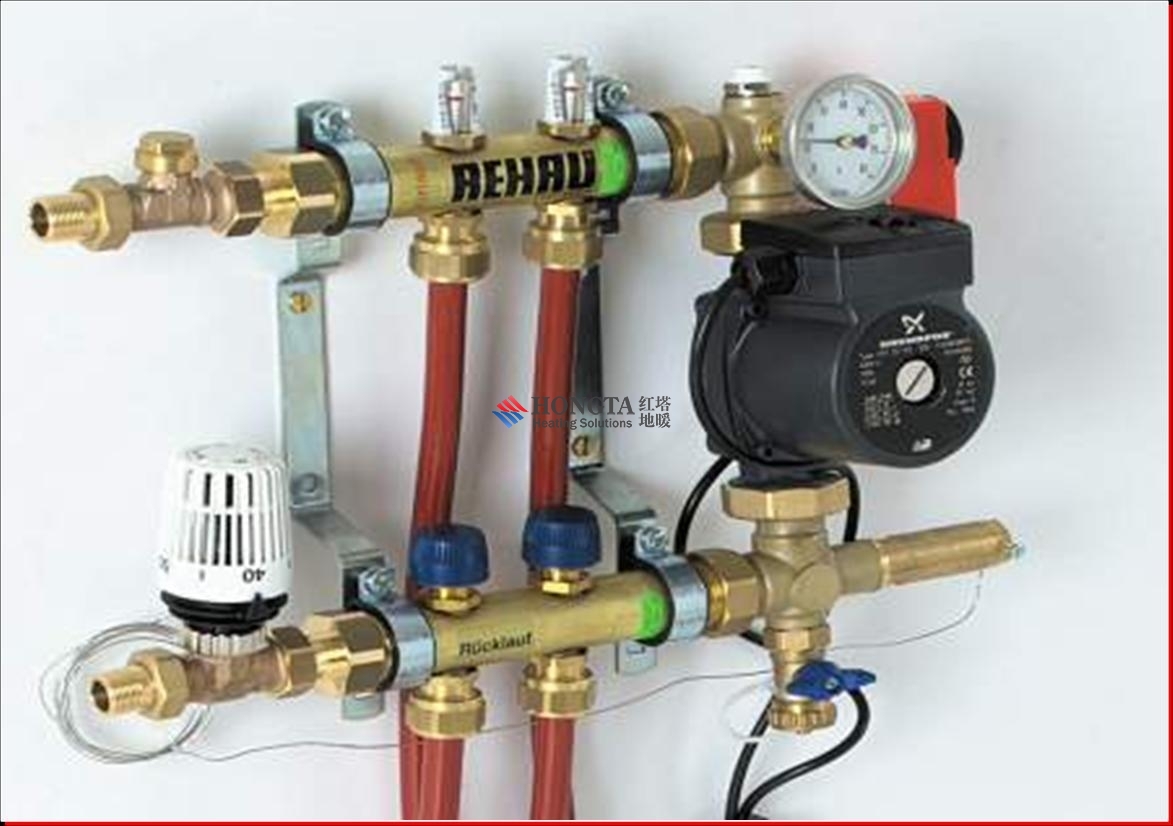

    地暖施工图片

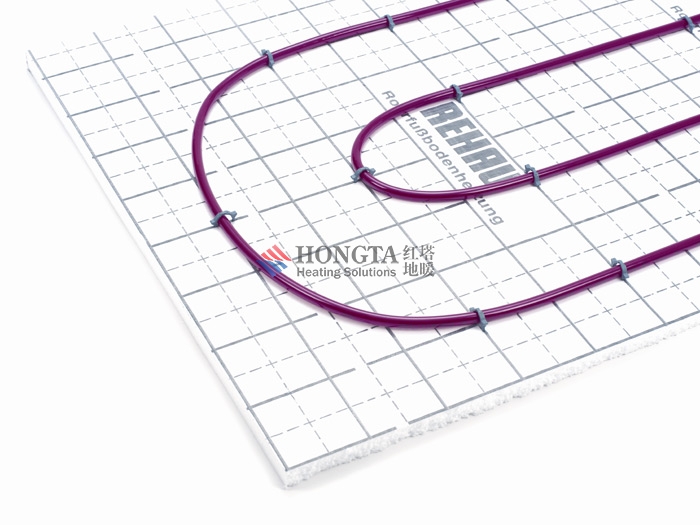

    地暖施工图片

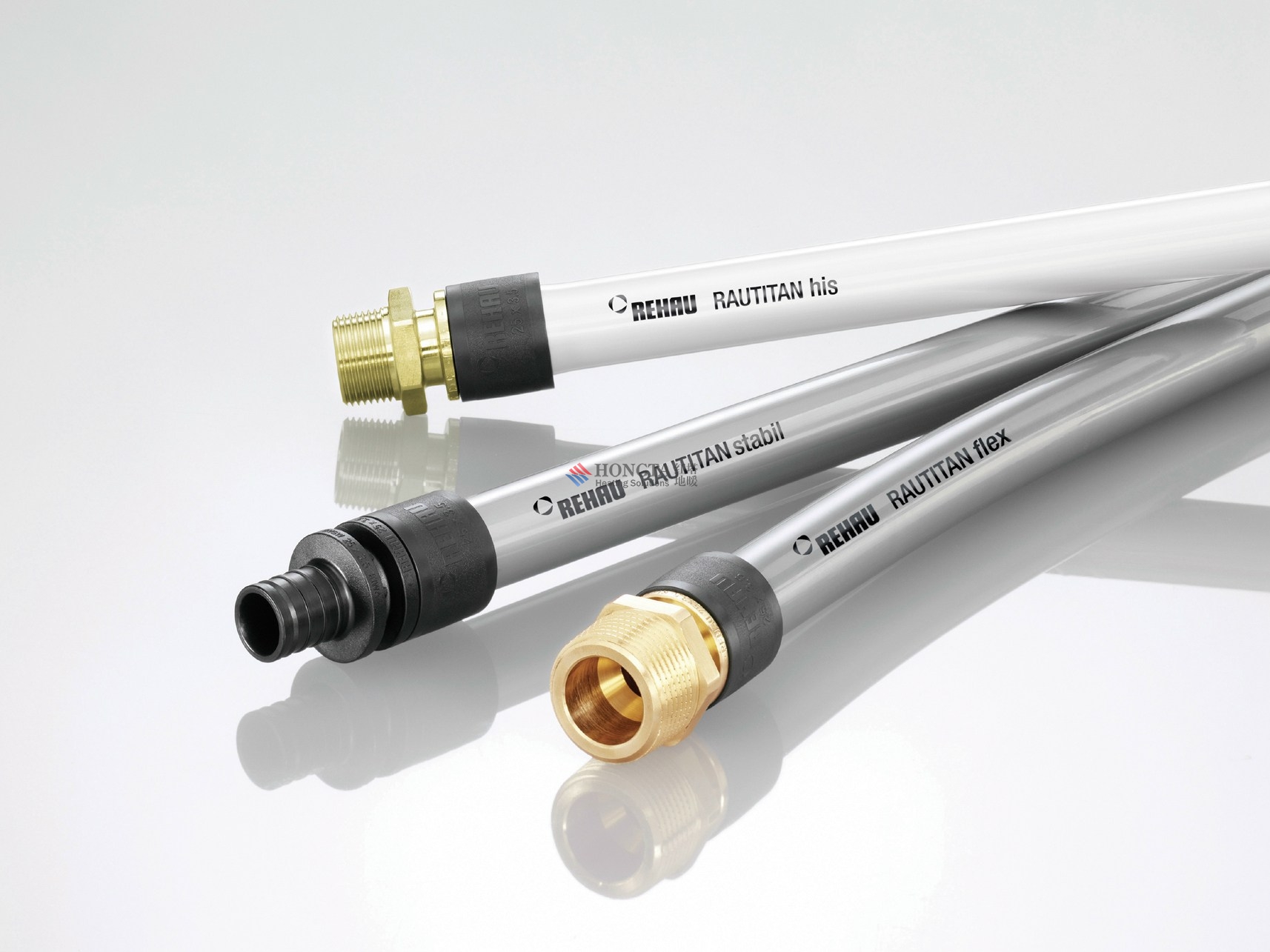

    地暖施工图片

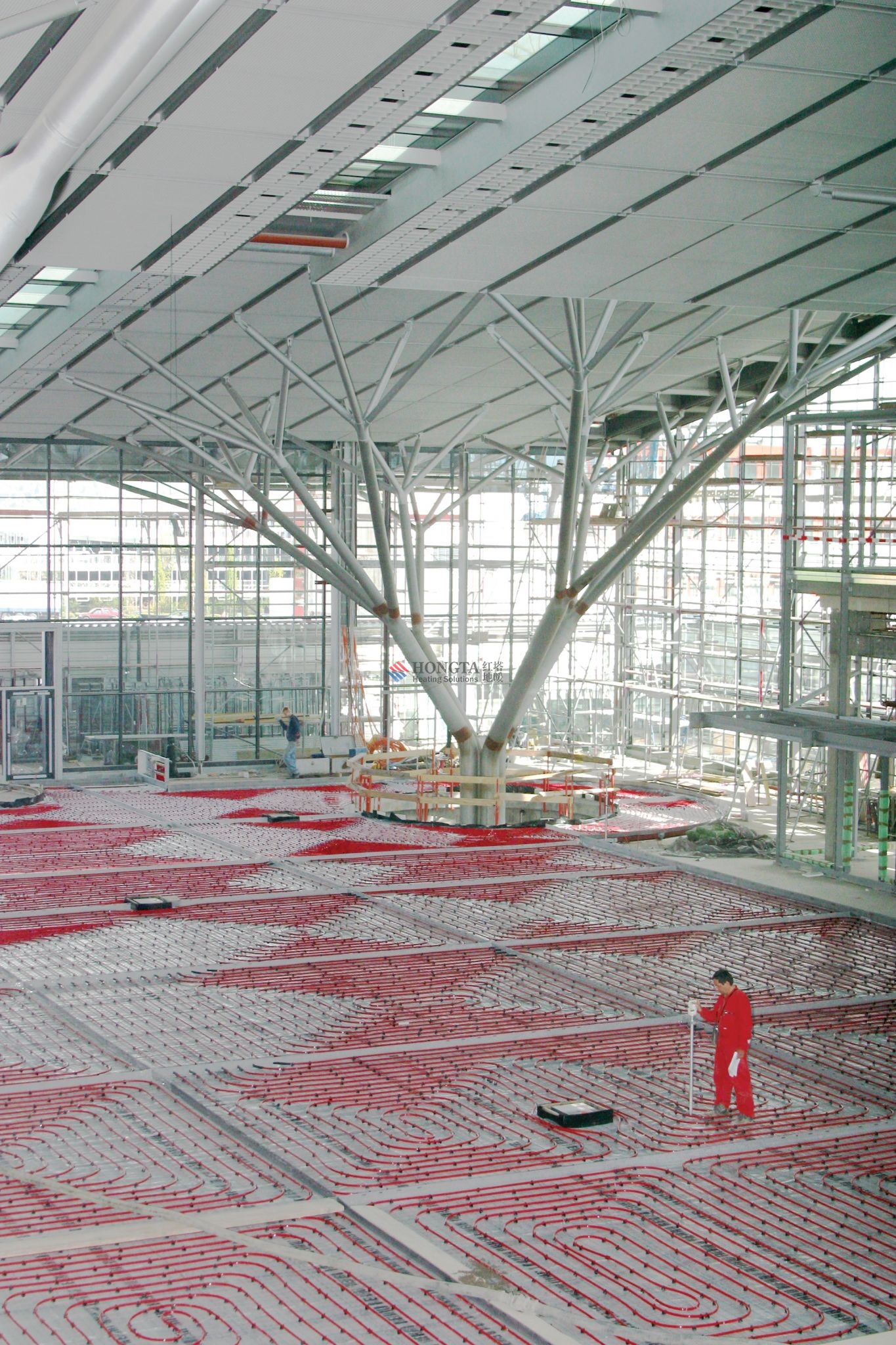

    地暖施工图片

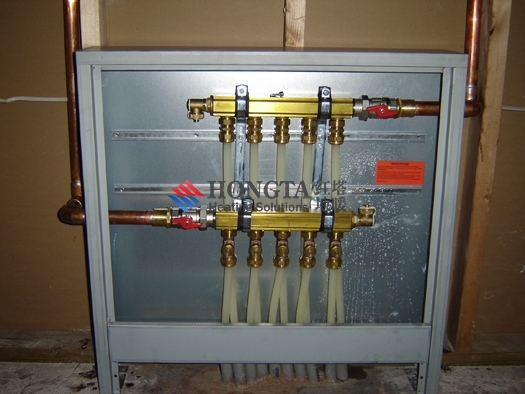

    地暖施工图片
