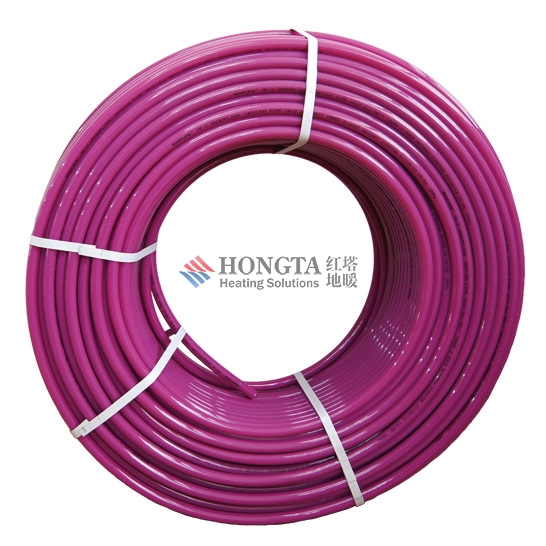

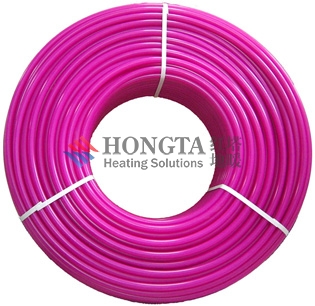

ruihaoPE-RT地暖管
ruihaoPE-RT阻氧管

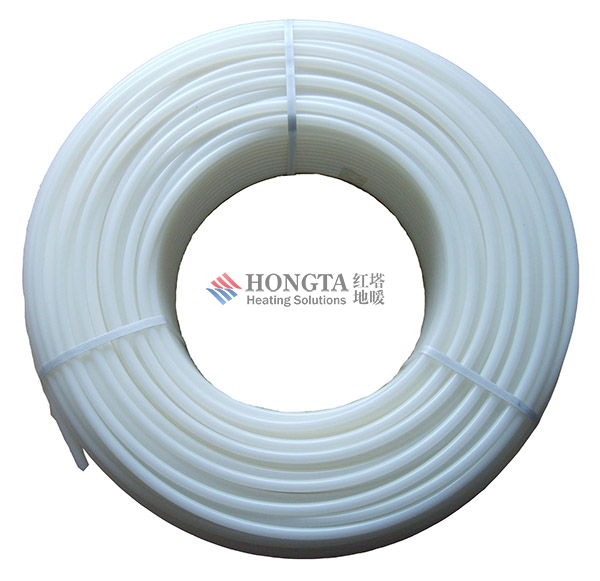

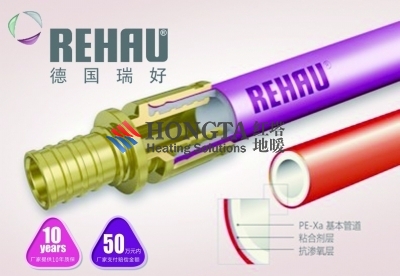

ruihaoPE-X阻氧地暖管
摘要
一种太阳能-燃气壁挂炉复合北京采暖系统，所述太阳能集热器中间设有介质换热箱，所述介质换热箱内设有换热盘管，换热盘管一端连接进水管，另一端连接回水管，所述集热器进水管与壁挂燃气炉连接并与自来水进水管连接，在与自来水进水管连接处设有智能温控电动阀二，所述集热器回水管与生活热水管和集热器进水管相连，在与生活热水管连接处设有智能温控电动阀一，所述壁挂燃气炉设有自来水进水管和生活热水管，所述采暖分水器设有进水管和回水管，所述采暖分水器进水管与集热器进水管连接，连接处设有智能温控电动阀三，采暖分水器回水管与壁挂燃气炉连接。有益效果：该系统既能单独使用生活热水，又能互补采暖，降低了采暖的运行成本，实现节能减排。
权利要求(2)
1.一种太阳能-燃气壁挂炉复合北京采暖系统，包括由太阳能集热器、介质换热箱、壁挂燃气炉、采暖分水器组成的系统，其特征在于:所述太阳能集热器中间设有介质换热箱，所述介质换热箱内设有换热盘管，换热盘管一端连接集热器进水管，另一端连接集热器回水管，所述集热器进水管与壁挂燃气炉连接并与自来水进水管连接，在与自来水进水管连接处设有智能温控电动阀二，集热器回水管与生活热水管和集热器进水管相连，在与生活热水管连接处设有智能温控电动阀一，所述壁挂燃气炉设有自来水进水管和生活热水管，生活热水管设有生活热水阀和洗浴热水阀，所述采暖分水器设有进水管和回水管，采暖分水器进水管与集热器进水管连接，连接处设有智能温控电动阀三，采暖分水器回水管与壁挂燃气炉连接。
2.根据权利要求1所述的一种太阳能-燃气壁挂炉复合北京采暖系统，其特征在于:所述采暖分水器设有多组进水管和回水管，根据采暖需求可分别与风机盘管、卫浴换热器、板式暖气片、地暖盘管的进水管和回水管连接。
说明
一种太阳能-燃气壁挂炉复合北京采暖系统
技术领域
[0001] 本实用新型属于太阳能应用技术领域，具体涉及一种太阳能-燃气壁挂炉复合北京采暖系统。
背景技术
[0002] 随着太阳能热水器的普及，人们已经习惯了采用太阳能提供生活热水，壁挂炉也提供生活热水及供暖用水，但是单独使用壁挂炉提供生活热水和采暖，需要消耗大量的燃气，运行成本较高，单独使用太阳能热水系统又受天气情况及采热器面积大小等影响，热量难以得到保证，为了进一步降低生活热水和采暖的运行成本，节能减排，把太阳能热水系统与壁挂炉热水系统组合起来，采用太阳能集热为主、壁挂炉热水为辅的复合北京采暖系统，对解决没有城市供热管网地区的采暖需求，特别是对农村以及城市边缘地区的多层建筑的生活热水及取暖问题十分有益。
发明内容
[0003] 本实用新型的目的是针对现有技术的不足，提供一种能降低燃气消耗、提高太阳能利用率，运行可靠，以太阳能集热器采热为主、壁挂炉热水为辅的复合北京采暖系统。
[0004] 本实用新型采用的技术方案:一种太阳能-燃气壁挂炉复合北京采暖系统，包括由太阳能集热器、介质换热箱、壁挂燃气炉、采暖分水器组成的系统，所述太阳能集热器中间设有介质换热箱，所述介质换热箱内设有换热盘管，换热盘管一端连接集热器进水管，另一端连接集热器回水管，所述集热器进水管与壁挂燃气炉连接并与自来水进水管连接，在与自来水进水管连接处设有智能温控电动阀二，集热器回水管与生活热水管和集热器进水管相连，在与生活热水管连接处设有智能温控电动阀一，所述壁挂燃气炉设有自来水进水管和生活热水管，生活热水管设有生活热水阀和洗浴热水阀，所述采暖分水器设有进水管和回水管，采暖分水器进水管与集热器进水管连接，连接处设有智能温控电动阀三，采暖分水器回水管与壁挂燃气炉连接。
[0005] 进一步的，所述采暖分水器设有多组进水管和回水管，根据采暖需求可分别与风机盘管、卫浴换热器、板式暖气片、地暖盘管的进水管和回水管连接。
[0006] 具体使用时，由太阳能集热器加热介质换热箱内介质,通过介质换热将循环水管内水加热，供生活和采暖循环系统使用，当感温探头测得太阳能采热系统运行温度低时于设定温度时，智能温控电动阀自动关闭太阳能取暖循环系统，开启壁挂炉取暖循环系统，壁挂炉点火加热水温达到运行条件时，该系统循环热水采暖。
[0007] 有益效果:该系统把太阳能采热和壁挂炉加热系统结合起来，采用双热源互补、自动切换的智能化控制，实现采暖、生活热水、洗浴热水的三大功能，既能单独使用生活热水，又能互补采暖，降低了采暖的运行成本，实现节能减排。
附图说明[0008] 下面结合附图和具体实施方式对本实用新型做进一步说明。
[0009] 附图为本实用新型结构示意图。
[0010] 附图中:1、集热器，2、介质换热箱，3、壁挂燃气炉，4、集热器进水管，5、集热器回水管，6、换热盘管，7、风机盘管，8、卫浴换热器，9、板式暖气片，10、地暖盘管，11、采暖分水器，12、采暖分水器进水管，13、采暖分水器回水管，14、自来水进水管，15、生活热水阀，16、洗浴热水阀，17、智能温控电动阀一，18、智能温控电动阀二，19、智能温控电动阀三，20、生活热水管。
具体实施方式
[0011] 如附图所示的一种太阳能-燃气壁挂炉复合北京采暖系统，包括由太阳能集热器1、介质换热箱2、壁挂燃气炉3、采暖分水器11组成的系统，太阳能集热器I中间设有介质换热箱2，介质换热箱2内设有换热盘管6，换热盘管6 —端连接集热器进水管4，另一端连接集热器回水管5，集热器进水管4与壁挂燃气炉3连接并与自来水进水管14连接，在与自来水进水管14连接处设有智能温控电动阀二 18，集热器回水管5与生活热水管20和集热器进水管4相连，在与生活热水管20连接处设有智能温控电动阀一 17，壁挂燃气炉3设有自来水进水管14和生活热水管20，生活热水管20设有生活热水阀15和洗浴热水阀16，采暖分水器11设有进水管12和回水管13，采暖分水器进水管12与集热器进水管4连接，连接处设有智能温控电动阀三19，采暖分水器回水管13与壁挂燃气炉3连接，进一步，所述采暖分水器11设有多组进水管和回水管，根据采暖需求可分别与风机盘管7、卫浴换热器8、板式暖气片9、地暖盘管10的进水管和回水管连接。
说明
带有接地层和屏蔽层的电热膜
技术领域
[0001] 本发明涉及一种电热装置，尤其涉及一种带有接地层和屏蔽层的电热膜。 背景技术
[0002] 随着经济的发展和人们生活水平的提高，电热采暖技术已越来越广泛的应用到人们的生活和工农业生产中，其中电热膜电地暖系统是常用的电热采暖装置。
[0003] 电热膜是电地暖系统中最重要的构成部件，直接决定了系统的安全性能和应用效果。由于电热膜电地暖系统是与人体长期直接接触，所以从安全角度考虑，地暖用电热膜应该有更加严格的要求，尤其是电气安全方面，具体包括以下几个方面：
[0004] 1、泄露电流问题：
[0005] 用于电地暖的电热膜，当上覆或下附具有一定导电性能的结构层时（如：金属网或金属膜、水泥砂浆层、豆石混凝土层等），形成电容结构。给电热膜通电，将在该结构层产生一定的感应电流，称为泄漏电流。
[0006] 泄漏电流与电热膜产品类型、电热膜上下覆材料的介电性能、输入电压和频率有关，随电热膜面积增加成累积效应。
[0007] 电热膜供暖时产生的泄漏电流对人体无害，但是我国建筑电气安全要求在220V、 50HZ的漏电保护器的动作电流为30mA，而上述泄漏电流也会通过漏电保护器，通常当铺装电热膜面积超过一定面积，如：20m2时，泄漏电流将超过30mA，不能保证电热膜供暖系统正
常工作。
[0008] 为了使电热膜供暖系统的泄漏电流小于30mA，现有技术中，方法一是增加漏电保护器个数，使每个漏电保护器控制的电热膜面积在正常工作时产生的泄漏电流小于30mA ； 方法二是在电热膜与其他结构层中间铺装一定厚度的介电性能差的绝缘材料，以减少泄漏电流产生量；方法三是加大漏电保护器的动作电流设置，如：安装IOOmA或更大的漏电保护器，甚至直接安装动作电流更大的空气开关。
[0009] 上述现有技术至少存在以下缺点：
[0010] 方法一：增加系统成本，当结构层潮湿性增加时，泄漏电流增大，漏电保护器不能很好诊断并反应系统故障情况；方法二 ：除增加系统成本外，通常绝缘材料具有耐热性能差、热阻大的特点，使电热膜供暖系统的传热变差，造成系统传热慢，并容易产生过热现象； 方法三：不符合国家建筑电气安全标准规定，系统存在重大安全隐患，不可取。
[0011] 2、安全接地问题：
[0012] 电地暖系统的等电位连接以及与建筑物PE线（即接地）连接的是系统电气安全的重要保证手段。有了接地连接，当系统因为任何原因漏电时，漏电电流将先于人体触电前通过该地线流向大地，保证系统异常漏电情况下的人身安全。
[0013] 现有技术中，电热膜电地暖系统地面结构有两种做法，一是水泥结合层下铺设电热膜，二是木地板下直接铺设电热膜。水泥结合层铺装电热摸的接地连接做法是，将金属网铺设在水泥层中，金属网之间互相搭接后与地线（PE线）连接。而在木地板下铺设电热膜时，因为无法连接金属网，所以几乎都不做接地连接。
[0014] 上述现有技术至少存在以下缺点：
[0015] 木地板下直接铺设电热膜不做接地连接显然存在重大安全隐患。水泥结合层下的金属网连接方法的弊病，一是金属网之间的搭接只能是金属丝缠绕（现场焊接不可能），其牢固程度存在问题；二是金属网长期在碱性的水泥层中，受氧化程度影响导电性能下降，接收漏电电流能力下降，效果会大打折扣甚至完全失去效力；三是金属网材质、网径、金属网离电热膜间距等直接影响应用效果，很难定量统一规范。
发明内容
[0016] 本发明的目的是提供一种成本低、安全性高，且不影响电热膜正常使用的带有接地层和屏蔽层的电热膜。
[0017] 本发明的目的是通过以下技术方案实现的：
[0018] 本发明的带有接地层和屏蔽层的电热膜，包括发热层，所述发热层的上面依次设有屏蔽层、接地层，所述发热层的上面依次设有屏蔽层、接地层，所述发热层、屏蔽层与接地层之间通过绝缘层隔开，所述屏蔽层与所述发热层的零线连接。
[0019] 由上述本发明提供的技术方案可以看出，本发明所述的带有接地层和屏蔽层的电热膜，由于发热层的上面依次设有屏蔽层、接地层，屏蔽层与所述发热层的温控器的零线连接，接地层可以与电源的地线连接。一方面，电热膜正常工作时产生的泄漏电流能通过屏蔽层导回电网；另一方面，接地层能将异常情况下的漏电电流导入大地，提高了系统的安全性，成本低、且不影响电热膜正常使用。
附图说明
[0020] 图1为本发明带有接地层和屏蔽层的电热膜具体实施例一的断面结构示意图；
[0021] 图2为本发明带有接地层和屏蔽层的电热膜具体实施例二的断面结构示意图。
具体实施方式
[0022] 本发明的带有接地层和屏蔽层的电热膜，其较佳的具体实施方式是：
[0023] 实施例一，如图1所示，包括发热层3，所述发热层3的上面依次设有屏蔽层2、接地层1，所述发热层3、屏蔽层2与接地层1之间通过绝缘层5隔开，所述屏蔽层2与所述发热层3的零线连接。应用过程中，所述接地层1可以与电源的地线（PE线）连接。
[0024] 所述屏蔽层2为金属网或金属薄膜，所述金属网或金属薄膜的至少一侧的边缘固定有金属片或金属条，所述金属片或金属条连接相序保护器7后，再与所述发热层3的温控器6的零线连接。
[0025] 实施例二，如图2所示，所述发热层3的下面也可以设有屏蔽层2。
[0026] 所述绝缘层5可以为塑料薄膜，材质包括以下至少一种材料：PE膜、PP膜、PET膜。
[0027] 所述发热层3包括金属基发热层、无机非金属基发热层和/或导电高分子发热层。
[0028] 所述无机非金属基发热层的材料包括导电碳纤维和/或炭基油墨。
[0029] 本发明将电热膜的发热层与屏蔽层、接地层形成一体结构，屏蔽层与电热膜的零线相连，使发热层与屏蔽层之间产生的泄漏电流通过零线流回输入电源，对外无电流泄漏。
4屏蔽层中的金属网或金属膜与电热膜的发热层之间形成电容结构，泄漏电流最大，即使绝缘层被刺破，电热膜的发热层与其他结构层接触，因内部形成回路，也不会对外产生电流泄露，同时，接地层提供异常情况下的漏电保护，进一步提高了安全性。
[0030] 本发明工艺简单，成本低，铺装方便，既解决了电热膜泄漏电流问题，又能提供漏电保护，提高安全性。应用该电热膜后，电热膜供暖系统可达到建筑电气安全关于漏电保护器设置的规范要求，不受电热膜铺装面积的影响。该电热膜可适用于任何施工工艺和末端散热结构，包括电热膜用于地暖、顶暖和墙暖，电热膜供暖现场铺装或预先制作成电热板等，电热膜上下覆材料可不受任何限制。
[0031] 具体实施例中，绝缘层可选用聚乙烯、聚丙烯以及其他柔性薄膜等；屏蔽层可选用编织或焊接金属网，材质为铁、铜、铝等金属或复合金属，网经> 1mm，也可选用金属薄膜，材质可选用铝、铜等，金属网和金属薄膜一侧或两侧的金属片或金属条材质可选用铝、铜等， 用于与外接电源线连接，内外材料用环保胶黏剂、以热合工艺压接在一起形成卷材，并根据需要裁剪、连接。
