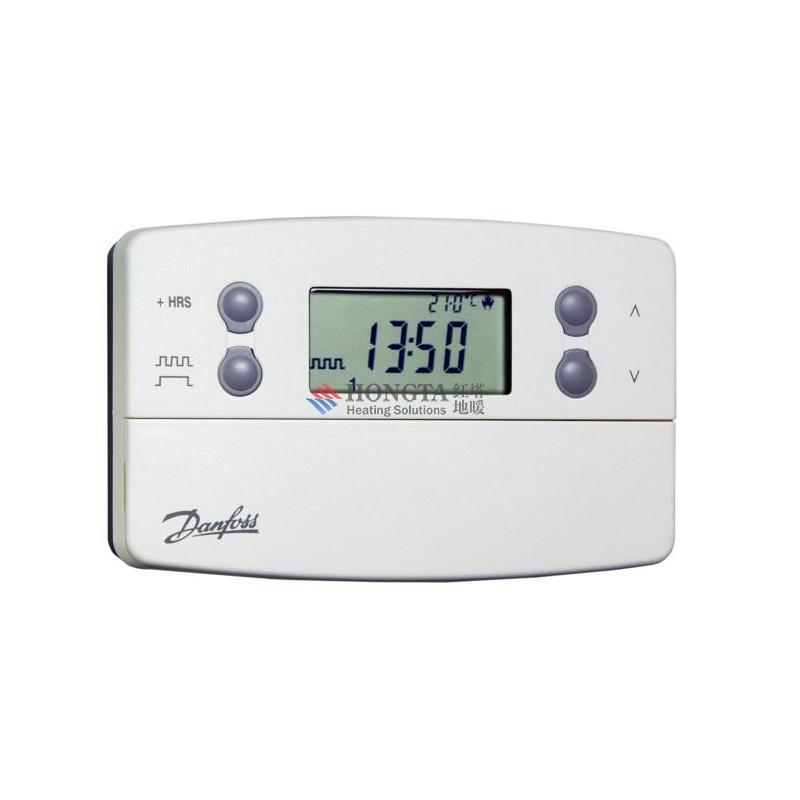

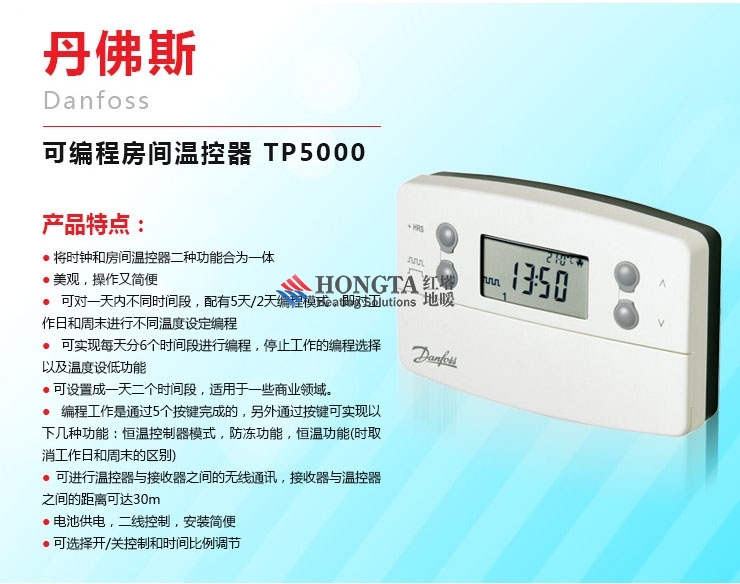

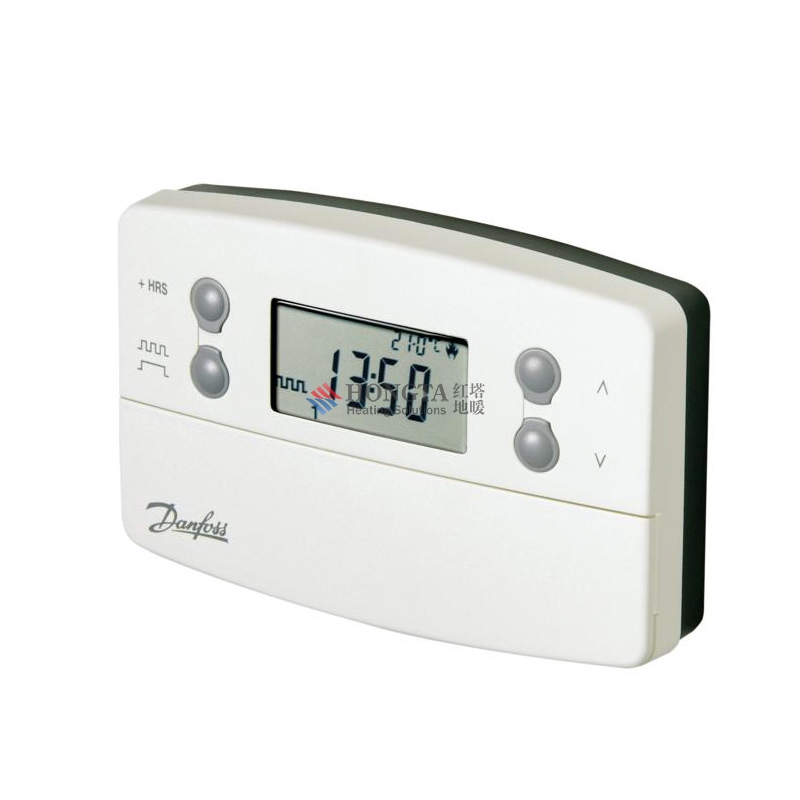

北京电地暖品牌:丹佛斯 Danfoss TP5000可编程房间温控器 |
对房间温度进行控制的供热制冷的配件 |
|
|
|
|
液晶显示,工作日/周末两个状态编程 | 1套 |
产品型号 |
TP5000 |
体积(长X宽X高) |
12cm X 10cm X 6cm |
公斤 |
0.2 |
包装数量 |
10 |
产品描述 |
北京电地暖第一品牌:丹佛斯 Danfoss 可编程房间温控器 TP5000 工作日/周末状态编程 |
一种复合式温控器
摘要
本实用新型属于温控器技术领域,尤其涉及一种复合式温控器,包括壳体、电路板、数字显示屏、控制面板、温度传感器、湿度传感器、湿度调节旋钮、湿度报警指示灯、信号发射器、散热扇、固定遥控器装置温度传感器设置在壳体的表面,湿度传感器设置在壳体的表面,散热扇设置在电路板与壳体之间,壳体上与散热扇相对应的位置设有散热孔,电路板为三角形,固定遥控器装置包括两条固定触脚,固定触脚设置在所述壳体的侧面。本实用新型壳体上设置两个平行的固定触脚,当长期不使用的时候,能够将遥控器与控制器卡接,省去了寻找的不便,而且结构简单、外形美观、实用性强。
权利要求(4)
1.一种复合式温控器,包括壳体(I)、电路板(2)、数字显示屏(3)、控制面板(4)、温度传感器(5),所述电路板(2)设置在所述壳体(I)内;所述温度传感器(5)设置在所述壳体(I)的表面,所述温度传感器(5)与所述电路板(2)电连接;所述控制面板(4)上设有开关按钮(6)、调温旋钮(7)、温度报警指示灯(8),所述数字显示屏(3)、开关按钮(6)、调温旋钮(7)、温度报警指示灯(8)均与电路板连接,其特征在于还包湿度传感器(9)、湿度调节旋钮(10)、湿度报警指示灯(11)、信号发射器(12)、散热扇(13)、固定遥控器装置(15),所述湿度传感器(9)设置在所述壳体(I)的表面;所述湿度传感器(9)、湿度调节旋钮(10)、湿度报警指示灯(11)、信号发射器(12)均与所述电路板(2)连接;所述散热扇(13)设置在所述电路板(2)与所述壳体(I)之间;所述壳体(I)上与所述散热扇(13)相对应的位置设有散热孔(14);所述电路板(2)为三角形;所述固定遥控器装置(15)包括两条固定触脚(16),所述固定触脚(15)设置在所述壳体(I)的侧面。
2.根据权利要求1所述的一种复合式温控器,其特征在于所述开关按钮(6)、调温旋钮(7)、湿度调节旋钮(10)表面涂有荧光物质。
3.根据权利要求1所述的一种复合式温控器,其特征在于所述散热孔(14)为圆孔形。
4.根据权利要求1所述的一种复合式温控器,其特征在于所述固定触角(16)间的距离大于所述壳体(I)宽度的一半。
说明
一种复合式温控器
技术领域
[0001] 本实用新型属于温控器技术领域,尤其涉及一种复合式温控器。
背景技术
[0002] 温控控制器是指控制温度的智能或非智能开关,所以在有些场合又被称为温控开关,一般用于各类家用电器,机电设备等的温度控制场合,并能按照用户设定好的数值进行温度调节,以达到合适的温度。对家用电器,温控器除了调节温度的作用,同时也具有节省能源的作用,其应用范围非常广泛,根据不同种类的温控器应用在家电、电机、制冷或制热等众多产品中,其工作原理是通过温度传感器对环境温度自动进行采样、即时监控,当环境温度高于控制设定值时控制电路启动,可以设置控制回差。如温度还在升,当升到设定的超限报警温度点时,启动超限报警功能。当被控制的温度不能得到有效的控制时,为了防止设备的毁坏还可以通过跳闸的功能来停止设备继续运行。温控器包括突跳式温控器、液涨式温控器、压力式温控器、电子式温控器、数字式温控器,由于温控器多采用直接控制和远程控制两种方式,但是远程控制所采用的遥控器往往与控制器分离,长期不使用时,容易出现寻找不便的缺点。
实用新型内容
[0003] 为了解决上述技术问题,本实用新型提供一种复合式温控器,包括壳体、电路板、数字显示屏、控制面板、温度传感器,所述电路板设置在所述壳体内;所述温度传感器设置在所述壳体的表面,所述温度传感器与所述电路板电连接;所述控制面板上设有开关按钮、调温旋钮、温度报警指示灯,所述数字显示屏、开关按钮、调温旋钮、温度报警指示灯均与电路板连接,其特征在于还包湿度传感器、湿度调节旋钮、湿度报警指示灯、信号发射器、散热扇、固定遥控器装置,所述湿度传感器设置在所述壳体的表面;所述湿度传感器、湿度调节旋钮、湿度报警指示灯、信号发射器均与所述电路板连接;所述散热扇设置在所述电路板与所述壳体之间;所述壳体上与所述散热扇相对应的位置设有散热孔;所述电路板为三角形;所述固定遥控器装置包括两条固定触脚,所述固定触脚设置在所述壳体的侧面。
[0004] 所述开关按钮、调温旋钮、湿度调节旋钮表面涂有荧光物质。
[0005] 所述散热孔为圆孔形。
[0006] 所述固定触角间的距离大于所述壳体宽度的一半。
[0007] 本实用新型的有益效果:本实用新型在壳体上设置两个平行的固定触脚,当长期不使用的时候,能够将遥控器与控制器卡接,省去了寻找的不便,而且结构简单、外形美观、实用性强,控制器多安装在供热采暖领域,控制室内温度,冬季采暖过程中,室内湿度比较低,即使室内温度适宜也会有不适的感觉,通过在本实用新型的壳体的表面设置湿度传感器,能够实时的采集室内的湿度、温度,当室内湿度小于预设湿度时,启动湿度报警装置,提醒用户增加空气湿度,并且湿度会通过显示器显示,更加直观;加设散热装置,并在壳体的背面设置散热孔,能够有效的排除电路板产生的热量,延长电路板的实用寿命。附图说明
[0008] 图1为本实用新型的正面结构示意图;
[0009] 图2为本实用新型的剖视示意图。
具体实施方式
[0010] 下面结合附图对本实用新型作进一步解释说明。
[0011] 1、壳体,2、电路板,3、数字显不屏,4、控制面板,5、温度传感器,6、开关按钮,7、调温旋钮,8、温度报警指示灯,9、湿度传感器,10、湿度调节旋钮,11、湿度报警指示灯,12、信号发射器,13、散热扇、14、散热孔,15、固定遥控器装置,16、固定触角。
[0012] 如图1-2所示,包括壳体1、电路板2、数字显示屏3、控制面板4、温度传感器5、湿度传感器9、湿度调节旋钮10、湿度报警指示灯11、信号发射器12、散热扇13、固定遥控器装置15,电路板2设置在壳体I内,温度传感器5设置在壳体I的表面,温度传感器5与电路板2电连接,控制面板4上设有开关按钮6、调温旋钮7、温度报警指示灯8,数字显示屏3、开关按钮6、调温旋钮7、温度报警指示灯8均与电路板连接,湿度传感器9设置在壳体I的表面,湿度传感器9、湿度调节旋钮10、湿度报警指示灯11、信号发射器12均与电路板2连接,散热扇13设置在电路板2与壳体I之间,壳体I上与散热扇13相对应的位置设有散热孔14,电路板2为三角形,固定遥控器装置15包括两条固定触脚16,固定触脚15设置在壳体I的侧面,开关按钮6、调温旋钮7、湿度调节旋钮10表面涂有荧光物质,散热孔14为圆孔形,固定触角16间的距离大于所述壳体I宽度的一半。
