  • 丹佛斯 北京地暖高配品牌:Danfoss EFIF系列地暖温控器

  • 来源:  发布时间:2014-10-20  浏览:434
  • 丹佛斯 北京地暖高配品牌:Danfoss EFIF系列地暖温控器

    会员专享,空前聚惠,温控自控5折再掀优惠狂潮
    • 价          格: ¥ 538.00起
    • 品          牌: 丹佛斯 北京地暖高配品牌:Danfoss
    • 累 计 售 出: 343326件


    产品详情

    如果您发现商品信息不准确,欢迎纠错!


    丹佛斯温控器 北京地暖第一品牌
    地暖温控地暖温控地暖温控地暖温控

    如果您发现商品信息不准确,欢迎纠错!
    基本参数:

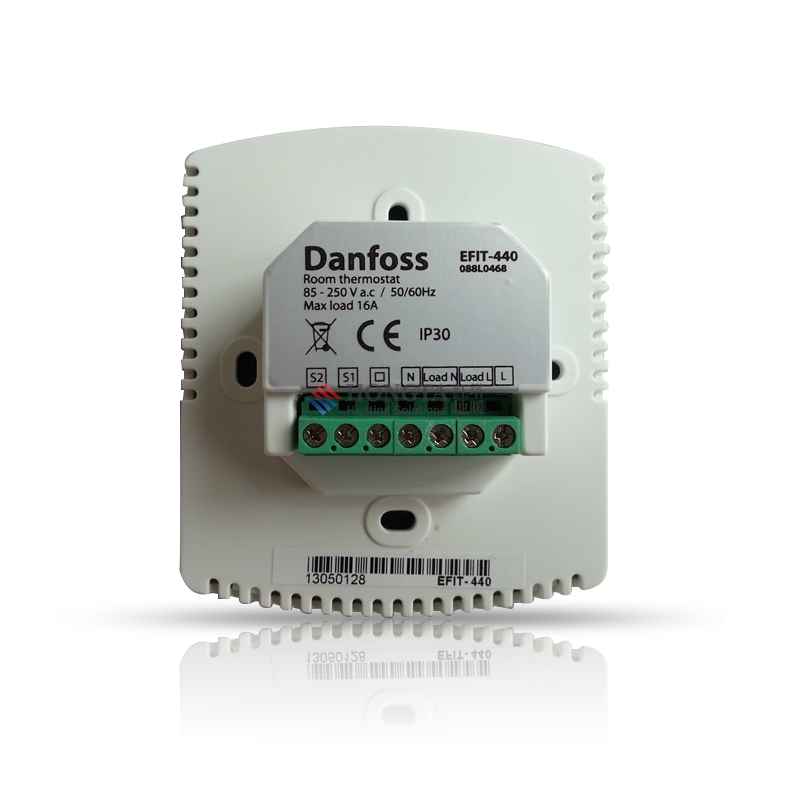

    工作电压: 0-260V,50-60HZ
    负载电力: 16A
    工作温度: 5-35度(内置传感器)5-90度(外置传感器)
    IP等级: P30


    产品型号 包装数量
    EFIF-440 1套


    产品型号

    EFIF-440

    体积(长X宽X高)

    12cm X 10cm X 6cm

    公斤

    0.2

    包装数量

    1

    产品描述

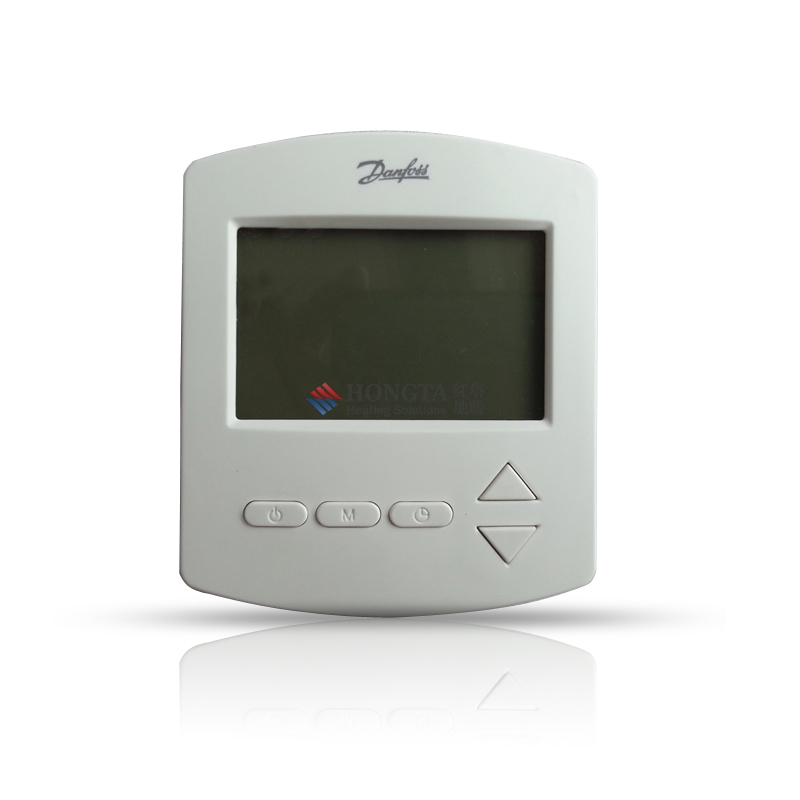

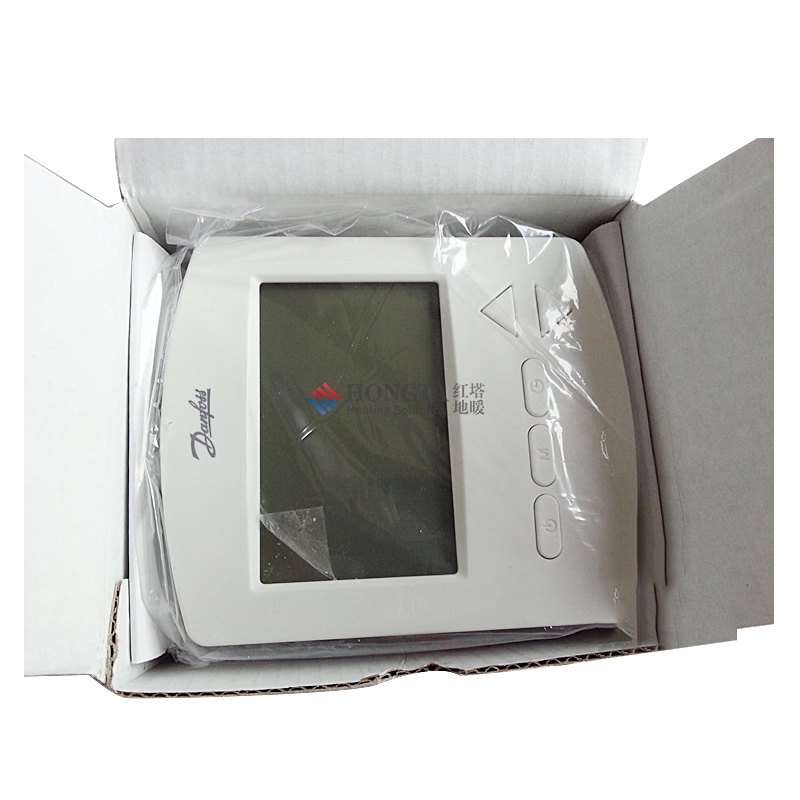

    丹佛斯 北京地暖高配品牌:Danfoss 地暖温控器 EFIF-440 墙壁安装/双探头/智能


    包装清单

    地暖温控器*1

    地暖温控器液晶显示供热专用温控器,适用于工业、
    商业以及家庭居室的温度控制,控制电采暖设备的开启与关闭。
    丹佛斯温控器 北京地暖第一品牌
    丹佛斯地暖温控器TP5000
    丹佛斯温控器 北京地暖第一品牌
     地暖品质
    丹佛斯在空调、制冷、食品冷链以及工业冷冻方面位居世界领先地位。
    丹佛斯致力于其核心业务领域,坚持开发和生产高品质的空调与制冷产品、元件和系统。
    丹佛斯温控器 北京地暖第一品牌
     地暖品牌
    丹佛斯温控器 北京地暖第一品牌



    说明

    一种智能温控器

    技术领域

    [0001] 本实用新型涉及温控器技术领域,具体涉及一种结构简单、拆装方便、散热性能好的智能温控器。

    背景技术

    [0002] 温控器是用来自动开启关闭各种采暖设备,设定调节室内温度的装置,可按预先设定好的程序来自动调节室温,使之达到舒适的温度。

    [0003] 温控器一般都具有能够显示温度显示面板、处理电路的电路板及能够传送现场温度信号的感温器,且整个温控器一般为盒体结构,盒体结构的温控器一般有盒体结构的底板固定安装在指定的位置,在安装温控器时,先将温控起拆开,将温控器的底板在指定的位置固定,在将温控器固定好,即可以使用。然而,这样的温控器,其显示面板、感温器与其连接的电路板一般分开设置于温控器的盒体内,使之结构复杂化,且显示面板、感温器及电路板被固定的安装于盒体腔体内,当温控器出现故障而需要修理时,其拆装不便;再者现有的温控器在使用时其内部的电路板会产生大量的热量,且其散热性能较差,这样易损坏电路板上的电子元件,从而减少了温控器的使用寿命。

    实用新型内容

    [0004] 本实用新型要解决的技术问题是提供了一种智能温控器,它解决了现有一些温控器结构复杂、拆装不便且散热性能差的不足之处。

    [0005] 为了解决背景技术所存在的问题本实用新型采用了以下技术方案:一种智能温控器,包括温控器壳体、设置于温控器壳体内的功能组件,所述的温控器壳体包括壳体安装腔及壳体安装盖,所述的功能组件包括电路板、显示面板、感温器,其特征在于:所述的显示面板及感温器分别设置于电路板上,所述壳体安装腔的上端面设置有接线槽,还包括有一散热组件,所述的散热组件为设置于壳体安装腔内的两散热铝板,所述的电路板设置于两散热铝板的上方。

    [0006] 通过采用上述技术方案,所述的显示面板及感温器均设置在电路板上使其功能组件的各部分成为一个整体,从而简化其内部结构,所述接线槽的设置方便电路板连接的处理线路可以一同从接线槽接出,从而简化其电路板线路与外界的连接,所述两散热铝板的设置可以使整个温控器的散热更为充分,使其内部不会因温度过高而损坏电路板上的电子元件。

    [0007] 本实用新型的进一步设置:所述壳体安装腔内设置有相互对称的柱体,所述两散热铝板上分别设置有与柱体对应的通孔,所述两散热铝板通过通孔与柱体的配合套设于壳体安装腔的左右两侧。

    [0008] 通过采用上述技术方案,这样方便两散热铝板对温控器壳体内部充分散热,且散热铝板通过设有通孔套接于所述柱体上,使其安装的更加固定。

    [0009] 本实用新型的进一步设置:所述壳体安装腔内的四个边角上分别设置有安装孔,所述壳体安装盖的四边角上分别设置有与所述安装孔相对应的安装柱,所述的安装柱上设置有中心孔,所述安装孔与所述中心孔大小相同且相互重合。

    [0010] 通过采用上述的技术方案,当将所述的壳体安装盖对应壳体安装腔盖合

    [0011] 后,再通过从壳体安装腔的安装孔后部旋入螺钉,该螺钉穿过安装孔并旋入到安装柱的中心孔,这样壳体安装腔与壳体安装盖既被固定盖合。

    [0012] 本实用新型的进一步设置:所述的壳体安装盖上设置有与显示面板相适配的显示面板窗口。

    [0013] 通过采用上述的技术方案,这样使用者可随时的观察到现有的温度,以方便接下来的处理、调节工作。

    [0014] 本实用新型的进一步设置:所述感温器上设有温度指示灯,所述壳体安装盖上设置有与温度指示灯相匹配的小孔,所述温度指示灯置于所述小孔内。

    [0015] 通过采用上述的技术方案,所述感温器上设置的温度指示灯可以第一时间起到提示的作用,当温度达到事先设定的温度后等即亮起来。

    [0016] 本实用新型的进一步设置:所述壳体安装腔及壳体安装盖的外表上开设有若干散热孔。

    [0017] 通过采用上述的技术方案,这样进一步增强了整个温控器的散热性。

    [0018] 本实用新型的有益效果在于:本实用新型的一种智能温控器,通过结构改进且在其内部设有散热组件,使其结构更为简单、方便拆装且具有很好的散热性能,从而增加其使用寿命。

    附图说明

    [0019] 图1为本实用新型中所述壳体安装腔及其内部功能组件的结构示意图;

    [0020] 图2为本实用新型的一种智能温控器的立体结构示意图;

    [0021] 图3为本实用新型中所述壳体安装盖的结构示意图。

    具体实施方式

    [0022] 如图1、2、3所示,本实用新型实施例的一种智能温控器,包括温控器壳体、设置于温控器壳体内的功能组件,所述温控器壳体包括壳体安装腔I及壳体安装盖2,所述功能组件包括电路板3、显示面板4、感温器5,其显示面板4及感温器5分别设置于电路板3上,从而简化其内部功能组件的结构,其壳体安装腔I的上端面设置有接线槽6,这样接线槽6可方便电路板3连接的处理线路可以一同从接线槽6接出,从而简化其电路板3线路与外界的连接,还包括有一散热组件,其散热组件为设置于壳体安装腔I内的两散热铝板7,电路板3设置于两散热铝板7的上方,这样两散热铝板7的设置可以使整个温控器的散热更为充分,使其内部不会因温度过高而损坏电路板3上的电子元件,从而使其使用寿命增长。

    [0023] 本实施例中,壳体安装腔I内设置有相互对称的柱体8,散热铝板7上分别设置有与柱体8对应的通孔9,散热铝板7通过通孔9与柱体8配合分别套设于壳体安装腔I内的左右两侧,这样方便散热铝7板对温控器壳体内部充分散热,且其安装的更加固定。

    [0024] 本实施例中,壳体安装腔I内的四个边角上分别设置有安装孔10,壳体安装盖2的四边角上分别设置有与安装孔10相对应的安装柱11,且安装柱11上设置有中心孔12,安装孔10与中心孔12大小相同且相互重合。这样当壳体安装盖2与壳体安装腔I盖合后,再从壳体安装腔I的安装孔10后部旋入螺钉,该螺钉穿过安装孔10并部分旋入到安装柱11的中心孔12,这样壳体安装腔I与壳体安装盖2被固定。

    [0025] 本实施例中,壳体安装盖2上设有与显示面板4相适配的显示面板窗口 13,这样可随时观察到现有的温度,以方便接下来的处理、调节工作。

    [0026] 本实施例中,感温器5上设有温度指示灯14,且壳体安装盖2上设置有与温度指示灯14相匹配的小孔15,温度指示灯14从小孔15中可见,这样感温器5上设置的温度指示灯14可以第一时间起到提示的作用,当温度达到事先设定的温度后等即亮起来。

    [0027] 本实施例中,壳体安装腔I及壳体安装盖2的外表上开设有若干散热孔16,这样可进一步增强了整个温控器的散热性。



    温控器总成


    摘要
    本实用新型涉及一种结构紧凑、安装方便地温控器总成。其包括温控装置、排气装置,还包括用于安装该温控装置和排气装置的座体,该座体具有进水腔、温控装置腔、出水腔、排气装置腔、排气口,进水腔通过温控装置腔与出水腔相连通,温控装置安装在温控装置腔上,排气装置腔与出水腔相连通,排气装置安装在排气装置腔上,排气口通过排气装置腔与出水腔相连通。进一步地,还可以设有四通阀。将该温控器总成运用于混水系统中,装配更方便,实现一次性连接使得该管路上具有流量控制和排气功能。再者,温控装置和排气装置共用一个座体,使得结构更加紧凑,其位置分布较为集中,便于检修。


    权利要求(6)

    1. 一种温控器总成,包括温控装置、排气装置,其特征在于:还包括用于安装该温控装置和排气装置的座体,该座体具有进水腔、温控装置腔、出水腔、排气装置腔、排气口,进水腔通过温控装置腔与出水腔相连通,温控装置安装在温控装置腔上,排气装置腔与出水腔相连通,排气装置安装在排气装置腔上,排气口通过排气装置腔与出水腔相连通。
    2.根据权利要求1所述的温控器总成,其特征在于:温控装置腔与进水腔相垂直并位于进水腔的上方。
    3.根据权利要求1所述的温控器总成,其特征在于:排气装置腔与出水腔相垂直并位于出水腔的上方。
    4.根据权利要求1所述的温控器总成,其特征在于:排气口与排气装置腔相垂直并位于排气装置腔的上方。
    5.根据权利要求4所述的温控器总成,其特征在于:排气口的开口朝上。
    6.根据权利要求1一5任一项所述的温控器总成,其特征在于:还包括四通阀,该四通阀与座体相连接。


    说明

    温控器总成



    技术领域

    [0001] 本实用新型属于混水的技术领域,具体地说是涉及一种温控器总成。

    背景技术

    [0002]目前,市场上混水系统的散热器采暖管路系统中包括四通阀、温控装置、排气阀,温控装置和排气阀各自安装在一个座体上,这两个座体、四通阀再通过管子相连接形成串联管路,其中温控装置安装到座体上的温控装置腔上,温控装置的瓣膜与温控装置腔的底壁相配合,通过改变阀瓣相对于温控装置腔的底壁的位置从而实现流量控制;排气阀安装到座体上的排气阀腔上,通过改变阀瓣相对于排气阀腔的底壁的位置从而实现排放管道内的气体。采用这种结构,由于温控装置和排气阀安装在不同的座体上,须分多次将该座体连接到管路上,安装不方便;其有多个座体,则耗材多增加成本;再者,四通阀、温控装置、排气阀三者之间均有管子,也就是说,四通阀、温控装置、排气阀分布位置较为分散,而该管路采用隐藏方式安装在室内,在检修时需大面积地拆卸覆盖在其上的覆盖物,造成检修不方便,检修成本高。

    发明内容

    [0003] 本实用新型的目的是提供一种结构紧凑、安装方便地温控器总成。

    [0004] 本实用新型的目的是这样实现的:一种温控器总成,包括温控装置、排气装置,还包括用于安装该温控装置和排气装置的座体,该座体具有进水腔、温控装置腔、出水腔、排气装置腔、排气口,进水腔通过温控装置腔与出水腔相连通,温控装置安装在温控装置腔上,排气装置腔与出水腔相连通,排气装置安装在排气装置腔上,排气口通过排气装置腔与出水腔相连通。

    [0005] 在上述方案的基础上并作为上述方案的优选方案:温控装置腔与进水腔相垂直并位于进水腔的上方。

    [0006] 在上述方案的基础上并作为上述方案的优选方案:排气装置腔与出水腔相垂直并位于出水腔的上方。

    [0007] 在上述方案的基础上并作为上述方案的优选方案:排气口与排气装置腔相垂直并位于排气装置腔的上方。

    [0008] 在上述方案的基础上并作为上述方案的优选方案:排气口的开口朝上。

    [0009] 在上述方案的基础上并作为上述方案的优选方案:还包括四通阀,该四通阀与座体相连接。

    [0010] 本实用新型与现有技术相比具有的有益技术效果是:本实用新型的温控器总成采用了座体的结构,其用来温控装置和排气装置。将该温控器总成运用到混水系统中在一次装配后,在管路中就形成了流量控制并且具有了排气功能,使得安装更方便;再者,温控装置和排气装置装配到一个座体上,其位置分布较为集中,便于检修;这种结构的温控器总成自身结构较为紧凑、生产成本低。进一步地,该温控器总成还包括四通阀结构,使得结构更加紧凑、方装更方便。

    附图说明

    [0011] 图1是本实用新型的整体结构示意图。

    [0012] 图2是本实用新型的剖视图。

    具体实施方式

    [0013] 下面结合附图以具体实施例对本实用新型作进一步描述,参见图1一2 ;为方便描述将温控装置所在的方位定义为上方,出水腔的所朝的方向定义为下方。

    [0014] 一种温控器总成,包括温控装置1、排气装置2,还包括用于安装该温控装置和排气装置的座体3。该座体3具有进水腔31、温控装置腔32、出水腔33、排气装置腔34、排气口 35。进水腔31通过温控装置腔32与出水腔33相连通,温控装置I安装在温控装置腔32上,即温控装置用于控制热介质从进水腔流到出水腔的流量。排气装置腔34与出水腔33相连通,排气装置2安装在排气装置腔34上,排气口 35通过排气装置腔34与出水腔33相连通,即排气装置用于排放管道中的气体使气体从排气口排放出去。其中,温控装置由电热执行器和阀门形成。如图2所示,排气装置是手动式排气阀。当然,排气装置也可以是自动式排气阀。由温控装置、排气装置和座体形成一个温控器总成,将该温控器总成运用到混水系统中在一次装配后,在管路中就形成了流量控制并且具有了排气功能,使得安装更方便;再者,温控装置和排气装置装配到一个座体上,其位置分布较为集中,便于检修。

    [0015] 温控装置腔32与进水腔31相垂直并位于进水腔31的上方。作为本实施例的直接变形,温控装置腔与进水腔之间采用其它角度、温控装置腔位于进水腔的其它方位。

    [0016] 排气装置腔34与出水腔33相垂直并位于出水腔33的上方。作为本实施例的直接变形,排气装置腔与出水腔之间采用其它角度、温排气装置腔位于出水腔的其它方位。

    [0017] 排气口 35与排气装置腔34相垂直并位于排气装置腔34的上方。作为本实施例的直接变形,排气口与排气装置腔之间采用其它角度、排气口位于排气装置腔的其它方位。

    [0018] 排气口 35的开口朝上。排气口 35也可以朝向其它方位。

    [0019] 为了便于装配,该温控器总成还可以装置四通阀4,该四通阀4与座体3相连接,其通过管子连接件相固定连接。本实施例给出的温控器总成集四通阀、温控装置和排气装置于一体,将该温控器总成运用于混水系统中,装配更方便,实现一次性连接使得该管路上具有流量控制和排气功能。再者,温控装置和排气装置共用一个座体,使得结构更加紧凑,其位置分布较为集中,便于检修。
