  • 北京地暖案例分析

  • 来源:  发布时间:2014-11-04  浏览:347
  • 摘 要:如果说安安是地暖界的一个草根行家,那么工程实践便是安安最好的老师。本专题就通过案例,一起探讨如何才能把地暖做得更好。

    文章转自安安,感谢安安给大家提供这么好的文章,方便学地暖的人学习,谢谢~


    关键字:分水器位置  地面超温

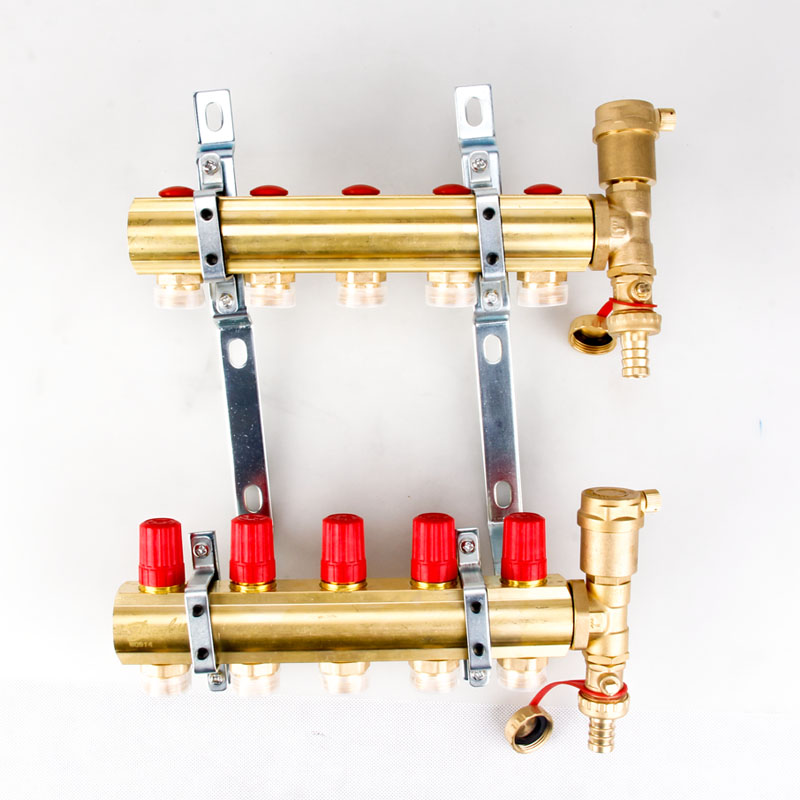

    分水器位置



    正 文:


    曾经有个初次做设计地暖的朋友,问了我一堆问题,比如间距的计算,分水器的位置,热指标的经验数值等等。其实这些最基本的计算,大家应该都会了,只是初次设计,心里没底。缺少经验是可以理解的,没有一个人生下来就会跑。安安鼓励朋友们大胆的迈开步子,摔倒了大不了再爬起来。设计完了,给有经验的设计师看看,帮着把把关。参考别人的图纸,对比一下,哪里不同,哪种做法更好。被别人指出来,也没什么大不了,错了就改呗。同样的错误我们只会错一次,下次就不会错啦。安安不会嘲笑蹒跚学步的朋友,因为安安也是这样一步步走过来的。幸运的是,安安遇到了许多乐于帮助的网友。


    网友:工程在廊坊,室外用的是地源热泵,供回水是40/32做住宅地暖。室内负荷就是楼上楼下、户间都算上,再加上家具遮挡我觉得300足够,对不对呢?节能住宅中唐山地区地板辐射采暖间距是多少?


    安安:个人意见啊,应该能达到18℃左右,达到国家对室内温度的最低要求,再高就费劲了。我设计地暖的时候,供水一般不低于45℃。我家是小区锅炉房,供水烧到55度,室内能达到22℃~25℃,水源热泵这个东西温度肯定不如市政热源,室内盘管可以适当加密,或者加大机组。


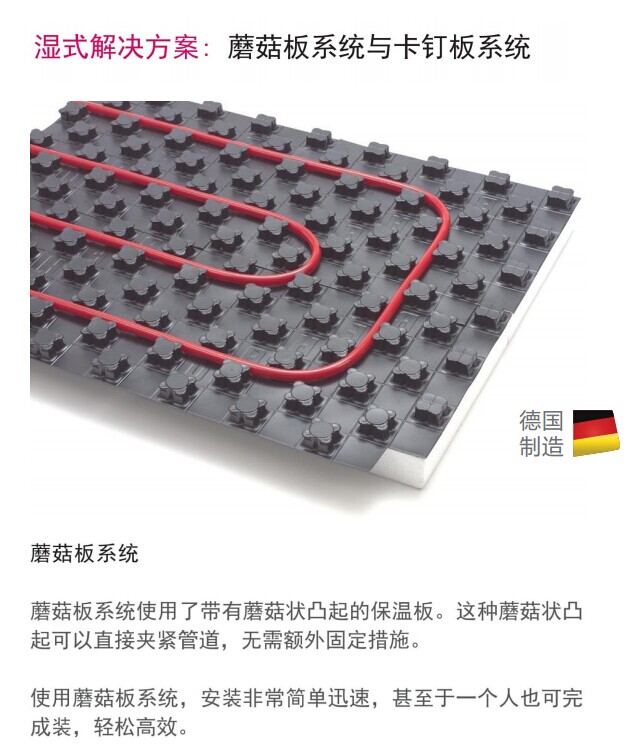

    地暖




    说明:《住宅设计规范》对居室的一般温度要求是18℃。而分户计量要求留有2℃的余量。也就是说供暖设备应该有能达到20℃的能力。对大多数人来说,18℃已经不冷了。但是对于老人、小孩、体弱者会感到很不舒服,他们需要更高的热舒适性。安安老家的新农村建设采用的是水源热泵,回家的时候明显感觉不如城里的供暖效果好。小区锅炉房、水源热泵、市政供热,是不同的热源方式。不管采用哪一种,衡量一种采暖系统是否节能,不应该以牺牲业主的舒适性作为代价的。只有让室内达到同一舒适性,比较能耗才有实际意义。安安暂不评价哪种方式更好,只希望让朋友们用同一把度量衡去度量节能。

    网友:给我发个规范呗,《住宅设计规范》年前还是修订版,现在正式啦。我给你传个图,你有时间帮我看看,起居室算完75W/平米,200mm—80W/平米,150mm—87W/平米,选择哪个间距更合适?我第一次做,一点底也没有,负荷加上楼上楼下的户间也不小,qx<100,我看了地表温度不超28℃或32℃(20+9.82*qx/100)这样的话qx在100左右就行啊。


    地暖

    地暖


    安安:先给网友下了规范,传了过去。然后帮网友看图。看到间距基本都200mm,地暖管道长度标注精确到了毫米。安安说,校核一下地面的平均温度是否超过规范要求。建议降低平均水温。间距建议采用250mm、300mm。


    说明:根据经验,大多房间采用250mm、300mm的间距就可以了。200mm的间距一般只使用在卫生间、厨房这样人员短期停留的房间。一般来说,山墙处的房间、带有推拉门的房间采用250mm的间距,其他房间采用300mm就差不多了。这里安安清楚的告诉朋友们经验数据不是让各位设计师偷懒、不计算直接用,而是作为设计计算的参考标准。计算过很多的地暖都是这个样子的,如果您计算出的出入太大,就要检查一下是否哪里考虑的有问题了。



    上面这张图,厨房右侧有洗菜盆、煤气灶、橱柜,只能盘一部分,采用了200mm的间距;卫生间有坐便、脸盆等不能全盘,采用了150的间距;南侧山墙处卧室采用了250mm的间距。请注意:北侧山墙处卧室采用200mm,一般来说很可能让地面的平均温度超过规范规定,应减少到230mm~250mm。南侧客厅的间距采用了300mm,也不是最理想的。客厅如果不做推拉门,耗热量较大,可能有冷辐射感,建议采用250mm~280mm的间距。工程上的图纸设计,不同设计师有着不同的理解。只要达到了国家规范的要求,就不能说错。但是只有讨论了,比较了,才有更好。做一个优秀的地暖工程师是我们每个地暖人的梦想,为此我们要多动动脑筋,想一想。地暖的间距确定,不光要考虑楼层位置、是否把边,还要考虑是否有推拉门、房间进深的大小等情况,这正是我们需要认真进行负荷计算的必要。计算结果和经验热指标相结合,用相对热指标的大小,确定地暖的相对间距。


    顺便说一点,图纸上的盘管长度标注精确到0.1米就可以了,不用精确到毫米的。


    网友:在北京地暖看您的专栏,对我们这些初学者帮助挺大。地暖竞争很激烈,我想系统学习地暖设计,拿着图纸去接活。北京有地暖培训班,他们学设计需要CAD基础。


    安安:在这里,安安真诚的建议您在参加培训班前认真的熟悉一下CAD绘图。就好比上过学前班,才能更好的开始正式的国家教育。



    下个教育版的或者试用版的软件,搜搜学CAD的视频。上“北京地暖”在《和安安学地暖》专栏,找到CAD实用命令介绍--《和安安学地暖》之谈CAD命令,这个专题将告诉您,CAD需要学到什么程度(会画圈和直线基本就行了),您再顺便看看地暖盘管的绘图技巧--《和安安学地暖》之绘图技巧等专题,我觉得您已经学会了最基本的绘图方法了,剩下的就是在工程中运用和练习速度了。

    这个时候您再上个地暖培训班,系统的学习地暖的设计、施工,经过正规的训练,取得上岗证书,才真正迈进了从业资格的大门。

    北京地暖是和安安学地暖专题唯一发布媒体,很多专题是安安自己总结的经验。有的东西在别的资料是找不到的。和安安学地暖专题面对地暖初学者,采用通俗易懂的语言,浅显易懂。安安是设计院一线的设计师,以科普方式向朋友们普及地暖规范、常识;转眼间已经和北京地暖合作了6年了,安安邮箱至今还珍藏着第一封给北京地暖的电子投稿:

    如果您在工作或学习中遇到什么问题,欢迎发邮件到《北京地暖》编辑部,让我们一起探讨,共同进步。作为北京地暖的一员,安安诚挚欢迎您的参与!安安将继续努力办好我们的专题,让订阅北京地暖,成为您不悔的选择。

    参阅资料:

    《实用供热空调设计手册》(最新版上、下册)

    《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)(本文简称为《水暖验规》)

    《采暖通风与空气调节设计规范》GB 50019-2003(本文简称为《暖规》)

    《地板采暖应用技术规范》(DBJ-T 01-49-2000)

    《地面辐射供暖技术规程》( JGJ142-2004)(本文简称为《地暖规程》)

    《建筑工程设计文件编制深度规定》2003版
