  • 北京地暖专家经验:地暖铁丝网和地暖管的间距

  • 来源:  发布时间:2014-11-13  浏览:516
  • 本期要目:1.北京地暖专家经验:铁丝网放地暖管上面的作用主要是要其均匀的传热,让热量最大效率的辐射散发,这样要优于铁丝网放在地暖管下方,用这样的施工作法对吗?我是否可以赞同这样的说法或作法。2.管距是否因地而异?间距400mm是否科学?3.保温板之间的空隙如果不处理,其热量是否有流失?边角材料是否可以不固定?4.我们能否可以从美学的角度出发,让施工成为美学工艺呢?5.水暖6个压是通行的吗?这种带压回填是可靠的吗?铺设好的水暖管道上直接通行小推车,对地暖管有影响吗?


    地暖管



    在地暖网地暖论坛中有一位称之为西藏莱兹邦地暖的朋友针对一个样板工程施工中,提出了五个问题,希望所有读者认真思考,引起共鸣。这5个问题是地暖施工中最常见而又不引起重视的问题,有个别问题在地暖界还存在争论不休,希望读者读后百家争鸣。



    问题一:铁丝网的作用与放置位置。

    我所见的水暖施工中,铁丝网一般都是放在反射膜上面,地暖管下面,如果我的理解没错,这个应该是传统的作法。当施工员询问专家时,专家说:铁丝网放地暖管上面的作用主要是让其均匀的传热,让热量最大效率的辐射散发。这样要优于铁丝网放在地暖管下方。

    我是否可以赞同这样的说法或作法,以至于在以后我做水暖时学以致用的应用这样的施工作法?


    地暖管




    解答专家:钢丝网的目的是使加热管定位,防止在浇捣填充层时产生位移。根据现行地面辐射供暖技术规程《JGJ142-2004》有关规定,加热管固定装置有多种方法,目前国内外比较典型的常采用本规程引用的四种通常做法,通过在大量的工程实践中证明,这四种做法都是可行的。加热管应设固定装置,可采用以下方法固定:


    1. 用固定卡将加热管直接固定在绝热板或设有复合面层的绝热板上;

    2. 用扎带将加热管固定在铺设于绝热层上的网栅上;

    3. 直接卡在铺设于绝热层表面的专用管架或管卡上;

    4. 直接固定于绝热层表面凸起间形成的凹槽内。

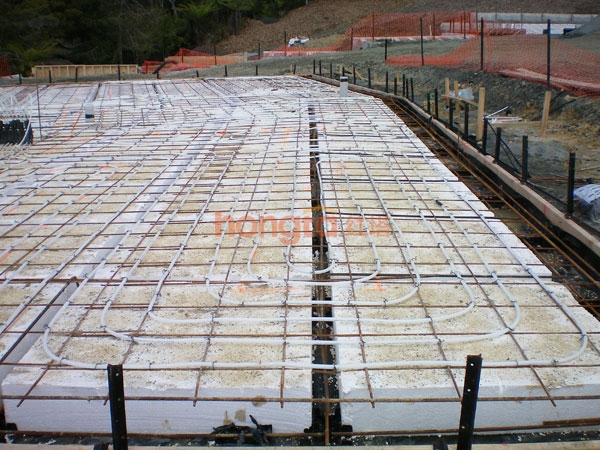

    规定中规定“用扎带将加热管固定在铺设于绝热层上的网栅上”,网栅实际上称之为钢丝网。铺设钢丝网,一般采用低碳钢丝网,采用直经Ф2.0的热浸镀锌钢丝网,网格规格采用不大于100×100。钢丝网对接铺设,对接处用绑丝连接固定。

    这条规定就非常清楚地说明绝热层上铺设钢丝网,在钢丝网上铺设加热管,加热管与钢丝网采用塑料(注:绝不能采用钢丝或铁丝扎带)扎带。


    地暖管




    另外,问题中所谓的专家说:“铁丝网放地暖管上面的作用主要是要其均匀的传热,让热量最大效率的辐射散发” 。编者认为这种说法有点不切实际、无中生有。按这位专家的理论而言,假如铁丝网在地暖管下面,就不能均匀的传热让热量最大效率的辐射散发?为此,编者认为,铁丝网铺设有两个作用,首先第一个作用是固定加热管,另外一个作用是使填充层中混凝土或水泥砂浆与铁丝网凝固后变为一块整体地面。由于结构层的钢支模等原因,在楼板浇捣时平面产生凸凹及不平整,当铺设聚苯泡沫塑料绝热层时,也同样在结构层平面与聚苯泡沫塑料绝热层之间存在空隙,当填充层压在聚苯泡沫塑料绝热层时,由于填充层重力作用会产生局部下沉,在下沉作用下使地面极易产生变形,所以地面上产生不规则的裂缝,铺设铁丝网正好增加混凝土中的强度,使地板变为一块整体地面,避免了局部下沉地面产生裂缝的可能性。在工程实践中也证实采用铁丝网的混凝土填充层产生的裂缝比混凝土填充层不加铁丝网的不规则的裂缝要少的多。因此,有的房地产开发商要求在加热管上部再增加一层铁丝网,为增加混凝土填充层强度防止地面裂缝所采取的又一个措施。


    还有一个说法,为增加混凝土填充层强度将铁丝网设置在加热管上部比设置在加热管下部要好,从理论上分析,这种说法是有道理的。但是,上面内容提到铁丝网的最重要一个作用是固定加热管,假如铁丝网在加热管上部又怎样固定加热管?

    总之,铁丝网在加热管下部无论现行地面辐射供暖技术规程还是当前施工做法都符合规程有关要求。


    地暖管



    问题二:地暖管的间距。


    北京地暖专家给我们的图纸中,从进门至屋中央管铺间距分别是130mm、200mm、300mm、400mm。施工员看着屋中央的400mm距离发愣,他说,在西藏他施工的水暖案例中,从未有过400mm的距离,最大的距离也就300mm。专家说:屋中央热量集中,散热少,管距是可以相对大一些。同样,我默默的看,听。请问管距是否因地而异?间距400mm是否科学?


    解答专家:根据现行《地面辐射供暖技术规程》JGJ142-2004附录A“单位地面面积的散热量和向下传热损失”列表中加热管间距最大为300mm。现修编《辐射供暖供冷技术规程》JGJ142-xxx报批稿中附录A“单位地面面积的散热量和向下传热损失”列表中加热管间矩最大为500mm。在北京市地方标准《地面辐射供暖技术规范》DB11/806-2001附录B“混凝土填充式热水供暖地面单位面积的散热量”列表中加热管间距最大为500mm。通过以上两个现行规程及规范有关规定,加热管最大间距为500mm的散热量有据可查,证实了近几年来民用建筑贯彻政府第三次节能建筑的实施,建筑能耗进一步降低,过去2004年编制的地面辐射供暖技术规程已经难以满足节能建筑能耗减少、加热管间距增大的要求,新的现修编《辐射供冷暖技术规程》JGJ142-xxx报批稿中的有关内容正好适应或满足当前节能建筑能耗的需求。


    地暖管



    关于从进门至屋中央管铺间距分别是130mm、200mm、300mm、400mm是符合现修编《辐射供冷暖技术规程》JGJ142-xxx3.5.7条“加热(供冷)管距离外墙内表面不得小于100mm,与内墙距离宜为200mm~300mm。距卫生间墙体内表面宜为100mm~150mm。”及3.5.8条“现场敷设的加热(供冷)管应根据房间的热工特性和保证地表面温度均匀的原则,考虑管材允许的最小弯曲半径,分别采用回折型(旋转型)或平行型(直列型)等布管方式。热负荷(冷负荷)明显不均匀的房间,宜采用将高温管段(低温管段)优先布置于房间热负荷(冷负荷)较大的外窗或外墙侧的方式。”现行有关规程及规范要求。但是,我曾见过不少设计院出的施工图,还有现场施工工地,假如房间有较大的外窗,可采用外窗或外墙侧加密的方式,其余间距应为某一个间距为宜,其原因是已知某个房间散热量、知道供回水温度、室内设计温度、面层的不同的热阻,就能通过计算表找出加热管间距。如果一个房间有多个加热管间距,其铺设每平方米加热管的散热量为动态的,计算较复杂,因此,按常规,大面积施工,一个房间最多两种加热管间距为宜。如果,一个样板间按照铺间距是分别是130mm、200mm、300mm、400mm也尽有可能,也能理解。



    问题三:保温板之间的空隙如果不处理,其热量是否有流失?边角材料是否可以不固定?如果不固定,回填时若不小心将边角材料碰掉埋于地暖管上面,有热量影响么?


    边角保温或地面保温板铺设时总会有缝隙,这种情况下,我们先将保温材料稳固于墙面。地面保温板之间的空隙一般剪切小块保温材料镶嵌后,再用胶带稳固。这种作法琐碎,费时,但其作用,相信各位看官及专家们会认同的。而我所见的此例施工没有这样的作法。其解释说:这个要埋在回填下面的,看不到的。嗯,看不到的,我也明白。可如果施工时有业主在旁看着呢?


    解答专家:“保温板之间的空隙”在现行地面辐射供暖技术规程《JGJ142-2004》表F.0.4绝热层安装工程质量检验表一般项目3中作出了有关规定,即绝热层接合处无缝隙。同时还规定了绝热层厚度允许偏差±5,绝热层密度±5%,绝热层安装后的平整度每米±5。另外,地面绝热板之间采用胶带稳固的做法是正确的,不存在埋在回填下面看不到的,就可以偷工减料,这种对工程质量极不负责任的态度应受到世人的谴责。


    另外,墙面边角材料(称之为边角保温带,也有人称之为边角伸缩缝),是否可以不固定?据我多年的施工经验认为墙面边角材料应与墙内表面固定,固定的方法有两种,其一,采用胶粘的方法固定,其次,将高为80mm的边角保温带紧靠墙面,再将地面绝热层板紧靠边角保温带。


    为了促进地暖施工技术的进步,这里介绍国外的一种边角伸缩缝制做及固定方法,首先由工厂制做高为80mm,厚为20mm的边角伸缩缝,并在伸缩缝的两瑞加工为45°的斜角,施工安装时将两个45°的斜角粘在一起再固定至墙面,完成边角伸缩缝的安装,其实边界保温处理不好热量肯定要损失的。


    施工安装操作要点及应注意的问题:

    1)板式绝热层铺设要求:

    (1)板式绝热层铺设时,板与板之间拼接必须严密、错缝拼接;

    (2)板缝之间要用胶带粘贴牢固,使绝热层成为整体;

    (3)绝热层上铺设隔热层时,隔热层之间应重叠搭接,搭接至少重叠50mm,并用胶带粘牢;

    (4)条件允许时,可在施工前用胶将隔热层粘贴在绝热层上;

    (5)在直接与土壤相接触或潮湿房间(卫生间)的绝热层下,铺设防潮层或隔离层。

    2)绝热层铺设注意问题:

    (1)绝热层的基面必须平整,在铺设绝热层前先用1m靠尺检查原始地面的平整度,当高低差>8mm时必须先做一层找平层;

    (2)绝热层基面还必须干燥、无裸露钢筋、落地灰浆、石块等杂物,墙面根部平直,且无积灰现象。

    铺装后的绝热层表面要平整,无起鼓、翘曲现象;



    问题四:我们能否可以从美学的角度出发,让施工成为美学工艺呢?

    反射膜的作用无论水暖电暖都应该是等同的。可铺设的直观形象是否还要?从我的照片可以看出,整个反射膜邹邹巴巴,横直不一,拖三斜四。当然,这个也是要被回填埋住的,以后是看不到的。


    解答专家:曾记忆中反射膜的铺设与加热盘管固定有关,在工厂就将绝热层与反射膜用胶粘结压平,从表面上看应为一个整体,表面平整光滑,铺设后加热盘管用塑料卡钉固定,由于反射膜与绝热层粘结较紧密,这就是不至于使加热盘管翘起的原因所在。目前反射膜的作用与加热盘管固定无关,当绝热层板铺设后再在绝热层板上 铺上一层反射膜,因此,施工不注重质量,出现反射膜邹邹巴巴,横直不一,拖三斜四现象是司空见惯了,什么叫美学、什么叫质量,这一切都放置在脑后了。

    编者认为,地暖的施工质量良莠不齐,只要地暖企业都把施工质量放在首位,我深信地暖产业生命力更强。
