北京地暖混水系统的采暖系统应用结构
权利要求(3)
1. 一种二次系统和北京地暖混水系统的采暖系统应用结构，其特征在于：它包括一次侧主供水管道（2)、一次侧主回水管道（4)、二次侧主供水管道（5)和二次侧主回水管道（3)，在一次侧主供水管道或一次侧主回水管道上设有至少一台循环泵，称为一次泵（18);在二次侧主供水管道或二次侧主回水管道上设有至少一台循环泵，称为二次泵（18);所述一次侧主供水管道（2)、一次侧主回水管道（4)、二次侧主供水管道（5)和二次侧主回水管道（3)由一个四通阀（6)的四个端子连接；在二次侧主供水管道（5)和二次侧主回水管道（3)之间设有调节支管I (8)，调节支管 I (8)上设有单向压差调节阀I (9)；在二次侧主供水管道（5)中设有温度传感器（10)和温控阀体（11)，温控阀体位于四通和温度传感器之间，温度传感器（10)通过毛细管远传温控头（12)与温控阀体（11)连接。
2.根据权利要求1所述的二次系统和北京地暖混水系统的采暖系统应用结构，其特征在于：在二次侧主供水管道（5)和二次侧主回水管道（3)之间设有防止二次泵憋泵的调节支管II (13)，调节支管II (13)上设有压差调节阀II (14)，所述二次泵（1)设于二次侧主供水管道 (5)上并位于调节支管I和调节支管II之间。
3.根据权利要求1或2所述的二次系统和北京地暖混水系统的采暖系统应用结构，其特征在于： 所述一次侧主供水管道（2 )通过三通阀（15 )连接四通阀（6 )其中一个端子，该三通阀（15 ) 第三个端子连接另一路末端供水管道（16);所述一次侧主回水管道（4)通过三通阀（15)连接四通阀（6)其中一个端子，该三通阀（15)第三个端子连接另一路末端回水管道（17);在一次侧主回水管道（4)中设有压差调节阀III(7)。
说明
一种二次系统和北京地暖混水系统的采暖系统应用结构
技术领域
[0001] 本实用新型涉及地暖系统、散热器采暖系统、风机盘管系统、毛细管系统及其他需要调节供水温度的采暖系统，具体指一种有一次侧和二次侧之分的地暖系统或其他采暖系统，该系统同时具有一、二次侧均压和去耦的功能、混水功能、压差平衡及保护功能和支路水力平衡功能。
背景技术

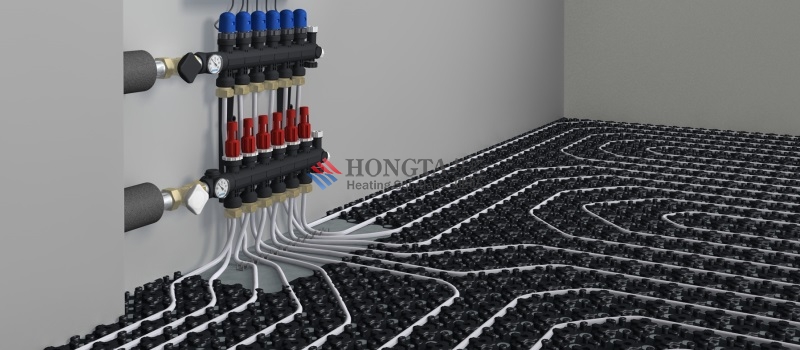

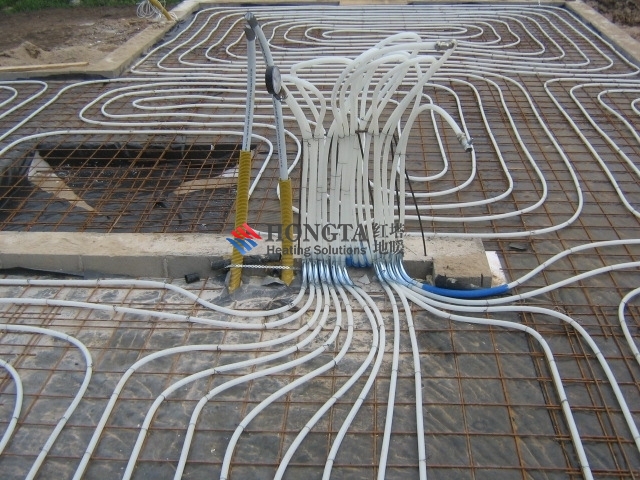

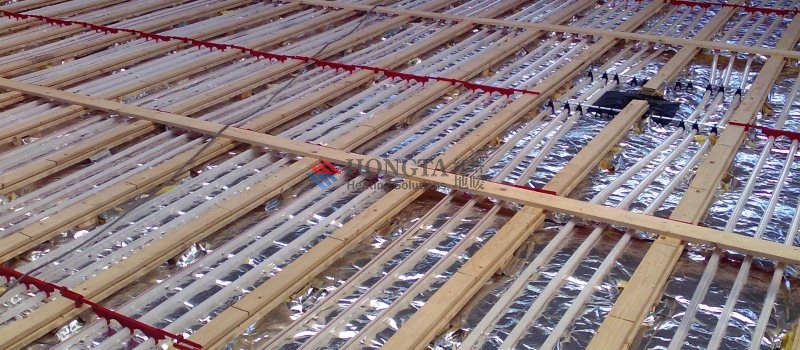

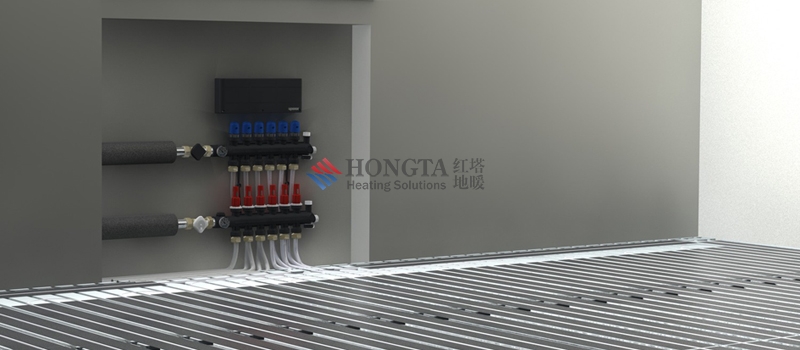

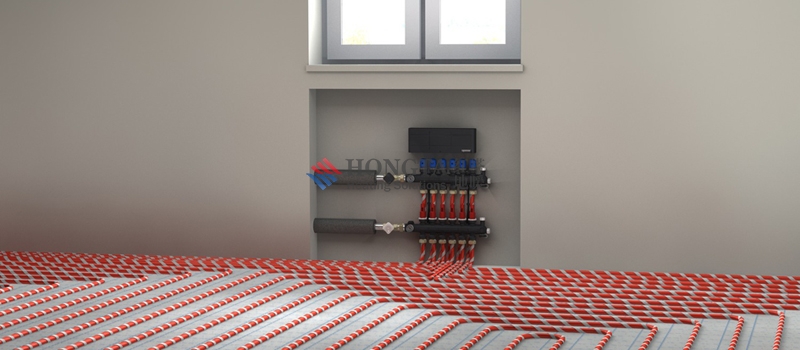

[0002] 地板采暖系统作为供热的一种方式，其工作原理为：从锅炉出来的热水(热媒）通过主供水管道进入分水器总成，分水器总成由若干套支路分水器组成，支路分水器作为热水进入各个具体房间的分配器，其出口连接着进入各个房间的地暖盘管，热水通过地暖盘管传导热覆盖的混凝土蓄热层，而后以辐射热的形式加热房间空气达到采暖的目的，最后再通过回水管道和集水器总成回到锅炉循环加热。
[0003] 根据《低温热水地面辐射地面供暖规程》（JGJ142-2004)规定：地板采暖供水温度 ^ 60°C，供回水温差不宜超过10K。然而对于锅炉及其他热源而言，通常是在高负荷状态下效率最高。为了充分发挥锅炉最佳的工作效率，应当设定锅炉高温出水；同时为了防止低温回水与锅炉高温炉膛形成冷凝时析出的酸性冷凝水对锅炉、管道、阀门及其他相关部件的腐蚀，要求锅炉回水温度不能太低，并且锅炉进回水温差不能太大，通常不超过25K。由此在末端和锅炉端存在不同供水温度的冲突。实践中，往往是以满足末端为设计要求，因为这涉及到地暖管道使用寿命及采暖效果，由此不可避免地要牺牲锅炉的工作效能，同时较低温度的回水会产生腐蚀性较强的冷凝水，会对锅炉、管道、阀门及相关部件造成腐蚀，从而影响系统寿命。而为了满足末端的大流量选择较大水泵，也会带来其与热源泵的不匹配和冲突。
[0004] 风机盘管作为散热末端时，要求的供水温度彡600C，供回水温差3〜5K，也需要调节供水温度，并需满足更大的循环流量。
[0005] 通常热源端(锅炉）设置水泵，其动能主要以满足热源输出热功即可，热源侧供回水温差为20〜25K。地暖散热末端由于需要满足较小的供回水温差(规范要求10K)，这时就需要较大的循环流量。如果是风机盘管或毛细管作为散热末端，由于需要更小的供回水温差(规范要求3〜涨），则需要更大的循环流量，由此就产生了热源端(锅炉）和末端(地暖系统、风机盘管系统、毛细管系统）流量上的冲突。
实用新型内容
[0006] 针对现有技术存在的上述不足，本实用新型的目的是提供一种可同时满足热源端 (锅炉)和末端(地暖系统、散热器系统、风机盘管系统、毛细管系统等)对供、回水温度要求及热源端和末端不同流量要求的采暖应用结构。
[0007] 本实用新型的技术方案是这样实现的：一种二次系统和北京地暖混水系统的采暖系统应用结构，它包括一次侧主供水管道、一次侧主回水管道，二次侧主供水管道和二次侧主回水管
3道。在一次侧主供水管道或一次侧主回水管道上设有至少一台循环泵，称为一次泵；在二次侧主供水管道或二次侧主回水管道上设有至少一台循环泵，称为二次泵；所述一次侧主供水管道、一次侧主回水管道、二次侧主供水管道和二次侧主回水管道由一个四通的四个端子连接；所述四通将系统分为一次侧和二次侧，该一二次侧系统（四通）可以起到均压和去耦的作用，可以满足一二次侧配置不同水泵或循环动力达到匹配不同流量的目的。
[0008] 在二次侧主供水管道和二次侧主回水管道之间设有调节支管I，调节支管I上设有单向压差调节阀I ；在二次侧主供水管道中设有温度传感器和温控阀体，温控阀体位于四通阀和温度传感器之间，温度传感器通过毛细管远传温控头与温控阀体连接。
[0009] 进一步地，在二次侧主供水管道和二次侧主回水管道之间设有防止二次泵憋泵的调节支管II，调节支管II上设有压差调节阀II，所述二次泵设于二次侧主供水管道上并位于调节支管I和调节支管II之间。
[0010] 所述一次侧主供水管道通过三通阀连接四通阀其中一个端子，该三通阀第三个端子连接另一路末端供水管道；所述一次侧主回水管道通过三通阀连接四通阀其中一个端子，该三通阀第三个端子连接另一路末端回水管道。本结构另一路供水管道和回水管道可以连接散热器或不需混水调温的高温供水系统，也可以连接风机盘管或其他供热末端，从而扩大了本系统的应用，使用更灵活。
[0011] 在一次侧主回水管道中设有压差调节阀III，以补偿一次侧接其他末端时候的压差，满足水力平衡。
[0012] 相比现有技术，本实用新型具有如下优点：
[0013] 1.由于系统分为一次侧和二次侧，两侧的供水和回水温度可分别调节和控制，因此能够同时满足热源端(锅炉或热泵等）和末端(地暖系统、散热器系统、风机盘管系统、毛细管系统等）对供水和回水的温度要求。设定高温出水及锅炉高负荷工作可以保证锅炉效率充分发挥，同时也避免了低温回水产生酸性冷凝水对锅炉、管道、阀门及相关部件的腐蚀，有利于提高系统寿命。
[0014] 2.同时本实用新型可同时满足热源端(锅炉或热泵）和末端(地暖系统、散热器系统、风机盘管系统、毛细管系统等）不同流量的需求。
[0015] 3.本实用新型亦可分别或同时满足不同末端(地暖系统、散热器系统、风机盘管系统、毛细管系统等）不同的供水温度及流量要求，应用面广，使用灵活。
附图说明
[0016] 图1一本实用新型实施例1结构示意图。
[0017] 图2—本实用新型实施例2结构示意图。
[0018] 其中，1- 二次泵；2- —次侧主供水管道；3- 二次侧主回水管道；4- 一次侧主回水管道；5-二次侧主供水管道；6-四通阀；7-压差调节阀III ；8-调节支管I ；9-单向压差调节阀I ；10-温度传感器；11-温控阀体；12-毛细管远传温控头；13-调节支管II ；14-压差调节阀II ；15-三通阀；16-另一路末端供水管道；17-另一路末端回水管道；18-—次泵。
具体实施方式
[0019] 下面结合附图对本实用新型作进一步说明。[0020] 参见图1，从图上可以看出，本实用新型二次系统和北京地暖混水系统的采暖系统应用结构，它包括一次侧主供水管道2和一次侧主回水管道4，在一次侧主供水管道或一次侧主回水管道上设有至少一台循环泵，称为一次泵18。还包括二次侧主供水管道5和二次侧主回水管道3，在二次侧主供水管道或二次侧主回水管道上设有至少一台循环泵，称为二次泵
1。一次侧主供水管道2、一次侧主回水管道4、二次侧主供水管道5和二次侧主回水管道3 由一个四通阀6的四个端子连接。
[0021] 在二次侧主供水管道5和二次侧主回水管道3之间设有调节支管I 8，调节支管 I 8上设有单向压差调节阀I 9。在二次侧主供水管道5中设有温度传感器10和（角型) 温控阀体11，温控阀体11位于四通阀6和温度传感器10之间，温度传感器10通过毛细管远传温控头12与温控阀体11连接。当温度传感器10检测到供水温度高于设定值时(该设定值可以调节)，通过毛细管远传温控头12将该信息传递给温控阀体11，温控阀体11将所在的二次侧主供水管道5关断，此时二次侧供水在二次侧主回水管道3、调节支管I 8和二次侧主供水管道5之间循环，达到混水调温的目的。
[0022] 在二次侧主供水管道5和二次侧主回水管道3之间设有防止二次泵憋泵的调节支管II 13，调节支管II 13上设有压差调节阀II 14，所述二次泵1设于二次侧主供水管道5上并位于调节支管I 8和调节支管II 14之间。这样当所有末端都关闭的时候，此时二次侧供水在调节支管I 8、二次泵1和调节支管II 14之间按箭头方向循环，可以防止二次泵憋泵。
[0023] 所述一次侧主供水管道2通过三通阀15连接四通阀6其中一个端子，该三通阀 15第三个端子连接另一路末端供水管道16 ；所述一次侧主回水管道4通过三通阀15连接四通阀6其中一个端子，该三通阀15第三个端子连接另一路末端回水管道17，其结构见图
2。本结构另一路供水管道和回水管道可以连接散热器，也可以连接风机盘管或其他供热末端，从而扩大了本系统的应用，使用更灵活。
[0024] 在一次侧主回水管道中设有压差调节阀III 7，以补偿一次侧接其他末端时候的压差，满足水力平衡。
