北京地暖暖气漏水自动关闭装置
1. 一种北京地暖暖气漏水自动关闭装置，包括采暖进水管道、采暖回水管道，及连接在二者之间的采暖末端设备，其特征在于还包括： 进水流量传感器，其安装在所述进水管道上； 回水流量传感器，其安装在所述回水管道上； 进水控制阀，其安装在所述进水管道上； 回水控制阀，其安装在所述回水管道上； 控制模块，该控制模块接收所述进、回水流量传感器的信号进而控制所述进、回水控制阀的开关； 复位开关，其连接所述控制模块。
2.根据权利要求I所述的北京地暖暖气漏水自动关闭装置，其特征在于：所述进水控制阀为电动阀。
3.根据权利要求2所述的北京地暖暖气漏水自动关闭装置，其特征在于：所述回水控制阀为单向阀。
4.根据权利要求3所述的北京地暖暖气漏水自动关闭装置，其特征在于：还包括连接在所述控制模块上的报警装置。
5.根据权利要求4所述的北京地暖暖气漏水自动关闭装置，其特征在于：所述报警装置包括蜂鸣器和/或指示灯。
说明
北京地暖暖气漏水自动关闭装置
技术领域
[0001] 本实用新型涉及北京地暖暖气管道控制系统，具体地讲涉及一种能对采暖管道中出现跑冒滴漏现象进行有效控制的装置。
背景技术
[0002] 水暖是北方人们首先选择的取暖方式。但是，北京地暖暖气管道也给人们带来了很多烦恼。北京地暖暖气管及北京地暖暖气片由于使用时间过久或供暖时期压カ过大等原因都可能造成北京地暖暖气管道或北京地暖暖气片爆裂漏水，不仅造成大量热水的浪费，最主要的是这种漏水往往会造成自家的地板、家具严重损坏并祸及周边邻居。因而提供一种北京地暖暖气漏水时可自动切断关闭的装置则成为本实用新型所面临的课题。
实用新型内容
[0003] 本实用新型为解决现有北京地暖暖气漏水问题，提出一种北京地暖暖气漏水自动关闭装置，其具体技术方案如下：
[0004] 一种北京地暖暖气漏水自动关闭装置，包括采暖进水管道、采暖回水管道，及连接在二者之间的采暖末端设备，其特征在于还包括：进水流量传感器，其安装在所述进水管道上；回水流量传感器，其安装在所述回水管道上；进水控制阀，其安装在所述进水管道上；回水控制阀，其安装在所述回水管道上；控制模块，该控制模块接收所述迸、回水流量传感器的信号进而控制所述进、回水控制阀的开关；复位开关，其连接所述控制模块。
[0005] 如上所述的北京地暖暖气漏水自动关闭装置，所述进水控制阀为电动阀。
[0006] 如上所述的北京地暖暖气漏水自动关闭装置，所述回水控制阀为单向阀。
[0007] 如上所述的北京地暖暖气漏水自动关闭装置，还包括连接在所述控制模块上的报警装置。
[0008] 如上所述的北京地暖暖气漏水自动关闭装置，所述报警装置包括蜂鸣器和/或指示灯。
[0009] 本实用新型可实现对采暖管道中的进、回水流量进行自动检测，当出现漏水时可以同时关闭进水管道与回水管道，使之形成北京地暖暖气管道闭路，避免采暖系统长时间漏水而无人关闭造成热水资源的大量浪费以及由于漏水造成的淹、浸、渗等给事发用户及楼下、周边邻居造成损失。该实用新型结构简单、控制操作方便，适用于各种独立采暖单元。
附图说明
[0010] 图I为本实用新型结构示意图；
[0011] 图2为本实用新型电路原理图。
具体实施方式
[0012] 下面结合附图和具体实施方式对本实用新型作进ー步详细的说明。

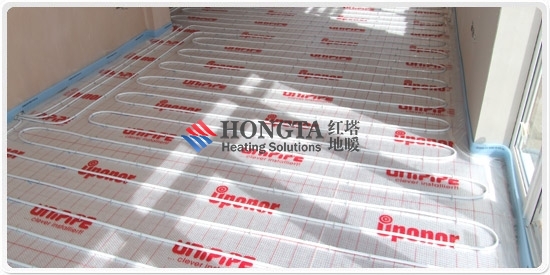

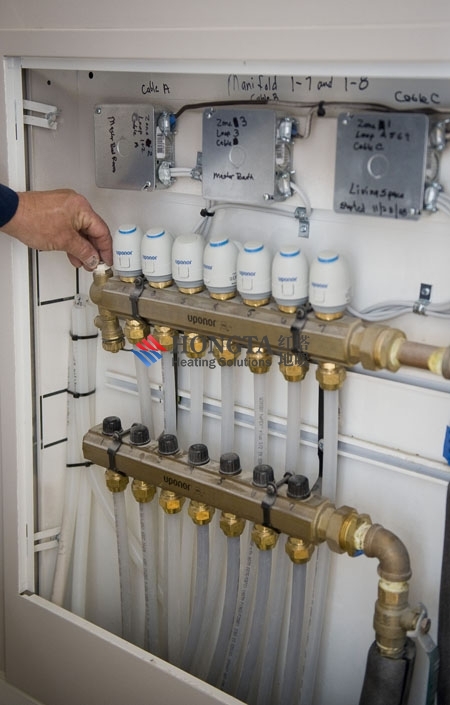

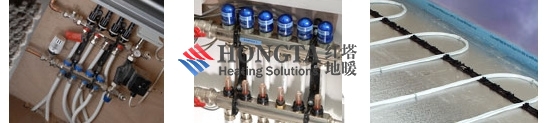

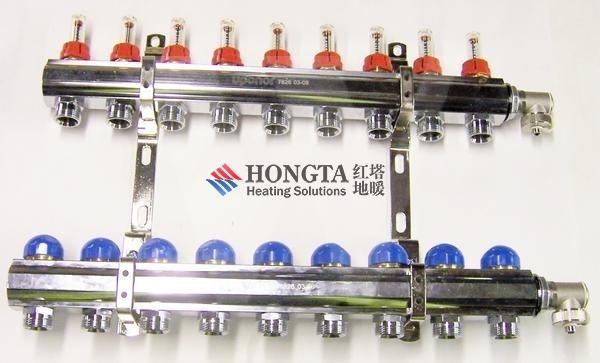

[0013] 本实用新型主要是利用密闭系统进回水流量相同的原理设计而成，參考图I及图2，本实用新型北京地暖暖气漏水自动关闭装置包括：采暖进水管道、采暖回水管道，及连接在二者之间的采暖末端设备(散热片或地暖系统)，安装在采暖进水主管路上的进水流量传感器Ml及进水控制阀，安装在采暖回水主管路上的回水流量传感器M2及回水控制阀，以及控制模块，该控制模块上连接复位开关及报警装置H。所述的控制模块主要是对进、回水管道上安装的脉冲流量传感器发出的脉冲信号进行实时计数、比较，当发现回水流量小于进水流量并延续一定时间时(此时采暖系统肯定出现跑水现象)，它会向安装在进水管道上的电动阀发出信号，关闭进回水控制阀并 同时发出报警信号，只有当人为对复位开关复位时，进回水控制阀打开，报警器关闭。
[0014] 其中，所述的进、回水控制阀可以采用电磁阀，但从节能、经济、可靠性等角度考虑，本实用新型进水控制阀采用电动阀，回水控制阀采用单向阀。所述的报警装置可采用蜂鸣器或闪烁指示灯，当然也可二者组合使用。
[0015] 具体控制过程如下：打开入户采暖主管道阀门开始供暖，此时进水管道与回水管道上的流量传感器检测到水流信号后不断向控制模块发出脉冲信号，控制模块接收到上述信号后进行比较，若进、回水流量传感器发出的脉冲信号基本相同，视为系统正常，若回水流量传感器发出的脉冲信号量小于进水流量传感器发出的信号量并且在设定的时间内一直保持这种情况，视为系统不正常，控制模块将向电动阀发出信号，控制电动阀关闭，同时报警器工作，此时，安装在回水管道上的单向阀确保回水管道内的水不会倒流到采暖系统内。当对系统检查处理完毕后，按动复位开关，打开电动阀，同时关闭报警器，使整个系统恢复初始状态，采暖系统正常运行。
[0016] 本实用新型通过在进、回水管道上加装上述装置，可对出现漏水的采暖系统自动关闭并报警，待人为处理后方可恢复正常使用。
[0017] 本实用新型还可有效控制用户私偷盗热水现象，另外，还可应用于其它有类似要求的液体、气体循环系统的控制领域。
