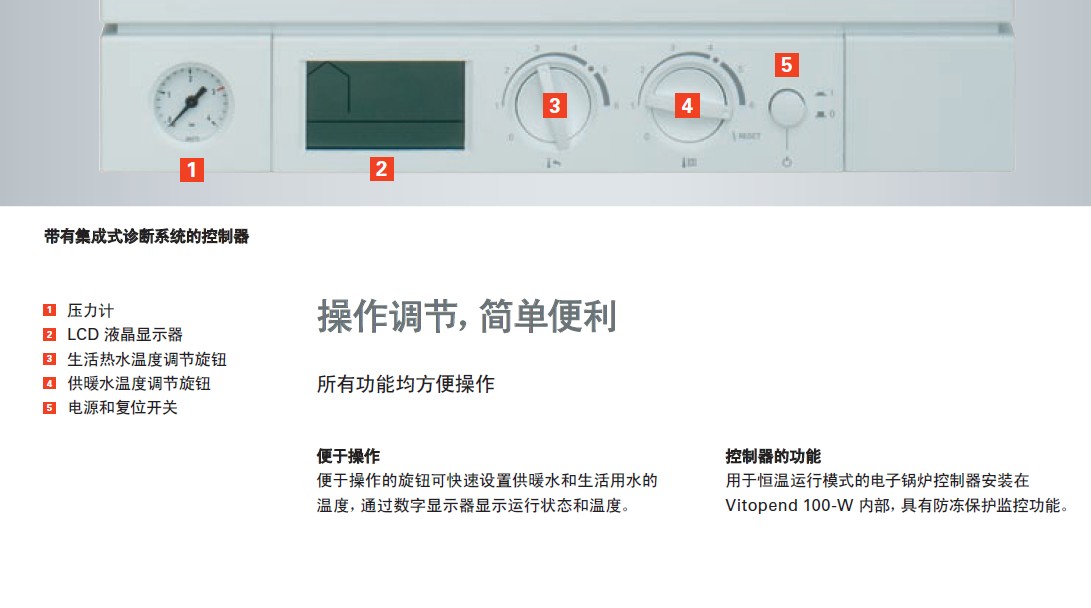

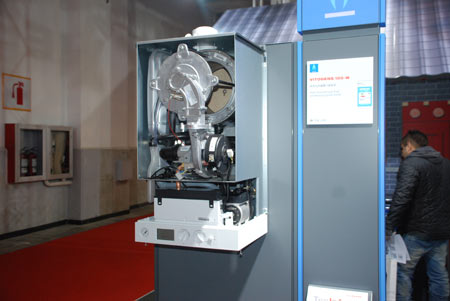

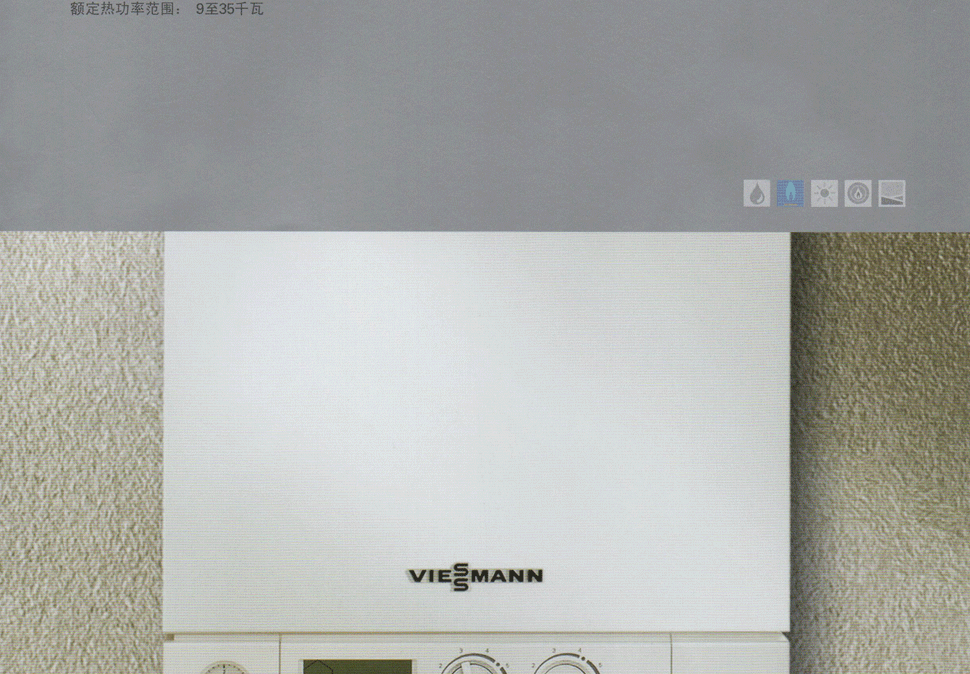

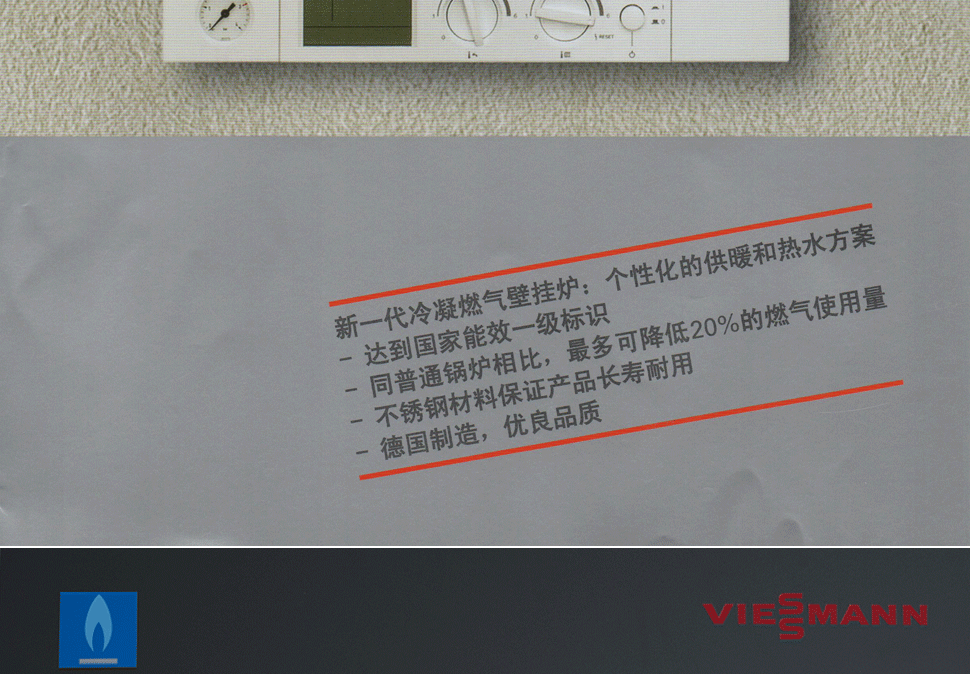

菲斯曼冷凝壁挂炉开关以及操作面板美观灵活；

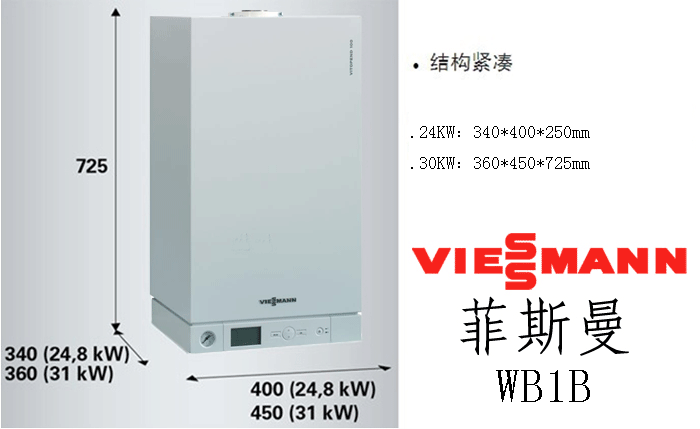

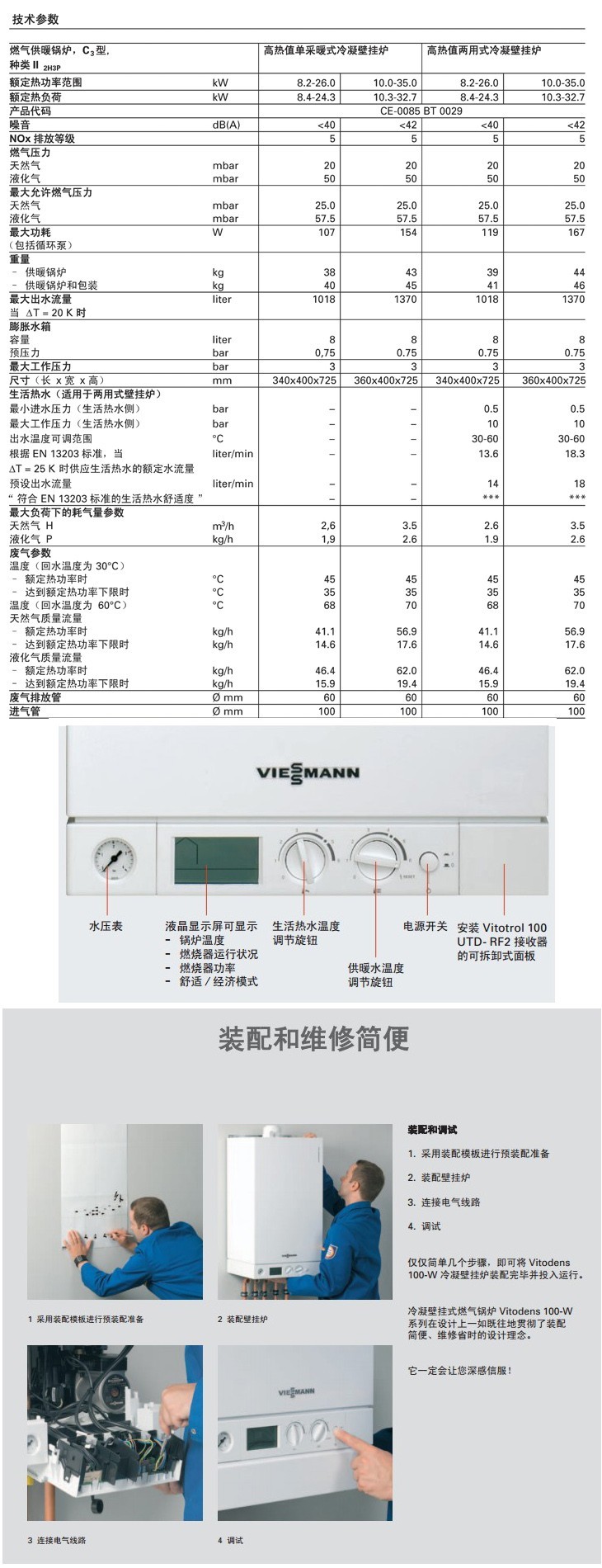

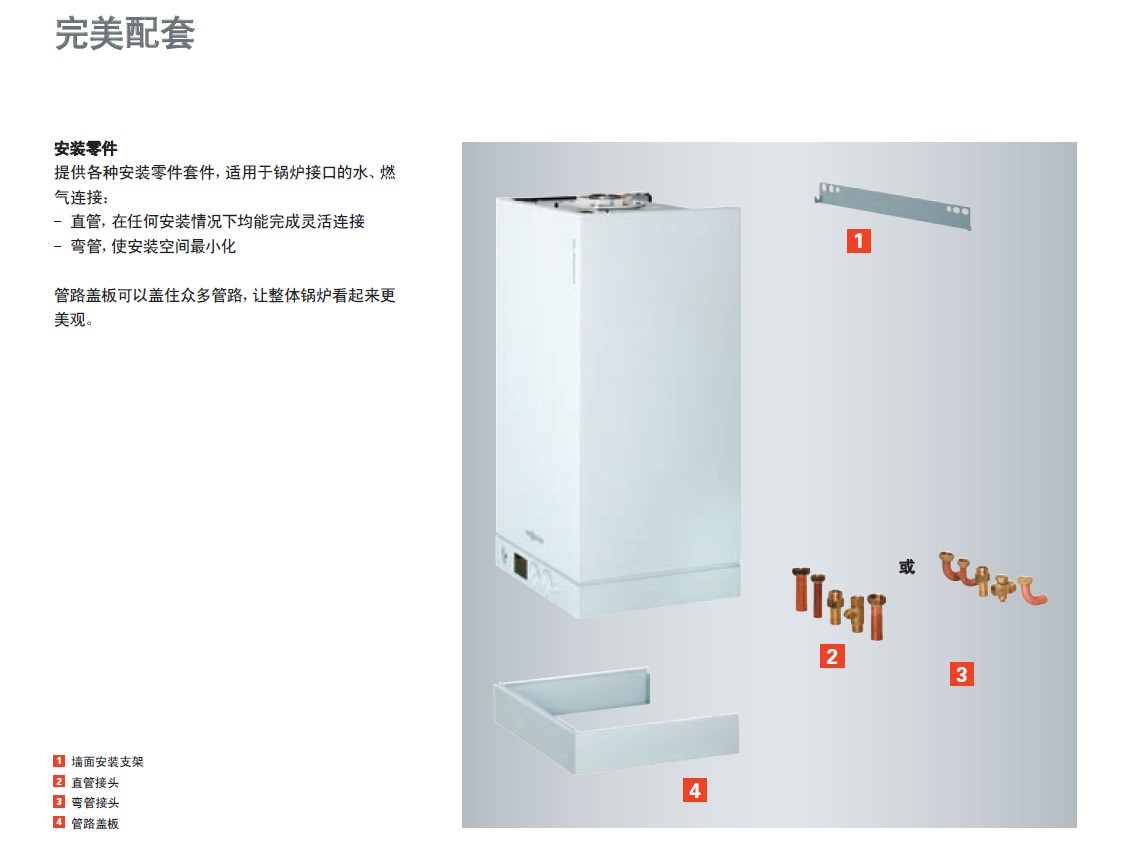

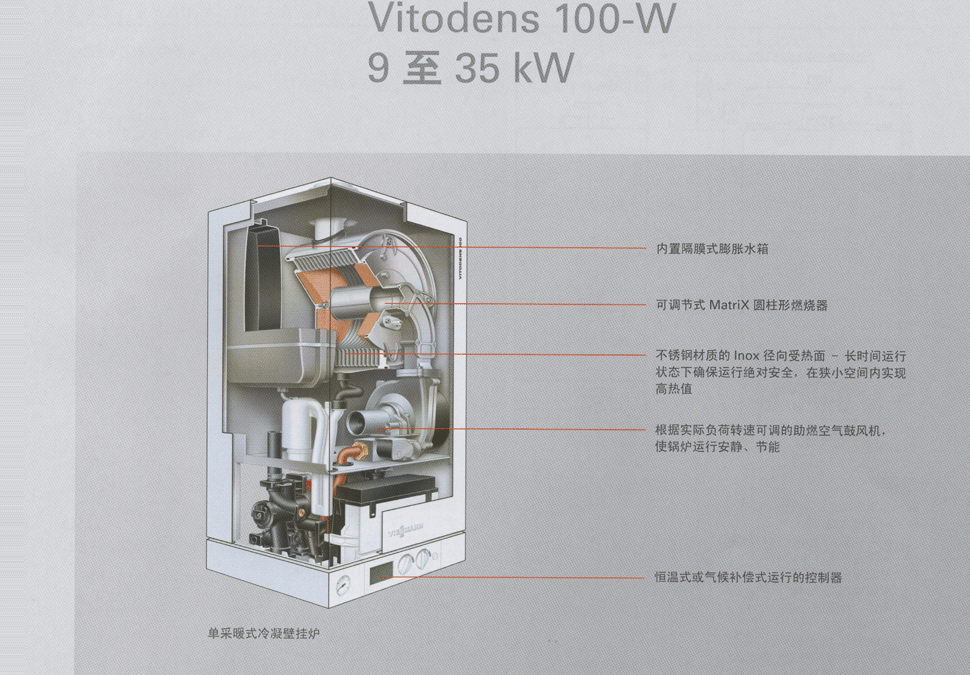

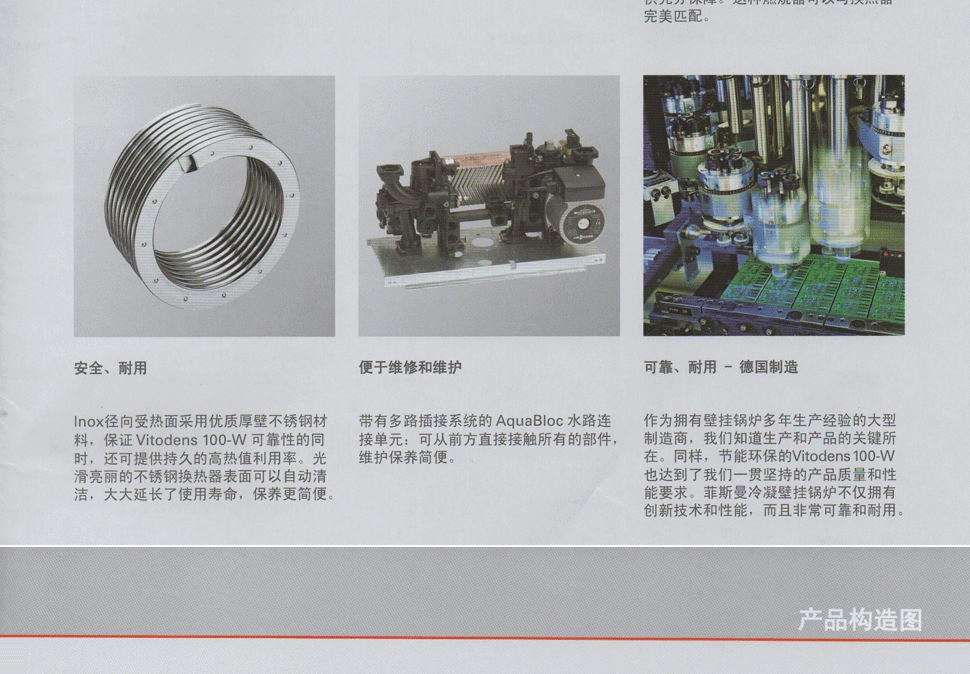

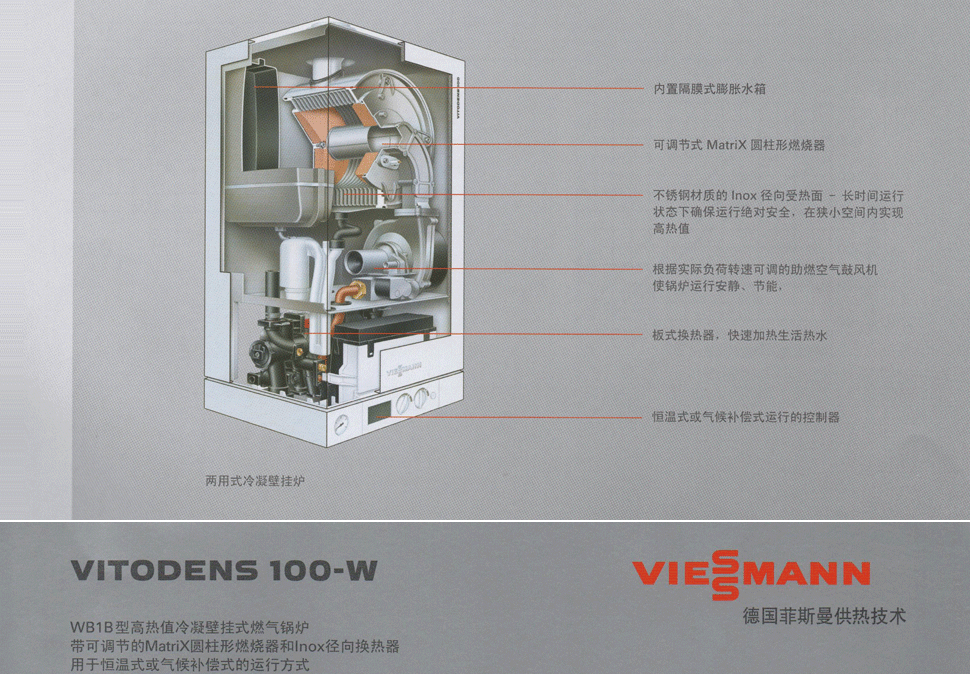

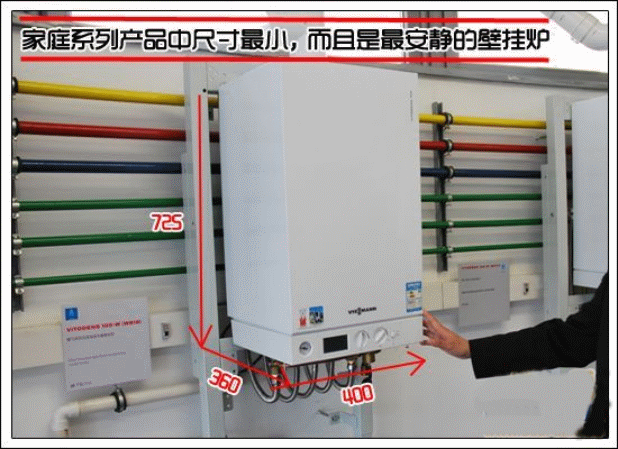

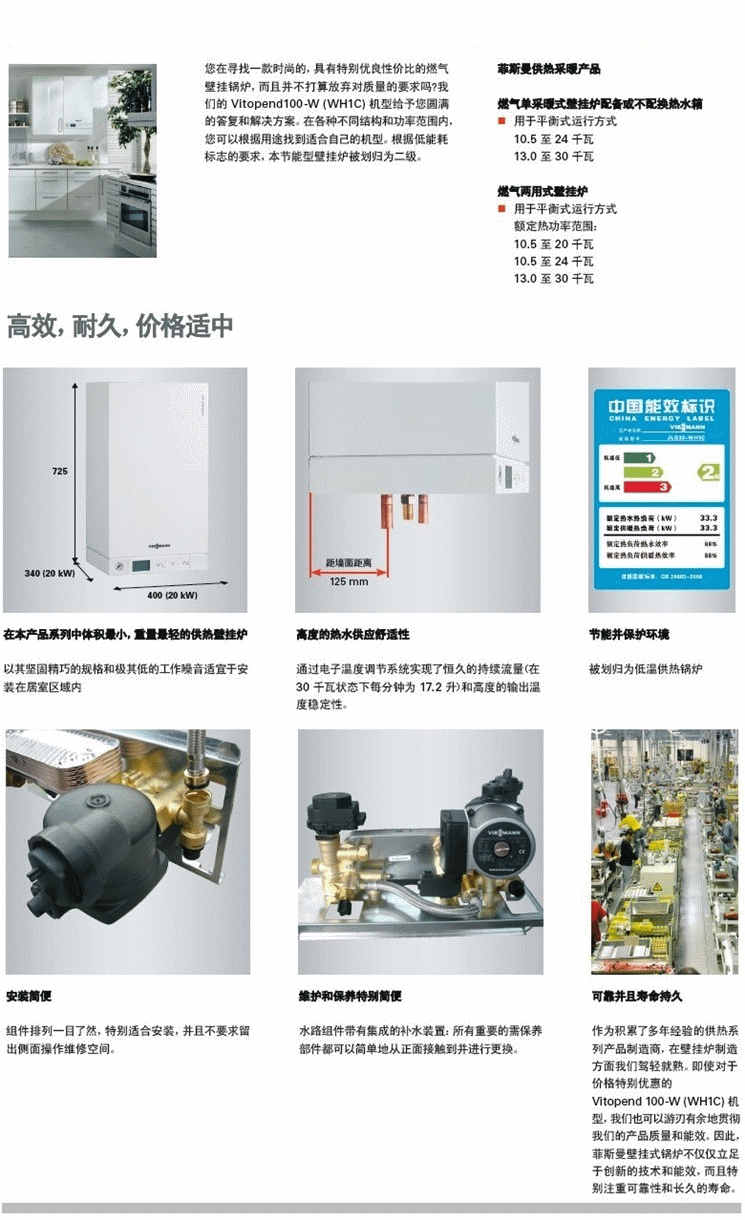

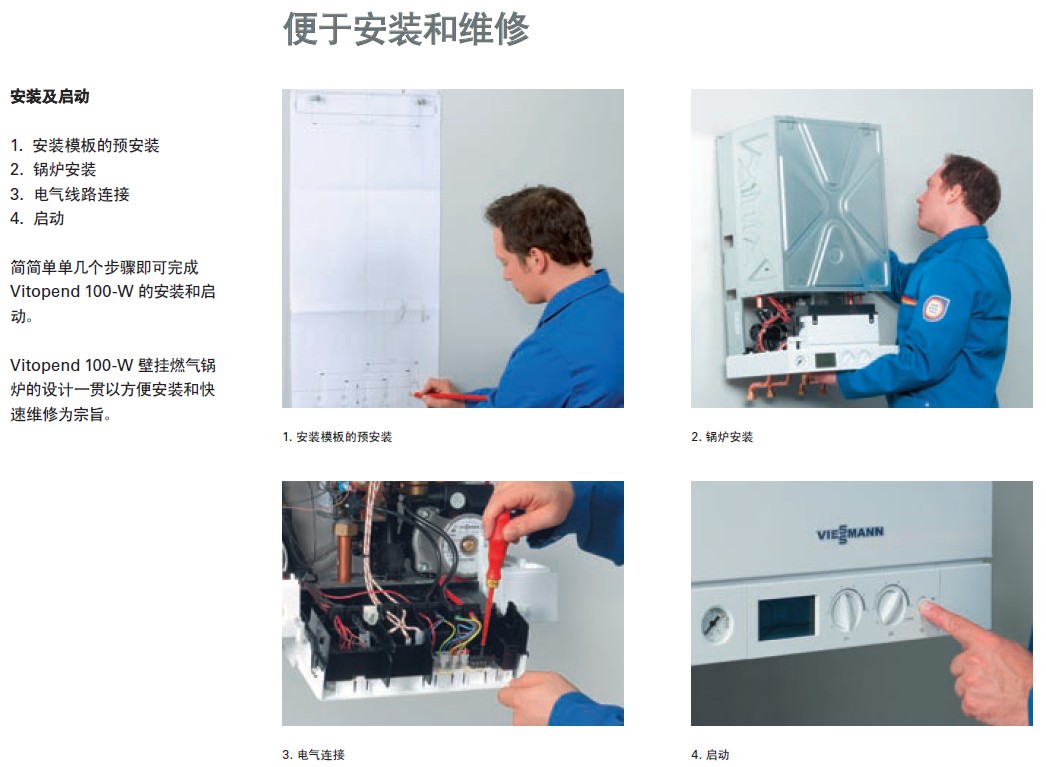

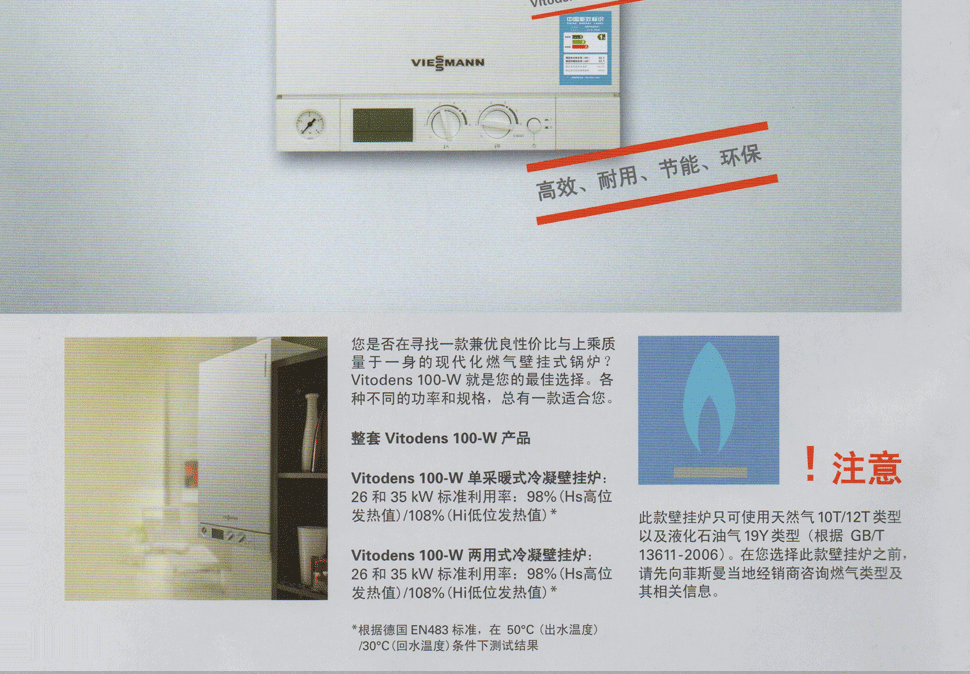

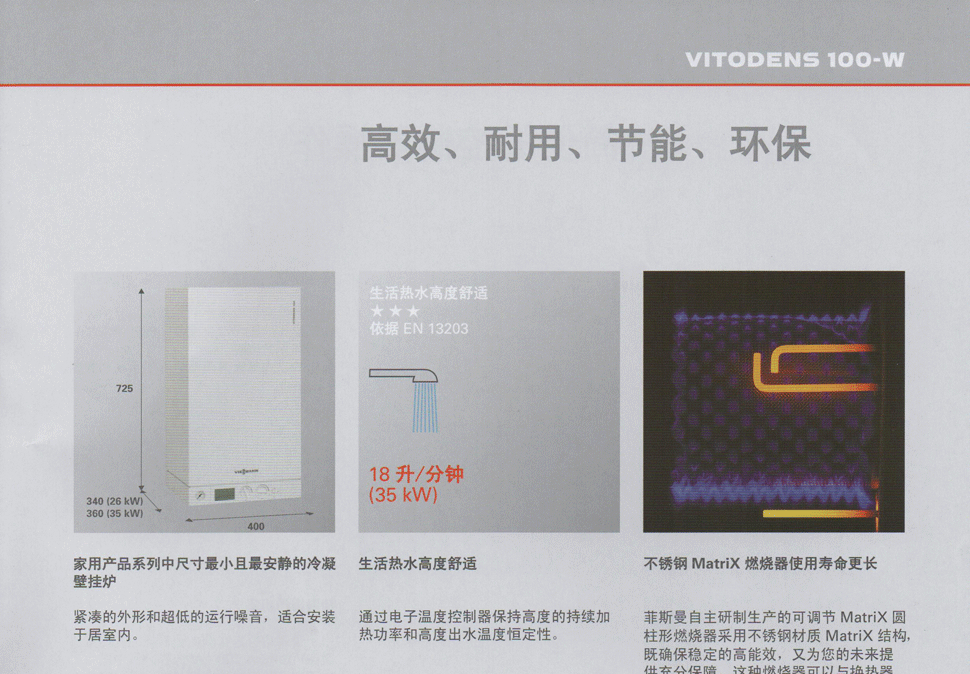

菲斯曼35kw冷凝炉WB1C采暖生活热水两用壁挂炉技术参数如下；
.jpg)
.jpg)
.gif)
.gif)
.gif)
图为菲斯曼中国区总经理发表现场演说，并为新产品揭幕
说明
触摸屏式壁挂炉
技术领域
[0001] 本实用新型涉及ー种触摸屏式壁挂炉。
背景技术
[0002] 壁挂炉其实就是燃气壁挂炉的简称。燃气壁挂式采暖炉是风行欧洲几十年的成熟产品。“壁挂炉”ー词术语外来语，全称是：“燃气壁挂式采暖炉”，我们国家的标准叫法为：“燃气壁挂式快速采暖热水器”，但它却不是传统意义上的燃气热水器，与热水器有着本质的区別。具有防冻保护、防干烧保护、意外熄火保护、温度过高保护、水泵防卡死保护等多种安全保护措施。可以外接室内温控器，以实现个性化温度调节和节能的目的。
[0003] 为此，随着现代城市建设水平的不断提高，燃气壁挂炉是在现代家居建筑中得到了越来越广泛的应用，应用于每个家庭的采暖或者热水供应等等。为此，燃气壁挂炉是ー个 非常精密的取暖设备，若是其中任何一个部件出现问题都会导致壁挂炉不能正常的工作，不但影响人们的正常使用，带来极大的生活不便，而且维修需要专业人士，为此造成维修费用提闻。
[0004] 在现有产品燃气壁挂炉中，其控制面板和显示屏都是分开设置，为此，在操作吋，人一面要留意控制面板，另一面还要留意显示屏，这样的结构设置，显然比较麻烦，操作起来不够灵活，为此有待改进和研发。
[0005] 由上可知，解决这些问题已是迫在眉睫！
[0006] 有鉴于此，本发明人做了深入的研究，并且凭借着多年从事相关行业的经验与实践，设计出ー种触摸屏式壁挂炉，能解决现有技术中的不足，结构简单精巧，美观大方，而且能提高操作效率，方便灵活，本案由此产生。
发明内容
[0007] 本实用新型的目的在于提供一种触摸屏式壁挂炉，能解决现有技术中的不足，结构简单精巧，美观大方，而且能提高操作效率，方便灵活。
[0008] 为了实现上述目的，本实用新型的技术方案如下：
[0009] 触摸屏式壁挂炉，包括外壳、控制器、换热器、燃烧器和水泵，其特征在干：还包括设置在外壳的中下部位的触摸屏结构，该触摸屏结构包括触摸显示屏和触摸处理板，所述触摸屏结构与控制器连接设置。
[0010] 进ー步，所述触摸显示屏为表面电容触摸屏、电阻触摸屏和红外线触摸屏中的任
意ー种。
[0011] 本实用新型的有益效果：本实用新型还包括设置在外壳的中下部位的触摸屏结构，该触摸屏结构包括触摸显示屏和触摸处理板，所述触摸屏结构与控制器连接设置，这样的设置，其结构是采用触摸屏后，产品仅美观大方，而且能提高操作效率，方便灵活；另外，这样的产品很受现在年轻人的喜欢，利于长期的发展。
[0012] 由上可知，本实用新型结构简单精巧，美观大方，而且能提高操作效率，方便灵活。[0013] 为了进一歩解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。
附图说明
[0014] 图I为本实用新型的结构示意图；
[0015] 标号说明
[0016] 外壳 I 控制器 2
[0017] 换热器 3 燃烧器 4
[0018] 水泵 5 触摸显示屏 6
[0019] 触摸处理板 7
具体实施方式
[0020] 如图I所示，本实用新型涉及ー种触摸屏式壁挂炉，包括外壳I、控制器2、换热器
3、燃烧器4和水泵5，其特征在干：还包括设置在外壳I的中下部位的触摸屏结构，该触摸屏结构包括触摸显示屏6和触摸处理板7，所述触摸屏结构与控制器2连接设置。
[0021] 进ー步设置，所述触摸显示屏6为表面电容触摸屏、电阻触摸屏和红外线触摸屏中的任意ー种。
[0022] 本实用新型还包括设置在外壳I的中下部位的触摸屏结构，该触摸屏结构包括触摸显示屏6和触摸处理板7，所述触摸屏结构与控制器2连接设置，这样的设置，其结构是采用触摸屏后，产品仅美观大方，而且能提高操作效率，方便灵活；另外，这样的产品很受现在年轻人的喜欢，利于长期的发展。
[0023] 由上可知，本实用新型结构简单精巧，美观大方，而且能提高操作效率，方便灵活。
分体遥控壁挂炉
CN 101660834 A
说明
分体遥控壁挂炉
技术领域
本发明涉及一种分体遥控壁挂炉，特别是一种性能特别安全、环保、节能、智能的分体 式遥控壁挂炉，是一种适合所有能源工作产热及所有用户使用的壁挂炉。
背景技术
现有技术中壁挂炉种类繁多，主要是使用气能燃烧的壁挂炉主体机在室内燃烧缺氧，用户 吸入大量的有毒气体死亡不安全，且使用不便不智能，同时主体机在室内工作时燥声大影响 人们正常生活休息等缺点，使用电能加热的壁挂炉主体机会出现漏电导电现象，太阳能由于 安装面积大，操作不方便等。客观上，防灾减灾（烟道系列、强排系列、平衡系列）型设计 是被动的，杜绝灾害发生根源才是主动、正确的。所以只有将壁挂炉完全设计成主体机安装 在浴室外或室外，将分体机（控制器）安装在室内进行控制、检测、保护、显示浴室外或室外 主体机安全的运行工作,为了方便操作,还可以设计遥控器遥控控制分体机达到驱动主体机安 全智能的工作，从而确定了只有将壁挂炉设计成室外分体遥控型壁挂炉才是真正安全、主动、 正确的，才是从根本根源解决壁挂炉事故、燥音大等缺点的有效设计方案，让壁挂炉对全球 使用者构成的潜在生命危害从根本上解决。
发明内容
本发明提出的分体遥控壁挂炉包括：壁挂炉主体机、壁挂炉分体机、遥控器；，征在于， ii^器遥控指示壁挂炉分体机运行、控制壁挂炉主体机工作。
本发明提出的分体遥壁挂炉，其特征是：壁挂炉分体机可设置检测、保护、反馈、显示 壁挂炉主体机工作状态及参数信息的信号或装置工作，也可无需设置检测、保护、反馈、显 示该壁挂炉主体机工作状态及参数信息的信号或装置工作。
本发明提出的分体遥控壁挂炉，其特征是：壁挂炉主^til^指所有肯&源工作产热的壁,主 佩。
本发明提出的分体遥控壁挂炉，其特征是：壁挂炉分体机可设置于壁挂炉主体机内操作， 也可分开设置操作。
本发明提出的分体遥控壁挂炉，其特征是：壁挂炉主体机、壁挂炉分体机、遥控器构成 的分体遥控壁挂炉，可取消所述遥控器配置，采用所述壁挂炉分体机运行、控制所述壁挂炉 主体机工作。
本发明提出的分体遥控壁挂炉，其特征是： 一壁挂炉主体机、 一壁挂炉分体机和一遥控 器组合配置的分体遥控壁挂炉，可将一所述壁挂炉分体机配置多个所述遥控器，也可将一所 述遥控器遥控多个所述壁挂炉分体机。
附图说明
以下将结合附图对本发明作进一步的详细描述，其中： 图l(a)是本发明的遥控器内部方框图。
图l(b)是本发明的壁挂炉分体机（控制器）内部方框图。图l(c)是本发明的壁挂炉主体机内部方框图。
图中1.壁,主体机2.壁,，机3.遥控器4.^#^电«置5.控制电路装置6.分 体机收发装置7.驱动装置8.检测装置9.学习装置IO.记忆装置ll.分体机显示请求装置12. 分体机显示装置13.分体机键盘扫描装置14.遥控器电源装置15. CPU微处理器16.遥控器键盘 扫描装置17.数据存取装置18.遥控器显示请求装置19.遥控器显示装置20 .遥控器收发装置。
附图方框图为简略图，只是为了方便理解，其实实际可增加/省略很多装置、方案、结构 或原理都能达到分体机（控制器）运行、控制壁挂炉主体机工作的目的。 具体实施方式
本发明的任务是按如下方式完成的：
对分体遥控壁挂炉的总体构想，将壁挂炉的进行产热部分、机电驱动部分及检测装置部 分开发成壁挂炉主体机（1)，受控于壁挂炉分体机（2);将电路控制、检测、保护、反馈、 显示部分开发成壁挂炉分体机（或称作控制器）（2)，同时壁挂炉分体机接受来自遥控器（3) 的指示信号，并反馈壁挂炉主体机（1)的工作状态及参数信息给遥控器（3)显示。
结合图1 (a)为本发明分体遥控壁挂炉的ig^器内部框图，M^器（3)具有：提供遥控
器(3)电源的电源装置（14);进行遥控指示的键盘扫描装置（16);将与分体机进行对码数据 或密码进行存储及输出的数据存取装置（17);显示壁挂炉主体机(l)运行状态及参数信息的 遥控器显示装置（19);请求显示的遥控器显示请求装置（18);与分体机（2)进行通信的遥 控器收发装置（20);将以上所述遥控器内装置输入和输出信号、数据及参数进行处理，并输 出信号、数据及参数的遥控器CPU微处理器（15);
结合图l.(b)为本发明分体遥控壁挂炉的壁gj:户^m(控帝ij^)内部框图，该壁^^Htt几
(2)具有：提供分術几电源的电源某置（4);进行控带臊<付际的分体机键盘扫描装置（13);显 示壁挂炉主体机（l)运行状态及参数信息的分体机显示装置（12);请求显示的分体机显示请 求装置（11);与遥控器进行通信的分体机收发装置（6);与遥控器进行对码的对码学习装置
(9);将本次或上次主体机运行状态及参数信息，进行适时更新和记忆存储并输出的记忆装 置（10)，将以上所述分体机内装置输入和输出控制电压、信号、数据及参数进行检测处理， 并输出控制电压、信号、数据及参数的分体机控制电路装置（5);
结合图1 (C)为本发明分体遥控壁挂炉的壁g^户主Ml内部框图，i^^掛户主体机（1)具有:
执行0^^HW鹏制电路装置（5)输出的控帝瞻号^s制^jBa行驱动，该壁,主体（1)工作的
机电驱动装置（7);将检测信号输入所述分体机控制电路装置（5)检测的检测装置（8)。 结合图l，本发明的分体遥控壁挂炉，实施方案及工作原理是：
将遥控器（3)和壁挂炉分体机（2)进行对码，实现本发明的分体式遥控壁挂炉遥控控 制操作，对码时学习装置（9)将对码信号输入分体机控制电路装置（5)处理后，输出对码 信号至分体机收发装置（6)，同时遥控器键盘扫描装置（16)将对码信号，输入遥控器CPU 微处理器（15)处理后，输出对码信号至遥控器收发装置（20)，与分体机收发装置（6)形 成统一的对码数据或密码，输入遥控器CPU微处理器（15)，同时遥控器键盘扫描装置（16)， 再输入对码确认信号至遥控器CPU微处理器（15)处理后，再将对码数据或密码输入数据存 取装置（17)进行存储，并通过遥控器收发装置（20)发送给，分体机收发装置（6)输入信号 或数据至，分体机控制电路装置（5)进行处理后输出对码确认信号至，学习装置（9)进入 学习状态或对码应答确认，此时遥控器（3)停止对码电波或信号发送，自动对码完成。 一壁 挂炉主体机（1)配置多部遥控器(2)和多部壁挂炉主体机(1)配一遥控器（(2)都是一样的对码 原理。这样实现了壁挂炉分体机（2)和遥控器（3)在其它壁挂炉分体机(2)与其它壁挂炉的遥控器(3)以不同的发送对码数据或密码进行发送，即使同时在多个装置集中设置的情况下也 具有能避免多个电波冲突的效果。
工作时遥控器键盘扫描装置（16)将指令输入遥控CPU微处理器(15)，同时数据存取装置 (17)将与分体机遥控对码数据或密码输出送入遥控器CPU微处理器（15)，遥控器CPU微处理器 (15)输出信号给显示请求装置（18)请求显示装置（19)显示,并将命令信号及对码数据或密码 通过遥控器收发装置(20)，发送给分体机收发装置(6),同时分体机收发装置(6)只接收，与本 分体机进行对码的遥控器进行信号或数据传送，并将接收到的信号或数据输入给分体机控制 电路装置(5),(或直接由分体机键盘扫描装置（13)将运作或指令输入分体机控制电路装置 (5)，）分体机控制电路装置(5)执行命令运行工作，输出信号给分体机显示请求装置(ll)请求 显示装置（12)显示,分体机控制电路装置（5)并接收主体机(1)内检测装置(8)输入的信号， 当检测无故障时分体机控制电路装置(5)输出控制信号或驱动电压给，主体机驱动装置(7)驱 动整机运行工作，在无更改设计参数、状态或数据时，分体机记忆装置（10)将上次操作时的参 数信息及工作状态输出送入分体机控制电路装置(5)，分体机(2)和主体机(1)自动执行上次设 计参数及状态运作，（若分体机控制电路装置（5)根据，主体机检测装置（8)输入的信号检 测到壁挂炉主体机（1)故障，分体机（2)将立即进入保护控制状态，停止输出驱动电压或 控制信号给主体机驱动装置（7)保护主体机（1))同时分体机控制电路装置（5)将主Wl (1) 的运^K态及^[信息，输出^HWIM祸青^S (11)请求分WlM^a (12)显示，并aa姊
机ifc^a (e)反馈回5g^M^s (20)，输AMg器cpu微处理器（is)衞言号^i^^a;g，
输AM^器显満^g (18)请«^器显^§ (19)显示，主佩（1)的运佩态及織信息。 由上述说明可见，本发明权利要求2中的分体遥控壁挂炉，壁挂炉分体机（2)可设置将 检测、保护信号输入分体机控制电路装置(5)处理，再输入分体机显示请求装置(ll)请求显示 装置（12)显示壁挂炉主体机(1)的工作状态及参数信息，并通过分体机收发装置(6)反馈回遥 控器(3)显示。也可无需设置该检测、保护、反馈、显示信号或装置，都能达到本发明权利要 求（所述遥控器（3)遥控指示）所述壁挂炉分体机（控制器）（2)运行、控制所述壁挂炉主 体机（1)工作的效果，或与上述情况一样的效果。
由上述说明可见，本发明权利要求3中的分体遥控壁挂炉，壁挂炉主体机（1)泛指所有 黼IX作产热的壁掛户主体机（1)，同样超lj壁挂炉分体机(控制器）（2)运行、控制壁挂炉主体机 (1)工作的效果。
由上述说明可见，权利要求4中的分体遥控壁挂炉，可将壁挂炉分体机（2)设置于壁挂 炉主体机（1)内工作，也可以分开设置，同样达到壁挂炉分体机(控制器）（2)运行、控制壁 挂炉主体机（1)的工作效果。
由上述说明可见，本发明权利要求5中的分体遥控壁挂炉，壁挂炉主体机（1)、壁挂炉 分体机（2)、遥控器（3)组合的分体遥控壁挂炉，可取消所述遥控器（3)配置，采用所述 壁挂炉分体机键盘扫描装置（13)将指令输入分体机控制电路装置(5)，分体机控制电路装置 (5)执行命令输出控制信号或控制电压驱动所述壁挂炉主体机（1)工作。达到壁挂炉分体 机(控制器）（2)运行、控制壁挂炉主体机（1)的工作效果。
由上述说明可见，本发明权利要求6中的分体遥控壁挂炉，为了方便、智能、安全的操 作，可一壁挂炉分体机（1)配置多个遥控器（3)，也可一遥控器（3)遥控多个壁挂炉分体 机（1)，达到遥控控制的效果。
以上所述只是一种设计方案，其实实际达到壁挂炉分体机（控制器）运行、控制壁挂炉主 体机工作的方案有很多种，为了方便理解避免重复叙述，在此只举一实施方案。
单采暖壁挂炉
CN 202660725 U
说明
单采暖壁挂炉
技术领域
[0001] 本实用新型涉及ー种单采暖壁挂炉。
背景技术
[0002] 壁挂炉其实就是燃气壁挂炉的简称。燃气壁挂式采暖炉是风行欧洲几十年的成熟产品。“壁挂炉”ー词术语外来语，全称是：“燃气壁挂式采暖炉”，我们国家的标准叫法为：“燃气壁挂式快速采暖热水器”，但它却不是传统意义上的燃气热水器，与热水器有着本质的区別。具有防冻保护、防干烧保护、意外熄火保护、温度过高保护、水泵防卡死保护等多种安全保护措施。可以外接室内温控器，以实现个性化温度调节和节能的目的。
了越来越广泛的应用，应用于每个家庭的采暖或者热水供应等等。为此，燃气壁挂炉是ー个非常精密的取暖设备，若是其中任何一个部件出现问题都会导致壁挂炉不能正常的工作，不但影响人们的正常使用，带来极大的生活不便，而且维修需要专业人士，为此造成维修费用提闻。
[0004] 传统的单采暖壁挂炉，是利用换热器吸收燃气燃烧所产生的热量，传递给循环水泵提供动カ的供暖回水，水温就会逐渐上升，达到取暖的目的。在有需要时，首先开启循环水泵，接着开启风机，然后点火装置点火，燃气阀门打开，使得点火成功，壁挂炉此时就能正常使用。当然，壁挂炉也可以根据需要进行调节，符合人们不同的需求。
[0005] 但是，现有的产品中，结构复杂，制造成本高，不利于长期的发展。
[0006] 由上可知，解决这些问题已是迫在眉睫！
[0007] 有鉴于此，本发明人做了深入的研究，并且凭借着多年从事相关行业的经验与实践，设计出ー种单采暖壁挂炉，能解决现有技术中的不足，结构简单精巧，制造低廉，热效率高，利于安装与维修，利于排风，保证使用安全，本案由此产生。
发明内容
[0008] 本实用新型的目的在于提供ー种单采暖壁挂炉，能解决现有技术中的不足，结构简单精巧，制造低廉，热效率高，利于安装与维修，利于排风，保证使用安全。
[0009] 为了实现上述目的，本实用新型的技术方案如下：
[0010] 单采暖壁挂炉，包括外壳、燃烧室、燃烧器、点火器、密封室、供暖组件、膨胀水箱、膨胀水管和循环水泵，其特征在于：还包括换热盘管，所述换热盘管上方设有翅片换热器，该换热盘管设置在外壳的左侧，与供暖组件连接设置，所述膨胀水箱设置在外壳的右側；所述燃烧器的上方设有风机。
[0011] 本实用新型的有益效果：本实用新型还包括换热盘管，所述换热盘管上方设有翅片换热器，该换热盘管设置在外壳的左侧，与供暖组件连接设置，所述膨胀水箱设置在外壳的右侧；所述燃烧器的上方设有风机，这样的设置，尤其是换热器制造低廉，热效率高•’另夕卜，膨胀水箱设置在右侧，利于安装与维修；风机的设置，能利于排风，保证使用安全。[0012]由上可知，本实用新型结构简单精巧，制造低廉，热效率高，利于安装与维修，利于排风，保证使用安全。
[0013] 为了进一歩解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。
附图说明
[0014] 图I为本实用新型的结构示意图；
[0015] 标号说明
[0016] 外壳 I 燃烧室 2
[0017] 燃烧器 3 点火器 4 [0018] 膨胀水箱 5 膨胀水管 6
[0019] 循环水泵 7 换热盘管 8
[0020] 翅片换热器 9 风机 10
具体实施方式
[0021] 如图I所示，本实用新型涉及ー种单采暖壁挂炉，包括外壳I、燃烧室2、燃烧器3、点火器4、密封室、供暖组件、膨胀水箱5、膨胀水管6和循环水泵7，其特征在于：还包括换热盘管8，所述换热盘管8上方设有翅片换热器9，该换热盘管8设置在外壳I的左侧，与供暖组件连接设置，所述膨胀水箱5设置在外壳I的右侧；所述燃烧器3的上方设有风机10。
[0022] 本实用新型还包括换热盘管8，所述换热盘管8上方设有翅片换热器9，该换热盘管8设置在外壳I的左侧，与供暖组件连接设置，所述膨胀水箱5设置在外壳I的右侧；所述燃烧器3的上方设有风机10，这样的设置，尤其是换热盘管8上方设有翅片换热器9，该结构制造低廉，热效率高；另外，膨胀水箱5设置在右侧，利于安装与维修；风机10的设置，能利于排风，保证使用安全。
[0023]由上可知，本实用新型结构简单精巧，制造低廉，热效率高，利于安装与维修，利于排风，保证使用安全。
