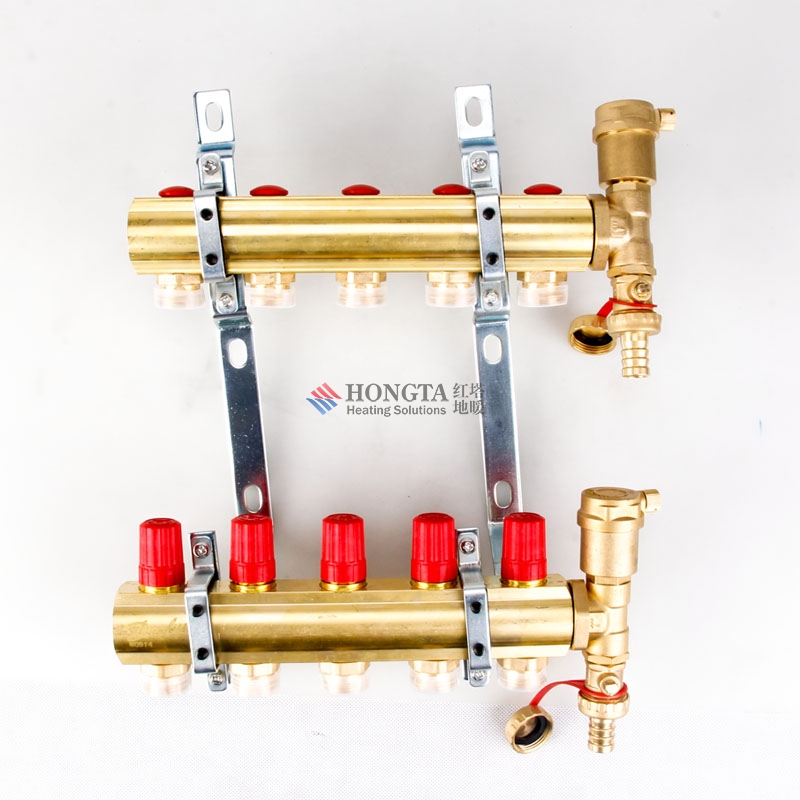

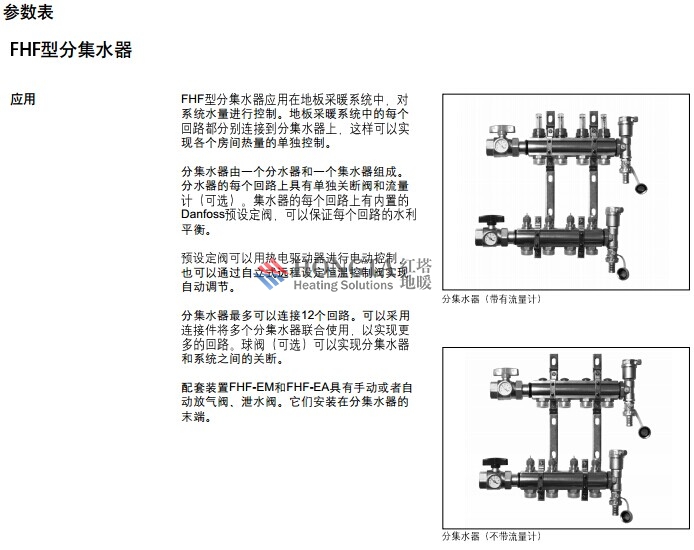

北京地暖分水器
摘要
本发明的北京地暖分水器，是由高性能的特种工程塑料聚苯硫醚和/或聚苯硫醚合金材料制成，聚苯硫醚合金材料包括聚苯硫醚与ABS的共混材料、聚苯硫醚与聚苯醚的共混材料，与现有常用金属材料制成的分水器相比具有很多显著的优点，如：不生锈、耐化学药品腐蚀、表面更光滑、防结垢、耐水垢清洗、散热慢、大面积使用时节能明显、耐高低温、体轻安全、便于安装维修和资源可以再生等；其支路内置控制阀的阀门执行器不用弹簧，克服了现有弹簧易腐蚀和疲劳损坏的问题；其支路水嘴与水管连接部位采用360度锁紧环密封，较之现有通常采用的开口环形密封环密封，防漏效果更好。
权利要求(9)
1.一种北京地暖分水器，所述分水器是一个由多个支路阀门并联的组合阀，所有支路阀门的阀体是一整体结构，阀体内部空间是水流干路，阀体的一端连接供水或回水总管，另一端有堵头，堵头上设有排气阀，其特征在于:所述北京地暖分水器是由聚苯硫醚和/或聚苯硫醚合金材料制成。
2.根据权利要求1所述的北京地暖分水器，其特征在于:所述聚苯硫醚合金材料包括聚苯硫醚与ABS的共混材料、聚苯硫醚与聚苯醚的共混材料。
3.根据权利要求1所述的北京地暖分水器，其特征在于:所述北京地暖分水器的支路阀门除阀体外还包括支路水嘴、阀门执行器、阀杆和阀芯。
4.根据权利要求3所述的北京地暖分水器，其特征在于:所述阀门执行器是电动阀门执行器或手动阀门执行器。
5.根据权利要求4所述的北京地暖分水器，其特征在于:所述电动阀门执行器是电磁铁。
6.根据权利要求4所述的北京地暖分水器，其特征在于:所述手动阀门执行器是螺旋执行器，该执行器是管螺帽结构，在阀体上有与之适配的阀体螺纹管柱，所述阀杆的顶端是阀杆凸台，该阀杆凸台位于管螺帽顶面中心的圆孔内，圆孔内有一限位螺钉将阀杆限位，阀杆与管螺帽回转配合，管螺帽在阀体螺纹管柱上旋进或旋退时带动阀杆垂直升降，实现阀门的开启或关闭。
7.根据权利要求3所述的北京地暖分水器，其特征在于:所述支路水嘴与采暖水管的连接设有连接适配器，该连接适配器的一端与支路水嘴的直径适配，另一端与采暖水管的直径适配，所述适配器有多种规格，与支路水嘴相连一端的直径相同，与采暖水管相连一端的直径不同，适配于不同直径的采暖水管。
8.根据权利要求3所述的北京地暖分水器，其特征在于:所述支路水嘴与采暖水管用管螺纹连接，支路水嘴上具有管螺纹，采暖水管上套有管螺帽，管螺纹与螺帽有一个360度锁紧环，360度锁紧环与螺帽的配合面为锥面，螺帽旋进时360度锁紧环自动锁紧采暖水管，将支路水嘴与采暖水管的配合部位密封。
9.根据权利要求1所述的北京地暖分水器，其特征在于:所述北京地暖分水器可用两个或两个以上的单元模块组合构成任意支路数的分水器，单元模块的支路数可以相同也可以不同，相邻模块组合采用止口法兰连接，止口的端面有端面密封圈、止口的周面有径向密封圈。
说明
北京地暖分水器技术领域
[0001] 本发明涉及一种北京地暖设备，具体说是一种北京地暖分水器。
背景技术
[0002] 随着科技进步，北京地暖供热作为一种新的供暖方式，因为其环保节能、供热均匀、体感舒适、清洁美观、可以集中供暖也可以独立供暖等，在我国北方已得到了大力普及，南方的应用也正在加速发展，政府也正在努力将其作为建筑采暖节能技术进行重点推广，北京地暖采暖存在巨大的市场潜力。北京地暖分水器是北京地暖设备的一个重要组成部分，是北京地暖系统中用作供水分水和回水集水的装置，在北京地暖技术领域，将供水的分水器和回水的集水器统称为分水器。目前，因北京地暖还是一种较为新颖的采暖技术，现有北京地暖分水器还存在较多需要进一步改进的方面，如:
1、现有北京地暖分水器一般多为金属材质如铜质、不锈钢、铝质或合金钢等材料制成，易锈蚀、腐蚀部位的表面不光滑，由于金属腐蚀是一种电化学反应，形成微电场，水中矿物质极易在腐蚀部位结垢，导致热水流量逐渐减小，影响采暖效果，成为分水器报废的主要原因，以铜质分水器为例，一般使用寿命为3-4年，分水器中水垢严重堵塞，无法再除垢。同时，由于金属散热快，热损失大，能源利用率低。
[0003] 2、现有北京地暖分水器的支路阀门一般采用弹簧作为阀芯的复位部件，弹簧易生锈、腐蚀和疲劳损坏，是分水器报废的另一原因。
[0004] 3、现有北京地暖分水器在支路水嘴与水管连接时一般采用开口环形密封环锁紧，使用时有时会出现开口环形密封环不能完全封口产生泄漏间隙的问题；
4、现有的北京地暖分水器当进行分水支路模块组合时，一般采用螺接方式，存在为了各模块支路水嘴对齐则接口部位难于密封好或接口部位密封好则模块支路水嘴难于对齐的问题。
发明内容
[0005] 本发明所要解决的技术问题，是针对现有北京地暖分水器存在的上述不足，主要提高北京地暖分水器防生锈、耐腐蚀、防结垢和更加节能环保的性能，此外，也使北京地暖分水器得到一些改进。
[0006] 本发明的具体技术方案如下:

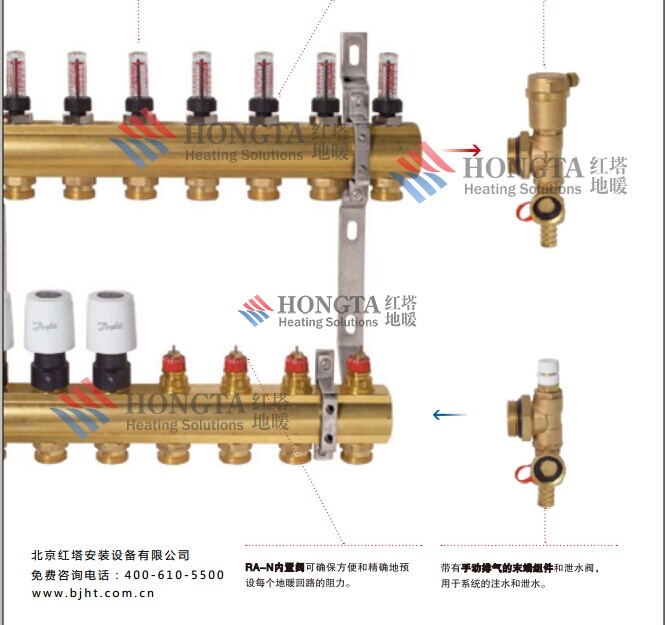

一种北京地暖分水器，所述北京地暖分水器是一个由多个支路阀门并联的组合阀，所有支路阀门的阀体是一整体结构，阀体内部空间是水流干路，阀体的一端连接供水或回水总管，另一端配有堵头，堵头上设有排气阀。
[0007] 所述北京地暖分水器是由高性能的特种工程塑料聚苯硫醚和/或聚苯硫醚合金材料制成。
[0008] 所述聚苯硫醚合金材料包括聚苯硫醚与ABS的共混材料、聚苯硫醚与聚苯醚的共混材料。[0009] 所述北京地暖分水器的支路阀门除阀体外还包括支路水嘴、阀门执行器、阀杆和阀芯。
[0010] 所述阀门执行器是电动阀门执行器或手动阀门执行器。
[0011] 所述电动阀门执行器是电磁铁。
[0012] 所述手动阀门执行器是螺旋执行器，该执行器是管螺帽结构，在阀体上有与之适配的阀体螺纹管柱，所述阀杆的顶端是阀杆凸台，该阀杆凸台位于管螺帽顶面中心的圆孔内，圆孔内有一限位螺钉将阀杆限位，阀杆与管螺帽回转配合，管螺帽在阀体螺纹管柱上旋进或旋退时带动阀杆垂直升降，实现阀门的开启或关闭。
[0013] 所述支路水嘴与采暖水管的连接设有连接适配器，该连接适配器的一端与支路水嘴的直径适配，另一端与采暖水管的直径适配，所述适配器有多种规格，如16_和20_是其中的两种规格，与支路水嘴相连一端的直径相同，与采暖水管相连一端的直径不同，适配于不同直径的采暖水管。
[0014] 所述支路水嘴与采暖水管用管螺纹连接，支路水嘴上具有管螺纹，采暖水管上套有管螺帽，管螺纹与螺帽有一个360度锁紧环，360度锁紧环与螺帽的配合面为锥面，螺帽旋进时360度锁紧环自动锁紧采暖水管，将支路水嘴与采暖水管的配合部位密封。
[0015] 所述北京地暖分水器可用两个或两个以上的单元模块组合构成任意支路数的分水器，单元模块的支路数可以相同也可以不同，相邻模块组合采用止口法兰连接，止口的端面有端面密封圈、止口的周面有径向密封圈。
[0016] 本发明的有益效果:
本发明的北京地暖分水器，是由高性能的特种工程塑料聚苯硫醚和/或聚苯硫醚合金材料制成，聚苯硫醚合金材料包括聚苯硫醚与ABS的共混材料、聚苯硫醚与聚苯醚的共混材料，与现有常用金属材料制成的分水器相比，具有很多显著的优点:如不生锈、耐化学药品腐蚀、表面更光滑、防结垢、耐水垢清洗、散热慢、大面积使用时节能明显、耐高低温、体轻安全、便于安装维修和资源可以再生等；其支路内置控制阀的阀门执行器不用弹簧，克服了现有弹簧易腐蚀和疲劳损坏的问题；其阀门执行器有电动智能控制和手动控制两种方式，方便用户根据需要灵活选用；其支路水嘴与水管连接部位采用360度锁紧环密封，较之现有通常采用的开口环形密封环密封，防漏效果更好；其支路模块组合采用法兰连接并双重密封，较之现有通常采用的螺接技术，密封防漏和耐压性能更好。
附图说明
[0017] 图1是北京地暖分水器主视图 图2是北京地暖分水器结构图
图3是阀门执行器与阀杆配合纵剖面示意图
图中各标号表不:1、阀体；2、供水或回水总管；3、堵头；4、排气阀；5、支路水嘴；6、米暖水管；7、连接适配器；8、360度锁紧环；9、端面密封圈；10、径向密封圈；11、阀门执行器；
12、阀杆；13、阀芯；14、阀体螺纹管柱；15、管螺帽；16、阀杆凸台；17、限位螺钉。
具体实施方式
[0018] 下面结合附图1、附图2和附图3对本发明的北京地暖分水器的具体实施方式作详细描述: 本北京地暖分水器，是一个由多个支路阀门并联的组合阀，所有支路阀门的阀体I是一整体结构，阀体I的内部空间是水流干路，阀体I的一端连接供水或回水总管2，另一端配有堵头3，堵头3上设有排气阀4。
[0019] 所述北京地暖分水器是由聚苯硫醚和/或聚苯硫醚合金材料制成。
[0020] 所述聚苯硫醚合金材料包括聚苯硫醚与ABS的共混材料、聚苯硫醚与聚苯醚的共混材料。
[0021] 本北京地暖分水器的支路阀门除阀体外还包括支路水嘴5、阀门执行器11、阀杆12和阀芯13。
[0022] 本阀门执行器11是电动阀门执行器或手动阀门执行器，可选择使用。
[0023] 本电动阀门执行器是电磁铁。
[0024] 本手动阀门执行器是螺旋执行器，该执行器是管螺帽结构，在阀体上有与之适配的阀体螺纹管柱14，所述阀杆12的顶端是阀杆凸台16，该阀杆凸台16位于管螺帽15顶面中心的圆孔内，圆孔内有一限位螺钉17将阀杆12限位，阀杆12与管螺帽15回转配合，管螺帽15在阀体螺纹管柱14上旋进或旋退时带动阀杆12垂直升降，实现阀门的开启或关闭。
[0025] 本北京地暖分水器的支路水嘴5与采暖水管6的连接设有连接适配器7，该连接适配器7的一端与支路水嘴5的直径适配，另一端与采暖水管6的直径适配，所述连接适配器7有多种规格供选用，如16mm和20mm是其中的两种规格,与支路水嘴5相连一端的直径相同，与采暖水管6相连一端的直径不同，适配于不同直径的采暖水管6。
[0026] 本北京地暖分水器的支路水嘴5与采暖水管6用管螺纹连接，支路水嘴5上具有管螺纹，采暖水管上套有螺帽，管螺纹与螺帽有一个360度锁紧环8，360度锁紧环8与螺帽的配合面为锥面，螺帽旋进时360度锁紧环8自动锁紧采暖水管6，将支路水嘴5与采暖水管6的配合部位密封。
[0027] 本北京地暖分水器可用两个或两个以上的单元模块组合构成任意支路数的分水器，单元模块的支路数可以相同也可以不同，相邻模块组合采用止口法兰连接，止口的端面有端面密封圈9、止口的周面有径向密封圈10。
