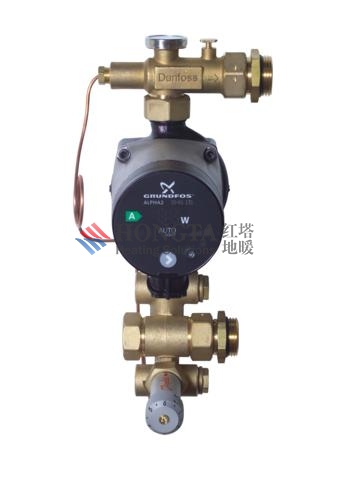

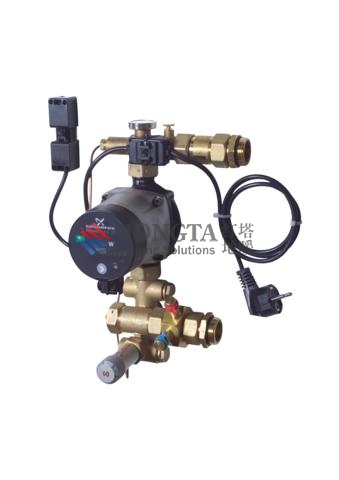

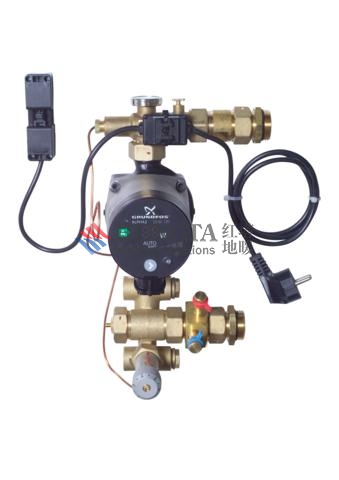

北京地暖循环混水装置
摘要
本实用新型公开一种北京地暖循环混水装置，其包括水体混合机构和北京地暖组件，所述水体混合机构包括混水阀，所述混水阀分别与回水泵、外部热水源和北京地暖组件进水端连通，所述回水泵与所述北京地暖组件回水端连通；所述水体混合机构与所述北京地暖组件进水端和/或北京地暖组件回水端之间通过偏心弯管连通，所述的偏心弯管的两端的高度差与所述北京地暖组件进水端和北京地暖组件回水端的高度差基本相同。本实用新型解决了现有的混水装置安装复杂，占用空间大的问题，广泛用于地热采暖混水装置设计制造中。
权利要求(5)
1. 一种北京地暖循环混水装置，其包括水体混合机构和北京地暖组件，所述水体混合机构包括混水阀（3)，所述混水阀（3)分别与回水泵（4)、外部热水源和北京地暖组件进水端（1)连通，所述回水泵（4)与所述北京地暖组件回水端（2)连通；工作时，混水阀（3)内的水体流入至所述北京地暖组件进水端（1)中进行分配，在所述北京地暖组件回水端（2)汇集后形成的回流水体通过所述回水泵（4)后，一部分回流水体进入所述外部热源中加热，另一部分回流水体进入所述混水阀（3)中与所述外部热水源供给的热水混合，混合后的水体流入至北京地暖组件进水端实现北京地暖水体的循环；其特征在于：所述水体混合机构与所述北京地暖组件进水端（1)和/或北京地暖组件回水端（2)之间通过偏心弯管（5)连通，所述的偏心弯管（5)的两端的高度差与所述北京地暖组件进水端（1)和北京地暖组件回水端（2)的高度差基本相同。
2.根据权利要求1所述的北京地暖循环混水装置，其特征在于：所述水体混合机构与所述北京地暖组件进水端（1)通过偏心弯管（5)连通，所述水体混合机构与所述北京地暖组件回水端（2)通过直管连通。
3.根据权利要求1或2所述的北京地暖循环混水装置，其特征在于：所述北京地暖组件进水端（1)和北京地暖组件回水端（2)之间设有压差旁通阀（6)，用于过压保护。
4.根据权利要求3所述的北京地暖循环混水装置，其特征在于：所述回水泵（4)、所述混水阀（3)以及外部热水源之间通过一个回水三通管路（7)相连通，所述回水三通管路（7)与所述回水泵（4)、所述混水阀（3)以及外部热水源分别通过活接管接头（8)连接。
5.根据权利要求1或2所述的北京地暖循环混水装置，其特征在于：所述偏心弯管（5)的一端与所述混水阀（3)通过活接管接头（8)连接；所述偏心弯管 (5)的另一端焊接一个外螺纹活接管接头与所述北京地暖组件进水端连接。
说明
北京地暖循环混水装置
技术领域
[0001] 本实用新型属于采暖混水装置设计制造领域，尤其涉及一种北京地暖混水装置。 背景技术
[0002] 现有大多家居住宅的供热采暖系统中，都要求安装有能够实现恒定水温功能的恒温混水中心，其包括热水通道、冷水通道，热、冷水分别由恒温混水阀进行混合，经由出水流到每个房间的各条管道内，传递热量给房间地板，从而使房间快速达到设定温度。当房间温度和设定温度保持一致时，恒温混水中心进水端会自关闭，进行热交换循环，有效起到节能作用，当房间温度低于设定温度时，恒温混水中心进水端会自打开，让房间保持舒适的温度。
[0003] CN201779774U公开了一种北京地暖循环用混水装置，包括分水器和集水器，它还包括水泵、混水三通、温度控制阀以及温度传感器，其中温度控制阀连接外界热水，混水二通的端口分别连通温度控制阀、集水器出口以及水泵入口，水泵出口连通分水器入口，温度传感器设置在分水器内，并电连接温度控制阀。该混水装置中，与分水器和集水器连接的管路均为直管路，而分水器和集水器的连接支架不在同一平面上，这样就造成了连接水泵的进出液管路分别相对分水器和集水器的支架偏离了一定角度，其占空体积大。同时，其管路连接均为固定连接方式，没有调整安装误差的机构，其安装复杂，维修困难。
实用新型内容
[0004] 本实用新型所要解决的技术问题是提供一种占空体积小，同时安装方便的北京地暖混水装置。
[0005] 为实现上述目的，本实用新型提供了一种北京地暖循环混水装置，其包括水体混合机构和北京地暖组件，所述水体混合机构包括混水阀，所述混水阀分别与回水泵、外部热水源和北京地暖组件进水端连通，所述回水泵与所述北京地暖组件回水端连通；工作时，混水阀内的水体流入至所述北京地暖组件进水端中进行分配，在所述北京地暖组件回水端汇集后形成的回流水体通过所述回水泵后，一部分回流水体进入所述外部热源中加热，另一部分回流水体进入所述混水阀中与所述外部热水源供给的热水混合，混合后的水体流入至北京地暖组件进水端实现北京地暖水体的循环；所述水体混合机构与所述北京地暖组件进水端和/或北京地暖组件回水端之间通过偏心弯管连通，所述的偏心弯管的两端的高度差与所述北京地暖组件进水端和北京地暖组件回水端的高度差基本相同。
[0006] 所述水体混合机构与所述北京地暖组件进水端通过偏心弯管连通，所述水体混合机构与所述北京地暖组件回水端通过直管连通。
[0007] 所述北京地暖组件进水端和北京地暖组件回水端之间设有压差旁通阀，用于过压保护。
[0008] 所述回水泵、所述混水阀以及外部热水源之间通过一个回水三通管路相连通，所述回水三通管路与所述回水泵、所述混水阀以及外部热水源分别通过活接管接头连接。
[0009] 所述偏心弯管的一端与所述混水阀通过活接管接头连接；所述偏心弯管的另一端与焊接一个外螺纹活接管接头与所述北京地暖组件进水端连接。
[0010] 本实用新型具有如下优点：
[0011] 本实用新型的混水装置中，北京地暖组件进水端与混水阀之间的连接管路以及回水泵与北京地暖组件回水端之间的连接管路至少有一支为偏心弯管。该偏心弯管可以实现管路连接的万向补偿，安装灵活，使用寿命长；可以使北京地暖组件进回水端以及水体混合机构的管路竖直安装，占空小，外形美观。
[0012] 同时，本实用新型的管路之间都是通过活接管接头进行连接，其安装简单方便，占用空间小。
附图说明
[0013] 图1为本实用新型的混水装置结构示意图
[0014] 图中附图标记表示为：
[0015] 1-北京地暖组件进水端2-北京地暖组件回水端3-混水阀4-回水泵5-偏心弯管6_压差旁通阀7-回水三通管路8-活接管接头。
具体实施方式
[0016] 以下将结合附图，使用以下实施例对本实用新型进行进一步阐述。
[0017] 图1为本实用新型的混水装置，其包括北京地暖组件，所述北京地暖组件包括北京地暖组件进水端1，所述北京地暖组件进水端1为分水器；和北京地暖组件回水端2，所述北京地暖组件回水端2为集水器，还包括水体混合机构，所述水体混合机构包括混水阀3，所述混水阀3进口分别与外部热水源和循环回水通道连通，其出口与分水器1连通；以及回水泵4，所述回水泵4进口与所述集水器2连通，其出口与所述混水阀3进口连通以及外部热水源；工作时，混水阀3 内的水体流入至所述分水器1中进行分配，在集水器2汇集后形成的回流水体通过所述回水泵4后，一部分回流水体进入所述外部热源中加热，另一部分回流水体进入所述混水阀3 中与所述外部热水源供给的热水混合，混合后的水体流入至分水器1中实现北京地暖水体的循环；所述分水器1与混水阀3之间的管路为偏心弯管5。偏心弯管5的两端的高度差与所述分水器1和集水器2安装时高度差基本相同。所述回水泵4与所述集水器2之间为直管路。
[0018] 所述分水器1和集水器2之间设有压差旁通阀，压差旁通阀可以提供固定的压差， 当系统压力超过额定值后，内置阀芯机构会自动打开，泄漏部分流量，以保证其他环路流量平衡和水泵正常工作。
[0019] 所述回水泵4、所述混水阀3以及外部热水源之间通过一个回水三通管路7相连通，所述回水三通管路7与所述回水泵4、所述混水阀3以及外部热水源分别通过活接管接头8连接。
[0020] 所述偏心弯管5的一端与所述混水阀3通过活接管接头8连接；所述偏心弯管5 的另一端焊接一个外螺纹活接式管接头与所述分水器1连接。
