  • 【北京地暖品牌】世进地暖管件

  • 来源:  发布时间:2014-10-30  浏览:403

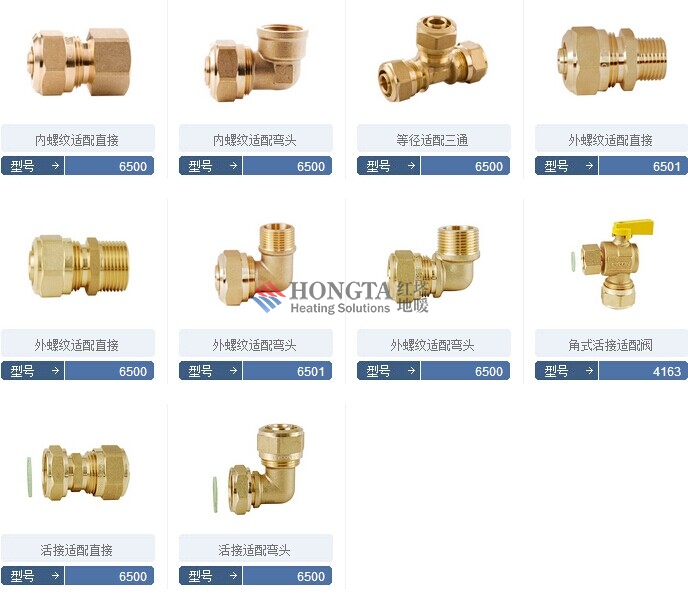

  • MultiPEX S5适配地暖管件

    适配地暖管件是我司针对对接焊铝塑复合管而设计的,经过多次测验,解决了漏水等安全隐患,确保与锅炉、管材连接部位的紧密连接。材质采用优质的热锻黄铜,能适应长期高温的工作环境。连接部位多采用活接方式,密封性能良好,且可多次拆卸,操作安全,快捷。



    地暖


    地暖内螺纹适配直接

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、塑料管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号


       16×1/2 "F      6500-S5-S16×1/2F

       16×3/4 "F      6500-S5-S16×3/4F

       20×1/2 "F      6500-S5-S20×1/2F

       20×3/4"F      6500-S5-S20×3/4F

       25×3/4 "F      6500-S5-S25×3/4F



    地暖内螺纹适配弯头

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、塑料管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号


       16×1/2 "F      6500-S5-L16×1/2F

       16×3/4 "F      6500-S5-L16×3/4F

       20×1/2 "F      6500-S5-L20×1/2F

       20×3/4"F      6500-S5-L20×3/4F

       25×3/4 "F      6500-S5-L25×3/4F



    等径适配三通

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、塑料管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号


       T20      6500-S5-T20

       T25      6500-T25

       T26      6500-T26

       T32      6500-T32


    地暖外螺纹适配直接

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:角斗士管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号      A      D      L      适用管材


       16×1/2 "M      6501-S5-S16×1/2 "M      G1/2 "      Φ17.8      50      16×1.5



    地暖外螺纹适配直接

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号      A      D      L      适用管材


       16×1/2 "M      6500-S5-S16×1/2 "M      G1/2 "      Φ16.8      49      16×2

       16×3/4 "M      6500-S5-S16×3/4 "M      G3/4"      Φ16.8      49      16×2

       20×1/2 "M      6500-S4-S20×1/2 "M      G1/2 "      Φ20.8      50      20×2

       20×3/4"M      6500-S5-S20×3/4"M      G3/4 "      Φ20.8      50      20×2

       25×3/4 "M      6500-S5-S25×3/4 "M      G3/4 "      Φ25.5      52.5      25×2.5

       26×3/4 "M      6500-S5-S26×3/4 "M      G3/4 "      Φ26.5      51.5      26×3

       32×1 "M      6500-S5-S32×1 "M      G1 "      Φ32.5      56      32×3


    地暖外螺纹适配弯头

       规格      产品型号      适配管材


       16×1/2 " M      6501-L16×1/2 M      角斗士多层复合管

       20×3/4 " M      6501-L20×3/4 M

       25×3/4 " M      6501-L25×3/4 M



    地暖外螺纹适配弯头

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、塑料管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号      A      D      H      H1      适用管材


       16×1/2 "M      6501-S5-L16×1/2 "M      G1/2 "      Φ16.8      42      34      16×2

       16×3/4 "M      6500-S5-L16×3/4 "M      G3/4"      Φ16.8      46      34      16×2

       20×1/2 "M      6500-S5-L20×1/2 "M      G1/2 "      Φ20.8      46.5      34      20×2

       20×3/4"M      6500-S5-L20×3/4"M      G3/4 "      Φ20.8      44      34      20×2

       25×3/4 "M      6500-S5-L25×3/4 "M      G3/4 "      Φ25.5      43      38      25×2.5

       26×3/4 "M      6500-S5-L26×3/4 "M      G3/4 "      Φ26.5      44      38      26×3

       32×1 "M      6500-S5-L32×1 "M      G1 "      Φ32.5      42      46      32×3



    角式活接适配阀

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用介质:水、油、汽
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号      DN      适配管材


       16×1/2 " F      4163-S5×16×1/2F      15      对接焊铝塑复合管

       20×3/4 " F      4163-S5×20×3/4F      20

       25×3/4 " F      4163-S4×25×3/4F      25      S4系列管材

       32×3/4 " F      4163-S4×32×3/4F      32



    活接适配直接

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号      A      D      L      适用管材


       16×1/2 " F      6500-S5-S16×H1/2 F      G1/2 "      Φ16.8      52      16×2

       16×3/4 " F      6500-S5-S16×H3/4 F      G3/4"      Φ16.8      51      16×2

       20×1/2 " F      6500-S4-S20×H1/2 F      G1/2 "      Φ20.8      52      20×2

       20×1/2 " F      6500-S5-S20×H1/2 F      G1/2 "      Φ20.8      52      20×2.3

       20×3/4 " F      6500-S5-S20×H3/4 F      G3/4 "      Φ20.8      51      20×2

       25×3/4 " F      6500-S5-S25×H3/4 F      G3/4 "      Φ25.5      53.5      25×2.5



    活接适配弯头

    北京地暖技术参数:

      公称压力:1.6Mpa
      适用范围:铝塑复合管、塑料管、管材连接
      工作温度:-20℃≤t≤120℃
      管螺纹符合ISO 228标准

    选型表:

       规格      产品型号      A      D      H      H1      适用管材


       16×1/2 "F      6501-S5-L16×1/2F      G1/2 "      Φ16.8      42      34      16×2

       16×3/4 "F      6500-S5-L16×3/4F      G3/4"      Φ16.8      46      34      16×2

       20×1/2 "F      6500-S5-L20×1/2F      G1/2 "      Φ20.8      46.5      34      20×2

       20×3/4"F      6500-S5-L20×3/4F      G3/4 "      Φ20.8      44      34      20×2

       25×3/4 "F      6500-S5-L25×3/4F      G3/4 "      Φ25.5      43      38      25×2.5

       20×1/2 "F      6500-S5-L26×3/4F      G3/4 "      Φ26.5      44      38      26×3
