  • C113
    北京地暖品牌【世进分集水器】

    技术参数:

    耐压:10bar
    耐温:0~80℃
    材质:黄铜/表面镀镍处理

    选型表:
       规格      型号


       1×20×2      C113-1×20×2

       1×20×3      C113-1×20×3

       1×20×4      C113-1×20×4

       1×20×5      C113-1×20×5

       1×20×6      C113-1×20×6

       1×20×7      C113-1×20×7

       1×20×8      C113-1×20×8

       1×16×2      C113-1×16×2

       1×16×3      C113-1×16×3

       1×16×4      C113-1×16×4

       1×16×5      C113-1×16×5

       1×16×6      C113-1×16×6

       1×16×7      C113-1×16×7

       1×16×8      C113-1×16×8


    包含:供水主管每个支管带调节球阀;回水主管每个直管带调节球阀;组件带手动排气阀、泄水/注水阀;支架用于将分水器固定在箱体内或墙上。

    支管数量:   2   3   4   5   6   7   8

    L(mm):   97   140   183   226   269   312   355



    C112系列分集水器
    北京地暖品牌【世进分集水器】

    概述:

             C112系列分集水器是世进水控推出的一体锻造分集水器,适用于低温热水地板辐射供暖和散热器采暖,该分集水器具有流量分配、支路启闭调节、手动排气功能。
            分集水器一体成型、结构紧凑、安全牢固、安装便捷、经久耐用。产品承续世进水控优异品质和性能的同时,对材料选配、支路连接、减少流阻等方面进行了优化设计;严格质量控制,对整体结构的密封性、耐高温低温和压力性能进行严格测试,是家装和工程的安全选择。



    C112系列分集水器:镀镍、适配器;无箱、无活接球阀;规格1FX3/4X2至1FX3/4X10


    C105A
    北京地暖品牌【世进分集水器】

    技术参数:
    概述:
    C105A系列分集水器针对低温地板辐射采暖系统设计,符合CJ/T 251-2007铜分集水器标准,采用一体化设计,主体使用优质耐腐蚀黄铜材料,耐热抗冻,安全可靠,密封结构采用高品质EPDM材料,性能更加安全可靠,能承受最高2.4MP压力和110℃温度要求,分集水器主体内外层表面采用特殊工艺处理,表面光洁、美观大方、流体阻力小,不易结垢,减少后期日常维护工作。
    C105A系列分集水器供水主体各支路配备了一体式调节阀,可调节各支路流量;回水主体各支路配备温控阀,手动调节手轮或配置电热执行器。通过阀杆可以调节和关闭相应支路流量,温控阀内部采用双重“O”型圈密封,阀杆采用特殊处理的不锈钢,可减少摩擦和防止结垢,密封垫圈采用锥形设计优化水力特征,减少压力损失,降低水流噪音,使温度调节更成比例;电热执行器可实现支路区域的室内温度自动控制。
    不同规格类型管材可灵活配置16、20的适配接头。末端组合阀将排气阀和排污阀融为一体采用一体式结构,结构紧凑,分集器主体长度减少,增加了支路,减少了安装空间,末端组合阀采用特殊工艺,能实现与主体准确的定位,上端配置自动排气阀,便于及时将系统内气体排出,自动排气阀可选配具有止回功能,可在系统运行时直接进行维护,无需关闭总阀;支架采用EPDM密封垫片,固定可靠,经久耐用;可配置活接球阀和精美外箱,外箱适用于嵌入式或明装,整体紧凑美观。

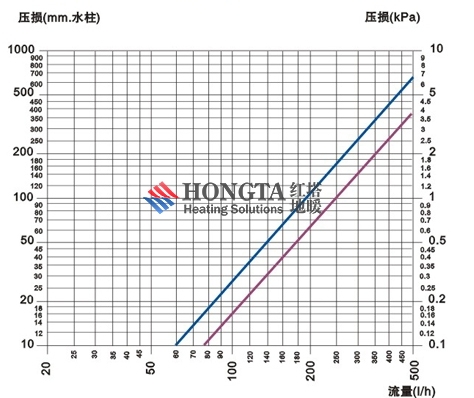

    分集水器水力特征图
    北京地暖品牌【世进分集水器】
    水力测试 Kv Kv0.01

    流量调节阀(VR)全开 1.85 185

    温控阀(VI) 2.50 250

    -Kv=阀前后压差1bar的流量m³/h
    -Kv0.01=阀前后压差1bar的流量1/h



    水力测试 Kv Kv0.01

    3-6个支路供回水主管 21.0 2100

    7-10个支路供回水主管 15.0 1500

    球阀(VS) 47.5 4750

    选型表:
       规格      型号


       1F×3/4×2      C105A-1F×3/4×2

       1F×3/4×3      C105A-1F×3/4×3

       1F×3/4×4      C105A-1F×3/4×4

       1F×3/4×5      C105A-1F×3/4×5

       1F×3/4×6      C105A-1F×3/4×6

       1F×3/4×7      C105A-1F×3/4×7

       1F×3/4×8      C105A-1F×3/4×8

       1F×3/4×9      C105A-1F×3/4×9

       1F×3/4×10      C105A-1F×3/4×10



    C205A
    北京地暖品牌【世进分集水器】

    概述:

            C205A系列分集水器配置可视调节流量计,流量控件器采用独特锥形结构设计,可以准确调节和平衡支路流量,内部采用独特锥形结构设计,流量调节稳定、均匀、压损小无噪音,各支路实际流量能直接显示。调节阀上端配备有调节流量和关闭支路的塑料帽,调节流量时将塑料帽取出放入流量计外壳即可进行流量调节,流量调好后,将塑料帽放回调节阀阀体凹槽内,以锁定调节值,避免人为误调。
            不同规格类型管材可灵活配置16、20的适配接头。末端组合阀将排气阀和排污阀融为一体采用一体式结构,结构紧凑,分集器主体长度减少,增加了支路,减少了安装空间,末端组合阀采用特殊工艺,能实现与主体准确的定位,上端配置自动排气阀,便于及时将系统内气体排出,自动排气阀可选配具有止回功能,可在系统运行时直接进行维护,无需关闭总阀;支架采用EPDM密封垫片,固定可靠,经久耐用;可配置活接球阀和精美外箱,外箱适用于嵌入式或明装,整体紧凑美观。

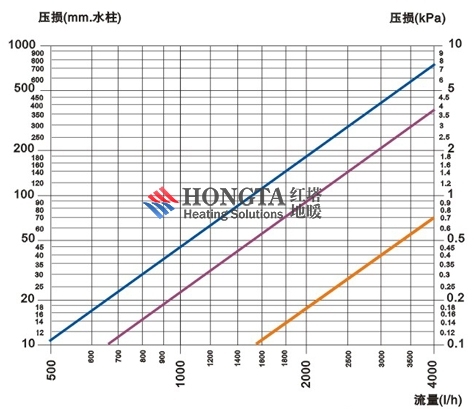

    分集水器水力特征图



    水力测试 Kv Kv0.01

    流量调节阀(VR)全开 1.85 185

    温控阀(VI) 2.50 250

    -Kv=阀前后压差1bar的流量m³/h
    -Kv0.01=阀前后压差1bar的流量1/h



    水力测试 Kv Kv0.01

    3-6个支路供回水主管 21.0 2100

    7-10个支路供回水主管 15.0 1500

    球阀(VS) 47.5 4750

    选型表:
       规格      型号


       1F×3/4×2      C205A-1F×3/4×2

       1F×3/4×3      C205A-1F×3/4×3

       1F×3/4×4      C205A-1F×3/4×4

       1F×3/4×5      C205A-1F×3/4×5

       1F×3/4×6      C205A-1F×3/4×6

       1F×3/4×7      C205A-1F×3/4×7

       1F×3/4×8      C205A-1F×3/4×8

       1F×3/4×9      C205A-1F×3/4×9

       1F×3/4×10      C205A-1F×3/4×10



    http://www.bjht.com.cn/upload_files/article/345/1_1414660969_1800120.pdf

    http://www.bjht.com.cn/upload_files/article/345/1_1414660978_2754084.pdf
