摘 要：很多刚刚入行的朋友会遇到很多类似的问题，因此在本专题，安安准备和朋友们探讨几个有代表性的问题，希望对各位做地暖的朋友有所启示。
感谢安安好文章给大家分析暖通，地暖的知识和经验，表示感谢，特意转载出来给各位需要的朋友了解一下。
关键字：地暖 设计
正 文
刚毕业的时候，安安也不会设计地暖。在学校没有学过，身边也没有会设计地暖的师傅。就是在这个时候，我钻入了土木在线暖通论坛，开始了漫长的求索之路。在众多前辈的指导之下，学会了设计地暖。每次看着小师弟小师妹在论坛问啊问的，总想写点什么指点一下迷津。感谢地暖月刊给了我这样一个舞台，让我有一个和朋友们共同学习的机会……
先来看个“地暖分集水器后各环路不平衡”的问题：
本人参与的一个工程，由于厂家在施工时擅自把地暖管盘法改变导致在一个四回路分集水器中出现盘管长短偏差较大的问题：短的一支40m左右，长的一支80m多。且今年第一年十月份陆续交房并开始采暖，出现室内温度偏低现象，大概在10℃左右。本人也问过几个老工程师：部分的意见是地暖建筑第一年湿度大，会出现不热现象。至于不平衡率大可以在分集水器调节阀那里调节一下。本人现场看时，发现分集水器供回水温差不大。但也发现供水温度低的因素，大概20℃左右，不到30℃。现在发出来，让大家给个经验：这种情况下哪个是主因，是不平衡率问题还是第一年建筑的湿度大的原因。
有位朋友说的非常好：不要老说不平衡率的问题。先说楼主的问题，第一年投入使用，入住率不足，实际运行情况偏离设计工况，因此一般第一年的供热效果都不是太好。但还不是主要问题，本案例主要的问题是供水温度过低，一般供水温度达到40℃～45℃就能保证供热效果，甚至造成房间过热（由于系统设计差异，个别最末端的顶楼和底楼可能达不到设计要求），由于入住率不高，物业运行时考虑费用问题，换热站阀门开度较小，是造成这个的根本原因。看了楼上好些楼主说是不平衡率的问题，我想说的是和此无关，地暖盘管的长度由于实际房间面积大小不同造成了有的盘管长30～40米，有的能达到100米左右，但是实测供回水温度相差不大（本案例楼主也给予证实），那是因为换热站提供的循环水泵基本能满足户内盘管的阻力要求，因此对于控制户内不平衡率的计算是多余的。

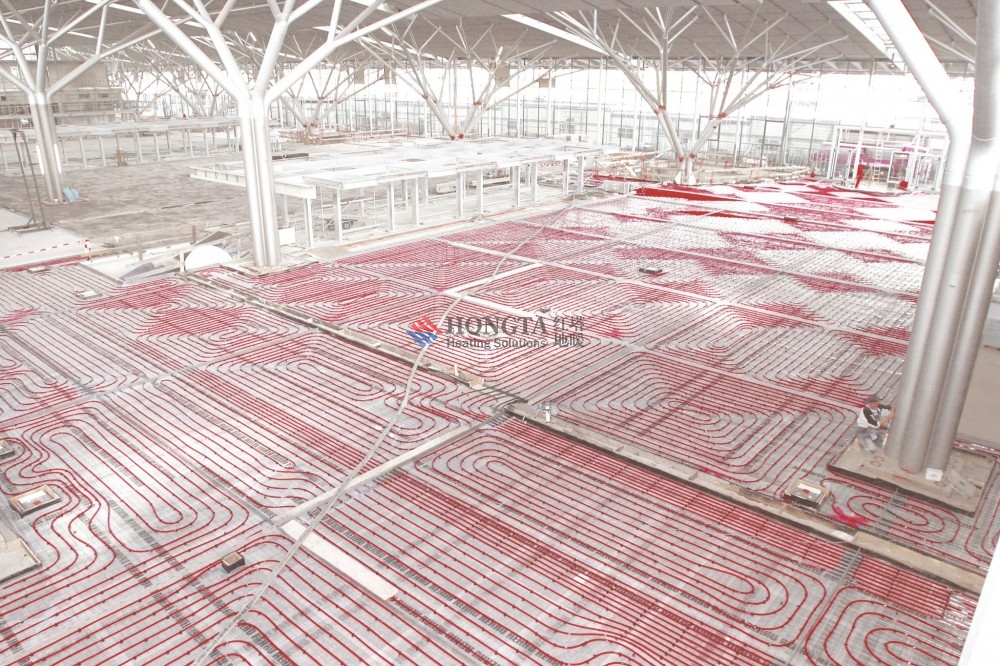

安安在这里不再重复上面近乎完美的解答。需要指出的是“控制户内不平衡率”还是有必要的。很多时候，各环路接近与分室调节不能做到两全其美。这个时候我们需要结合一下所选择的分水器。如果是各个环路带智能温控的分水器。我们可以优先满足分室调节，水利平衡部分由温控机构完成；如果选择的是普通分水器，做的是简易地暖，我们还要适当的满足各环路长度接近比较好。规范上说并联环路不平衡率可以达到15%，可我觉得，即使一个环路90米，另外一个60米，相差个30米，问题应该也不会太大。如果相差的更多了，那就需要重新调整一下设计图纸了；如果是大空间可以适当放宽要求：比如商场，中间的空气是可以流动的，热量会从热的地方迁移到温度偏低的地方，达到自平衡，就是一个120米，一个80米，也可以说得过去。

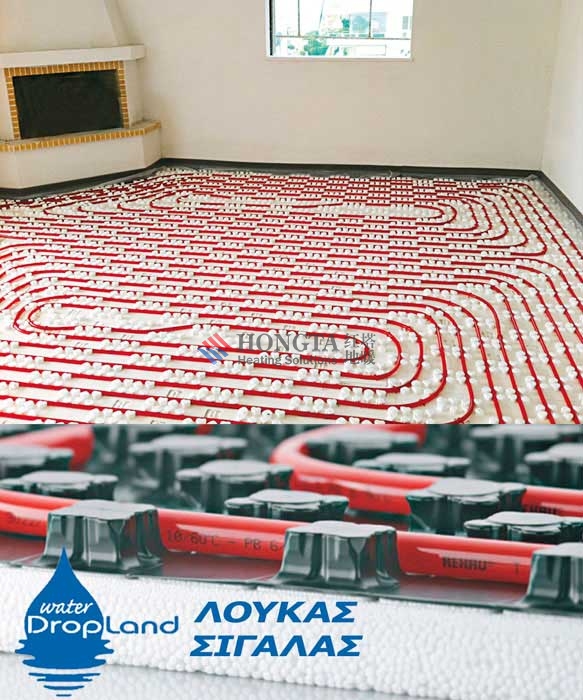

作为地暖设计最基本的东西，我们应该知道：每个分水器不宜超8路，每个环路不宜超120米且各环路长度应接近。地暖盘管管道应从门口绕出。房间间距一般为200mm～300mm，根据各房间相对负荷的大小适当调整房间间距，一般来说，北面的房间比南面的密些；把边的房间比中间的密些；顶层比标准层密些。
下面我们再看个地暖间距的问题：请教关于地暖管间距的问题
根据《技术措施》和《北京技术细则》除顶层外，每层热媒的供热量与房间的热负荷可近似相同，也就是选用一定间距的加热管（假设供回水温度，室内计算温度，地面材质已定，其他条件符合《规程》附录A的规定），使其供热量大于等于计算得到的热负荷就行了。
那么需要大于等于热负荷的供热量，是附录A中的哪一项？我分别看了《北京技术细则》和大红本，觉得加热管能提供的热量应该是左边那列（有效散热量/向上散热量）和右边那列（热损失/向下散热量）的和。可是PE-X管，平均温度50℃，室内16℃，地面层为水泥的条件下，300间距的加热管提供的热量是156.1+41.4=197.2W/m2我觉得太大了,难道之前的说法不对？呵呵，请前辈们帮我解惑。
我们都知道可以通过查《地暖规程》计算地暖间距，首先要弄清楚表中散热量和热损失的意义：散热量指的是向上的有效散热量，热损失指的是向下的“无效”（相对本层）散热量。计算的时候只要注意扣除来自上一层的“散热量”就没问题了。其次，我们需要了解一些处理技巧。如果，60℃/50℃的供回水参数的散热量过大，可以降低平均水温，比如采用40℃/30℃的供回水参数，可以避免地面温度过高而导致的灼热感。正是地暖所需水温低的特点，可以充分利用工业余热、水源热泵的低温热源进行供暖。有关研究表明，采用木地板为地面的设计，可以获得很高的舒适性。虽然新型散热器不断涌现，但其昂贵的价格也远非普通老板姓所能承受，而地暖却可以以较低的成本获得比较舒适和美观的效果。节能、舒适的地暖必将得到更加广泛的应用。
上边各位朋友遇到的问题，可以通过降低设计水温的或采用木地板的方法得到解决。需要指出的是，编制《地暖规程》地暖专家的研究，地暖规程的间距限制最大的比较小，地暖间距放到350mm是完全没有问题的。安安觉得除非超温过大，不推荐使用过大间距。过大间距可能导致地面温度均匀性变差。
希望本专题对朋友们有所帮助！最后，谢谢您和我一起学习了本专题，祝朋友们工作开心！限于篇幅，本期话题到此结束，欢迎到我的空间留言，一起探讨专业。
参阅资料
《实用供热空调设计手册》（最新版上、下册）
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）（本文简称为《水暖验规》）
《采暖通风与空气调节设计规范》GB 50019-2003（本文简称为《暖规》）
《地板采暖应用技术规范》（DBJ-T 01-49-2000）
《地面辐射供暖技术规程》( JGJ142-2004)（本文简称为《地暖规程》）
《建筑工程设计文件编制深度规定》2003版
