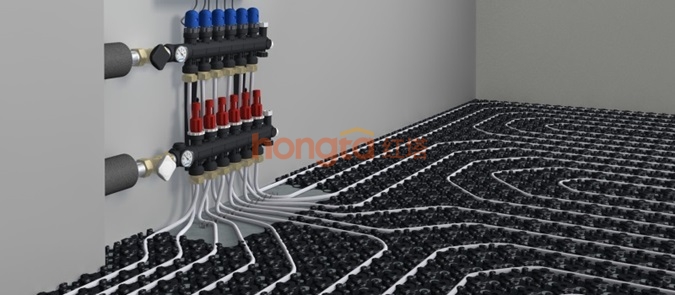

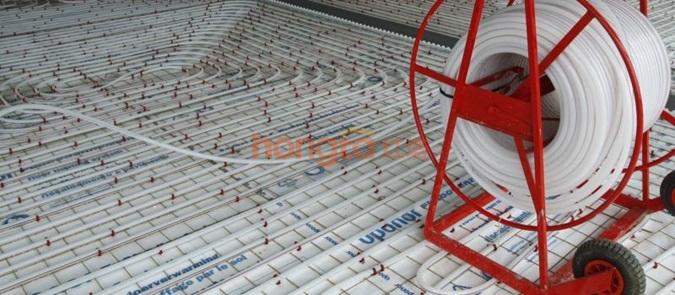

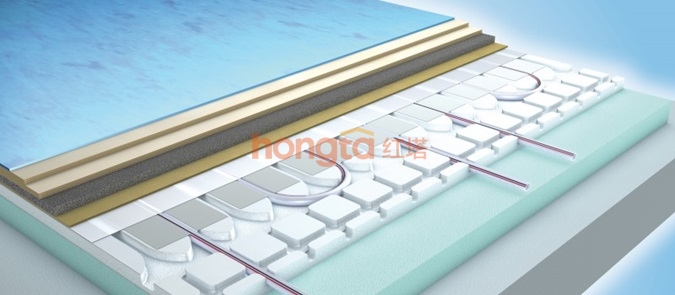

摘 要：涉足地暖行业，不可避免的会遇到一些专业术语。对于很多“半路出家”的朋友，无疑是一道深沟显壑。本专题安安主要介绍地暖工作压力，并和朋友们一起认识一下掌握暖通的法宝--水压图。
关键字：地暖 地暖工作压力 水压图
对于大多数朋友来说，不可能准备一摞厚厚的规范、图集和设计手册。也不可能去腾出宝贵的时间去研究这堆“百年不遇”的专业知识。即使有资料，也有时间，这种专业性很强的“术语”，也会把朋友们搞的头昏脑涨或者只能一知半解。本专题就几个重点术语谈一下自己的理解，希望对朋友们有所帮助。
前几天在网易暖通论坛，看到这样一个求助的帖子，大概是说有一个层高为3米共30层的住宅，1～15层为一个分区；16～30层为一个分区，问地暖工作压力应该为多少。

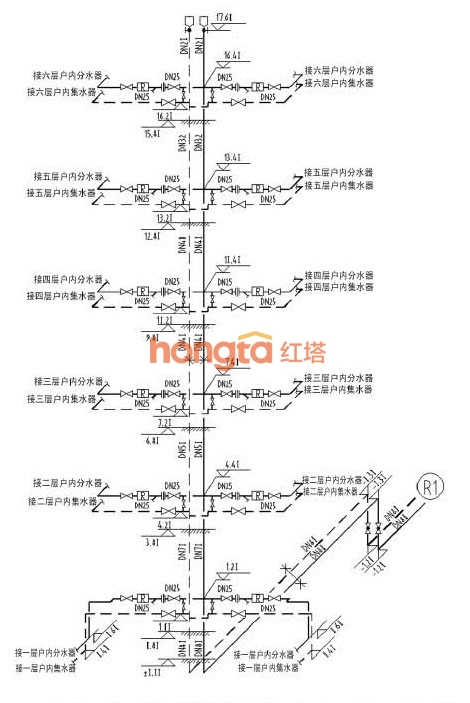

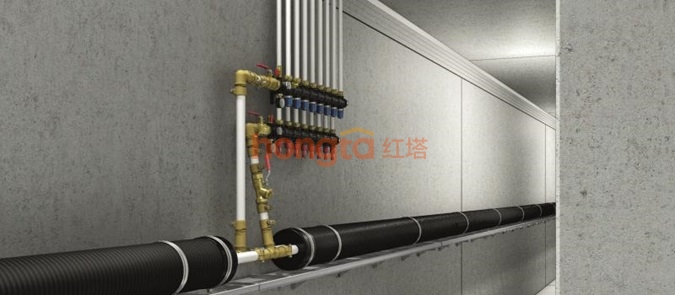

高层住宅一般采用新双管系统。先解释一下新双管系统这个术语：如图--引入室内后，每个住户都从立管单独引出，成为一个独立的系统。这是住宅分户计量常用的形式。本图为一梯两户的系统图。
“地暖工作压力”应该指明归属，也就是说。应该说明是一层的地暖工作压力还是15层的地暖工作压力，或者说是系统的地暖工作压力。系统的地暖工作压力应该是指整个系统的最大地暖工作压力。稍后和朋友们一起认识一下水压图，一种用图表显示的整个系统的压力分布，这将有助于朋友们更好的理解地暖工作压力。
朋友们可以想象，1层和15层的各自盘管承受压力一样吗？当15顶层地暖盘管内充满水时(系统不运行)，整个低区系统上下连通，首层地暖盘管要承受整个立管15*3=45米的水柱的压力。当系统运行的时候，为了避免系统压力波动，保证整个安全运行不倒吸入空气(不倒空)，还要给整个系统加上3～5米的富裕压力。以上说的是低区系统不运行的压力。如果低区是一个独立的系统(比如通过散热器连接)，此时的系统最大压力可以作为系统的静水压线所对应的静水压力。当系统运行的时候，循环水泵要提供水在管道流动所要克服的阻力，实际系统各点所要承受的压力都在静水压线之上，这时的压力才是真正的地暖工作压力。

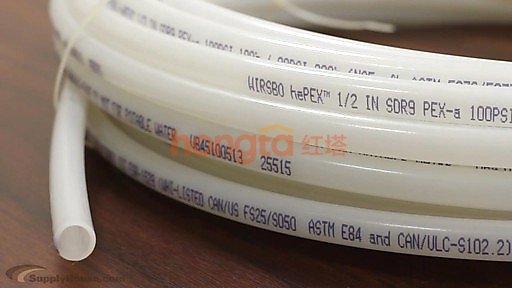

根据《采暖通风与空气调节设计规范》的规定，建筑大于50米应分区，故本建筑分成了两个区。分区的目的在于避免底层采暖设备的压力太大。如果30层只做一个系统，如左图的形式，当顶层地暖盘管内充满水时(即使系统不运行加压)，整个系统上下连通，首层地暖盘管要承受整个立管30*3=90米的水柱的压力。当系统运行的时候，为了避免系统压力波动，保证系统不倒空，还要给整个系统加上3～5米的富裕压力。承受如此之大的压力，对地暖盘管的管材的承压能力提出了很高的要求。如果1～15层为一个分区；16～30层为一个分区。低层盘管的承受压力可以减少将近一半，大大降低了系统压力对地暖盘管管材的要求。
下面借用《流体输配管网》的一张水压图；来讲讲有关实际地暖工作压力分布的一些情况。

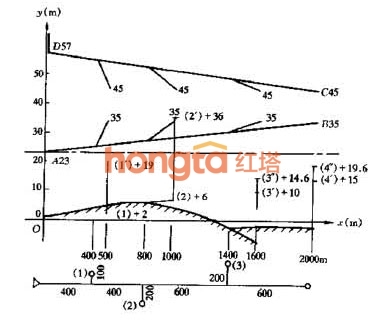

这是一张外网的水压图。(2)最左边的三角形表示热源，横向的线段表示热力外网的主干线。垂直于主干线，头上带个小圆圈的管线代表采暖支线。采暖干线上标注的数字表示各段干线的长度，采暖支线上标注的数字表示各段支线的长度；(1)就是外网所对应的水压图。横坐标表示以热源0为原点，热用户相对热源的距离，纵坐标表示热力管线所对应的地暖工作压力。在距离热源分别为500米、1000米、1600米、2000米位置分别是热用户1、2、3、4.从坐标原点出来的带斜线的曲线表示实际的地形高度。用户1为低温热水辐射采暖，其余为散热器采暖。比如用户1标注的是“+2”表示用户1建筑的首层相对原点标高是2米，依此类推。用户1标注的是“+19”表示用户1建筑的建筑相对原点的高度是19米，依此类推。
此系统采用的是110度热水，因此除了要附加3～5米的富裕压力保证系统不倒空之外，还要加4.6米110度热水所对应的汽化压力，保证系统的最高点不汽化。用户2建筑高度36米，如果加3～5米(不倒空)，再加4.6米(不汽化)，整个系统需要定压约43.6～45.6米，对于系统中的普通铸铁散热器（普通铸铁散热器承压40米水柱）已经超压。因此用户2考虑用换热器间接连接。其他可以考虑直接连接。通过比较用户3和4，可以这样确定静水压线：用户4比用户3高，用户4的建筑高度15米加3～5米(不倒空)，再加4.6米(不汽化)，整个系统可以定压23米。用户4比用户3高，用户4不汽化，用户3也满足不汽化的要求。
用户1压力损失只有1m可以考虑廉价的水喷射器连接，也可以采用换热器连接，无论采用哪种连接方式，都不会出现汽化的情况。110度热水只是在+2米处，建筑高度也只有19米，水喷射器连接也不会出现倒空的情况。
接下来介绍一下水压图的含义：从纵坐标到C是一条向下倾斜的直线，他表示热力外网供水管线的压降曲线，从纵坐标到B实际是一条向上倾斜的直线，他表示热力外网供水管线的压降曲线。从采暖干线上连出的倾斜的直线，分别标注“45”“35”是各用户从干线接出的入户支管的节流压降曲线。A点所在的水平线是静水压线，就是系统停止运行的时候在0标高处的压力。我们可以从2中看到该点的水压为23米。B点是末端用户4回水点的压力，为35m水柱；C点为末端用户4供水点的压力，为45m水柱；D点为热源出口处的压力，为57m水柱；热力干管与Y轴分别相交于两点，这两点的差值就是该系统所选循环加压水泵的扬程。在Y轴上到D点有一点斜率很大、几乎垂直的直线，他表示热源内部所消耗的压力。我们看到供回水管线DC、BA和接户直线是倾斜的直线，从热源出口D到末端用户4供水点C，从末端用户4回水点B到热源的回水点A，压力数值是不断下降的，这是因为在热水前行的过程中，要不断的克服管道的阻力，造成压力损失。在实际的计算中，我们可以认为底层用户的压力就是热力管线回水接入点压力。这是个简化的计算方法，实际上的底层用户的压力比热力管线回水接入点压力要大。
本工程通过接户管道的节流，在1，2，3，4用户处都得到相同10米的资用压力（45米-35米=10米）。通过这个例子我们可以知道：
1）热力外网各点的地暖工作压力是不同的，我们可以从外网的水压图看出，热水在流动的过程中要不断的克服阻力，水压在不断的减小。
2）静水压力和地暖工作压力不是一个概念。上面的水压图静水压力是23米水柱，而用户地暖工作压力的范围是35～45m水柱之间。由此我们可以知道，开篇所遇到的高层低区系统的地暖工作压力也是45米水柱，我们选择管材的时候应该注意，应该根据用户地暖工作压力的范围选择。
参阅资料：
《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)
《采暖通风与空气调节设计规范》(GB 50019-2003)
《地板采暖应用技术规范》(DBJ-T 01-49-2000)
《地面辐射供暖技术规程》(JGJ142-2004)
《建筑工程设计文件编制深度规定》2003版
