  • 丹佛斯《电地暖电磁辐射》测试视频----北京地暖客户真实数据来对比

  • 来源:  发布时间:2014-11-17  浏览:2337
  • 例1测试视频:家用电器电辐射;

    例2测试视频:民用双芯双导发热电缆电磁辐射数据;

    例3测试视频:工业单芯单导电缆电磁辐射。












    关于丹佛斯电地暖的电磁辐射测试照片...

    列举客户真实感受评论


    今天看到有TX在丹佛斯看到关于电磁辐射,偶也想说两句。

    最初在考虑电暖的时候,电磁辐射确实是一个要考虑的问题,在网上也找了很多资料,但是好像都是莫衷一是,没有定论。基本上有个结论,就是欧洲认为只要辐射值低于0.1UT,(u在这里读miu),基本上就是安全的了。

    这里也请大家参考一篇文章,讲的是关于一些电磁辐射的知识,,里面有国家对于辐射的防护规定,偶查过,和国家发表的数值一致,可供大家参考。

    自从知道了丹佛斯有那个可以测辐射的小玩意之后,偶也特别感兴趣。但是在他们办公室测的数值,偶还是觉得不能完全说明问题。于是就提出,让他们带到一户已经安装丹佛斯地暖的业主家中,实际测一下家用电器和地暖的辐射值,这样才有说服力。终于,在我的一再要求下,丹佛斯满足了偶的要求,这里把照片贴出来,供大家参考。

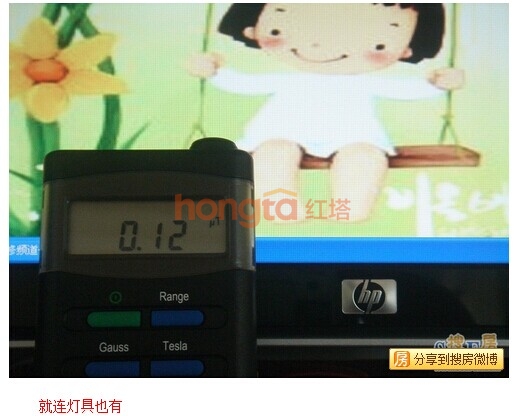

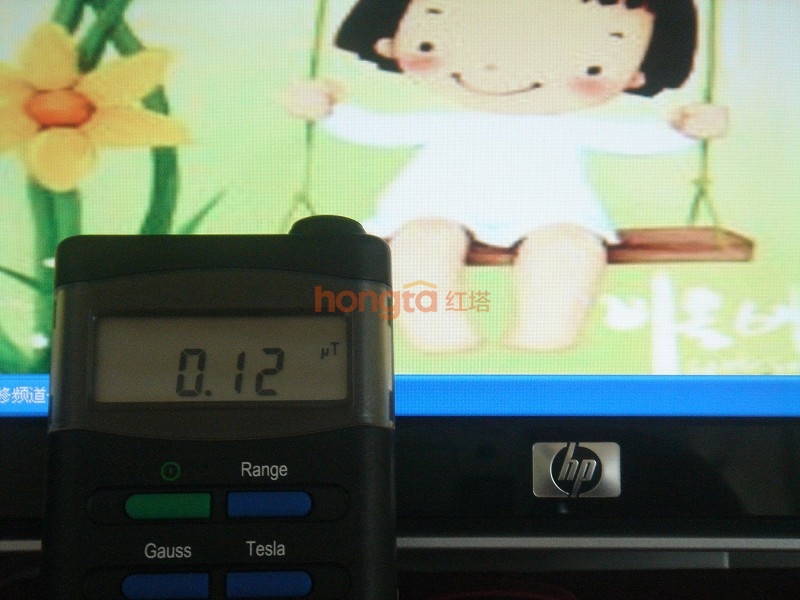

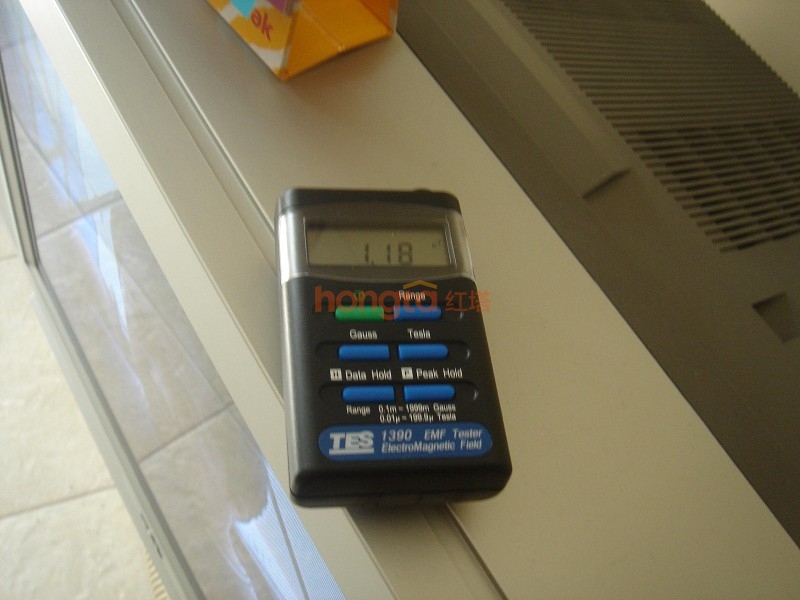

    测试HP液晶电磁辐射。。。

    电地暖电磁辐射

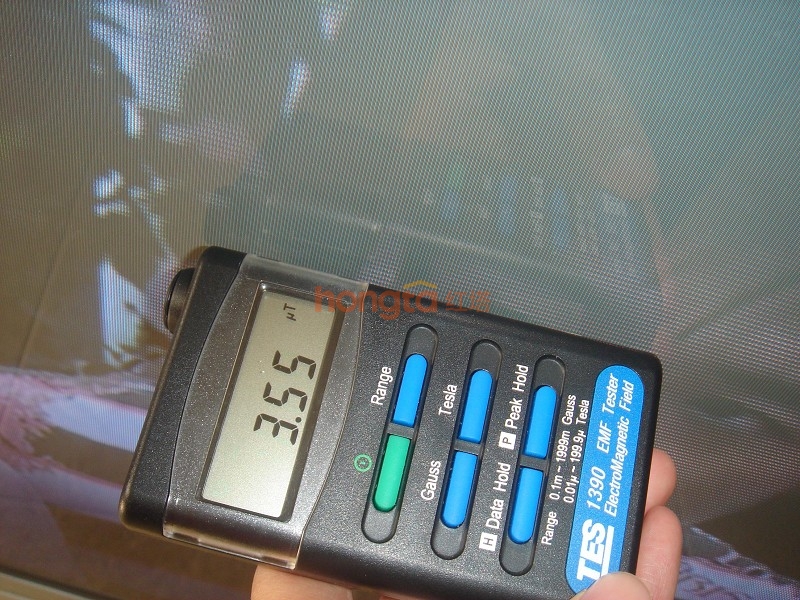

    电视机顶部的辐射。。。。


    电地暖电磁辐射



    电视机荧屏的辐射。。。


    电地暖电磁辐射

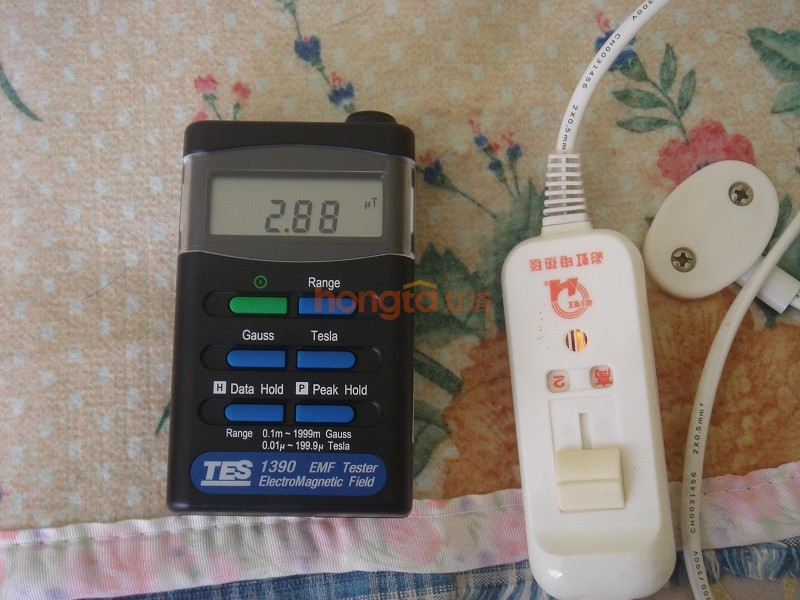

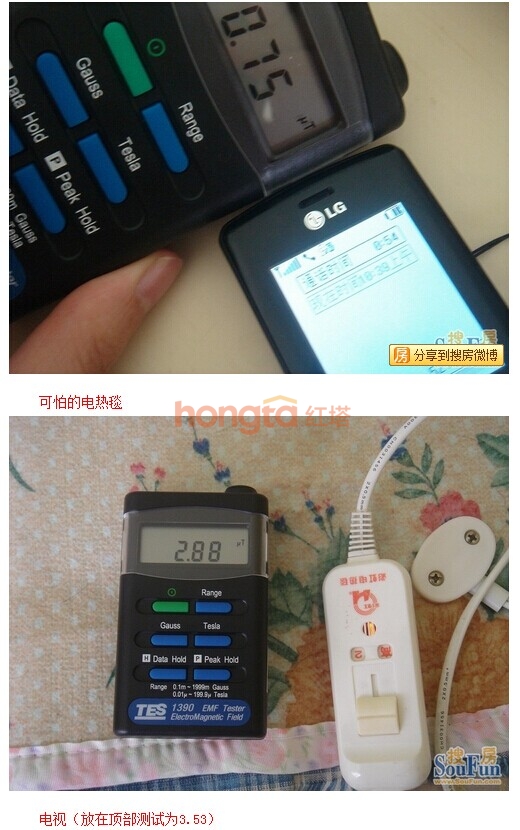

    电热毯的辐射。。。归归,以后不敢用鸟。。



    电地暖电磁辐射测试

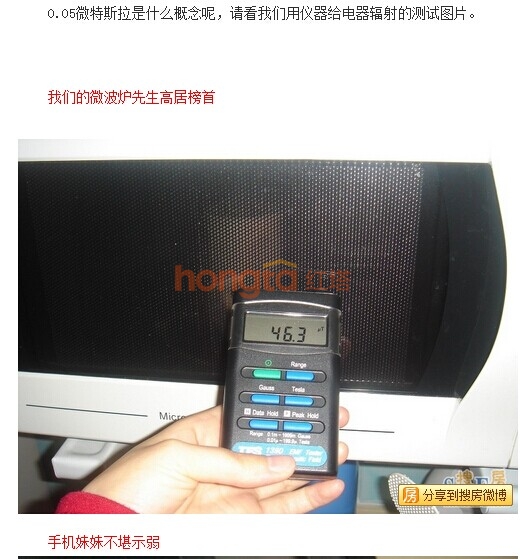

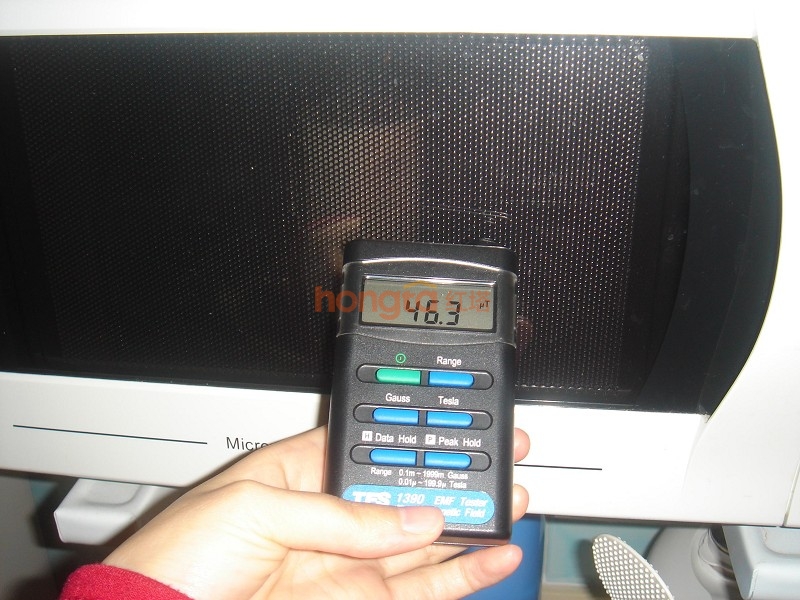

    再来个恐怖的,看看微波炉的辐射。。。



    电地暖电磁辐射测试

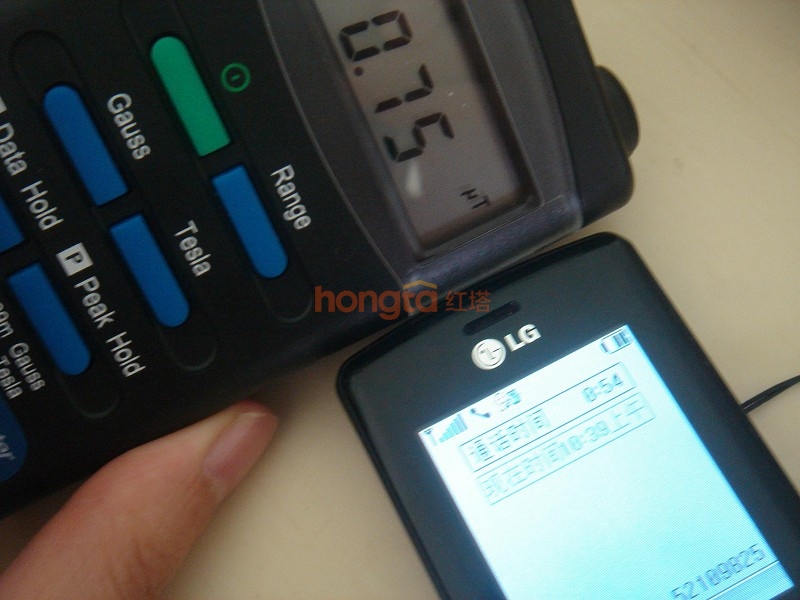

    看看手机的辐射吧。。。



    手机电磁辐射测试

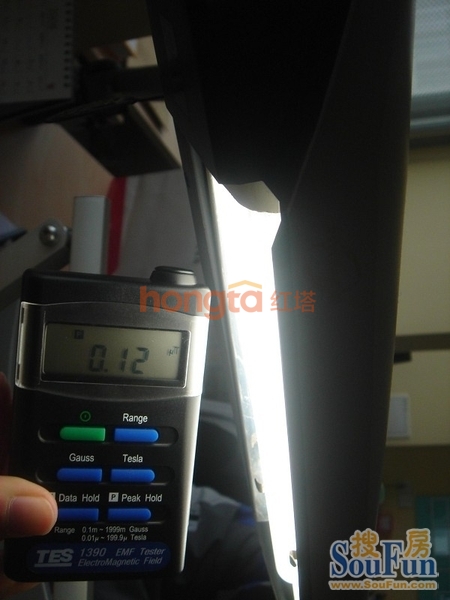

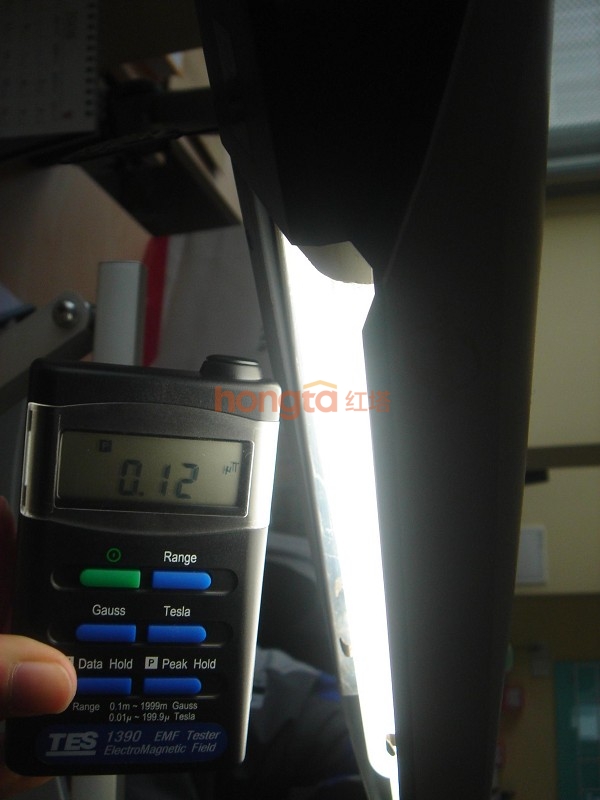

    没想到,连台灯都有辐射。。。



    电地暖电磁辐射测试

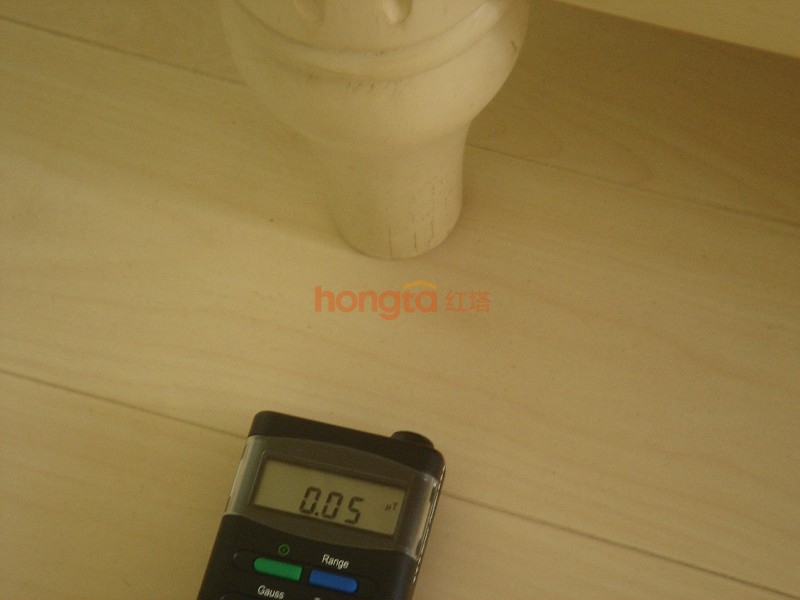

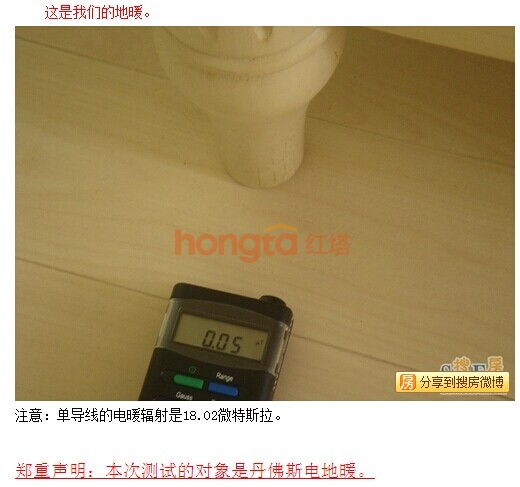

    最后看看丹佛斯电地暖测出的辐射值。。。

    电地暖电磁辐射测试

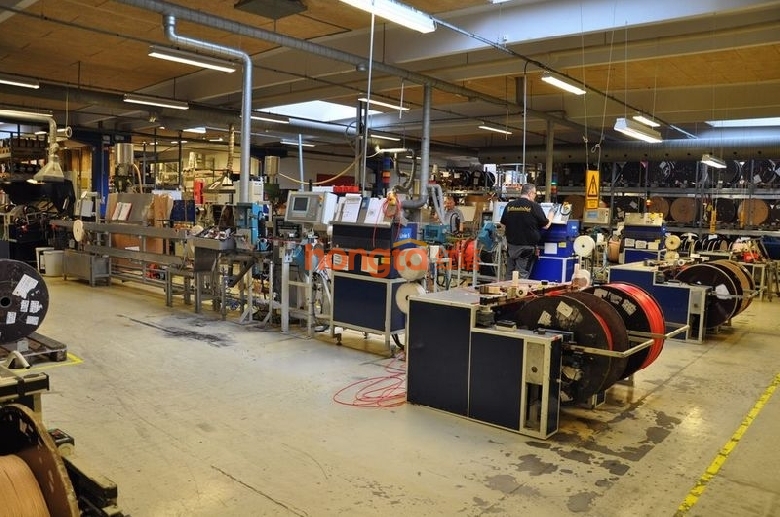

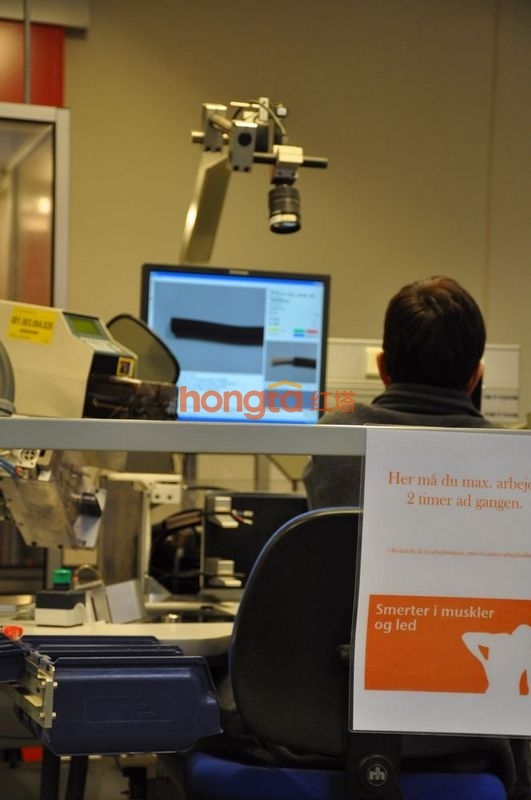

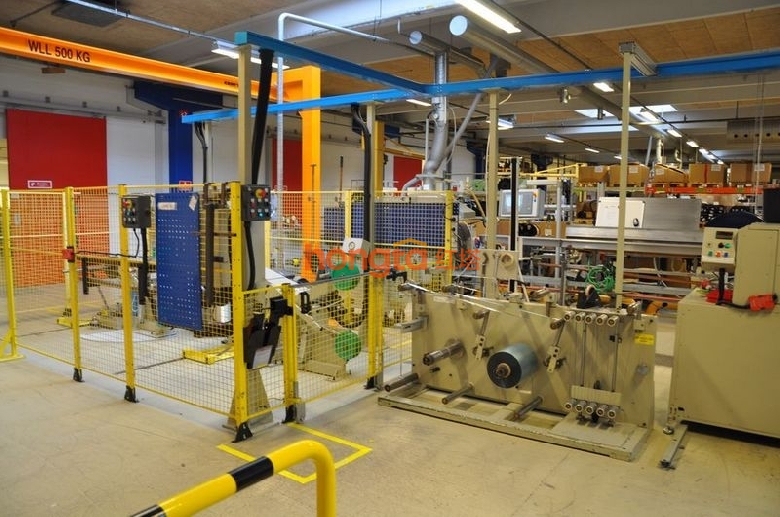

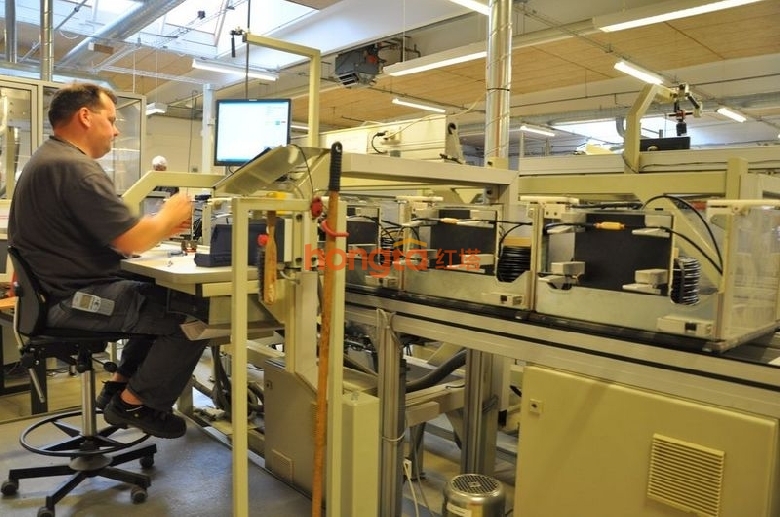

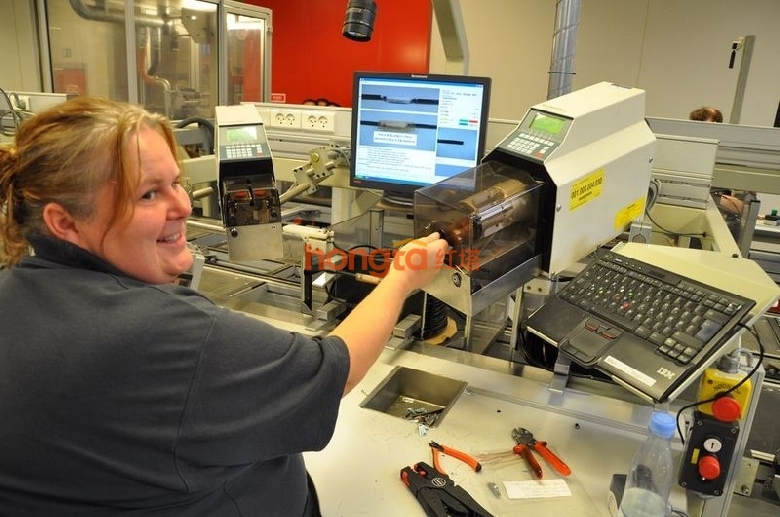

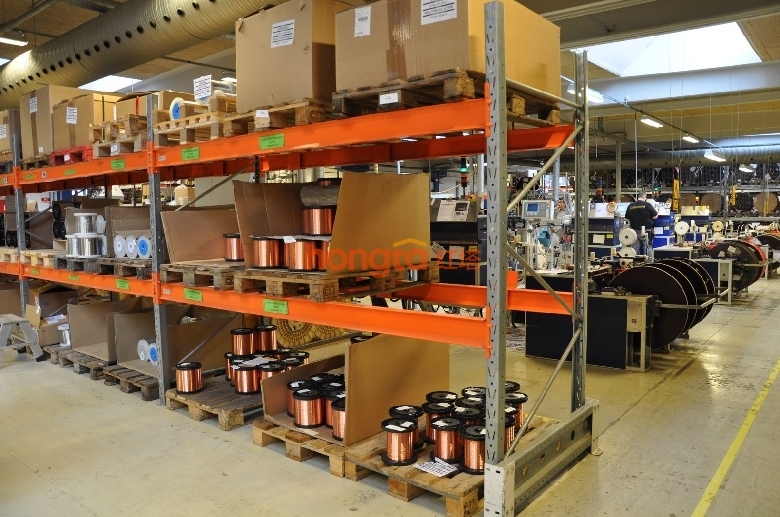

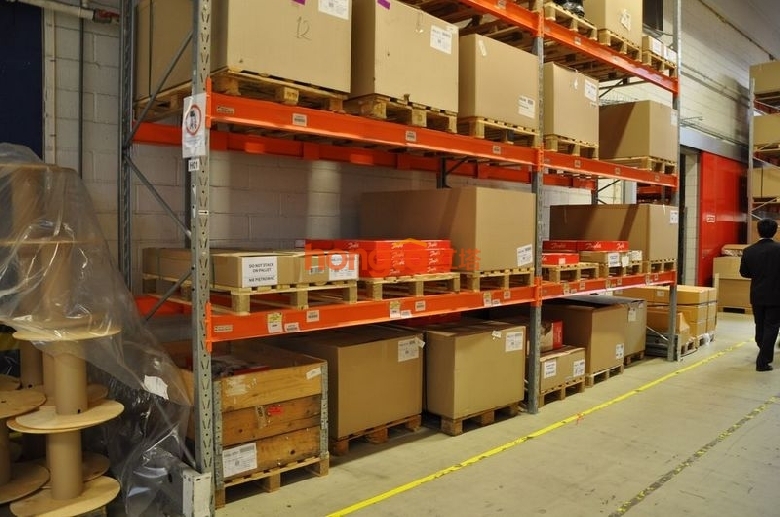

    看到这些照片,偶才决定订丹佛斯的地暖的。这里不是要给他们做宣传,只是把事情告诉大家。欢迎专家指正。。。电地暖生产图片

    补充一点,偶始终还是认为大家不必为电磁辐射这个看不见的东西担心太多,人要活的轻松点,啥都注意,累啊。。。

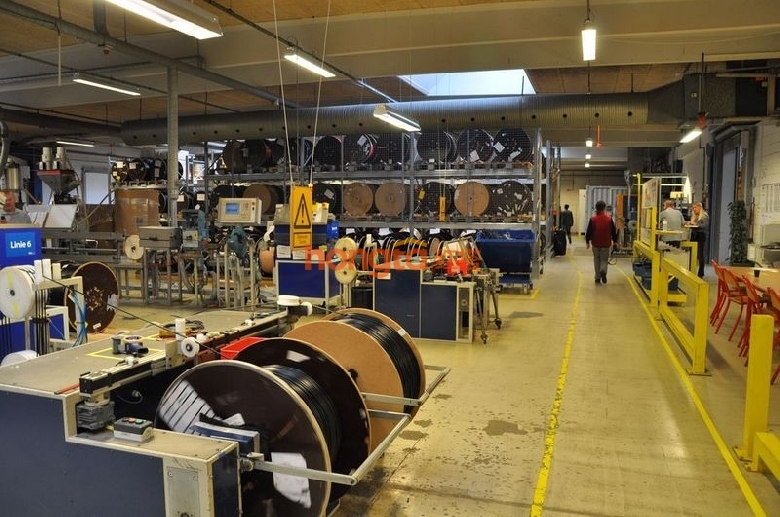

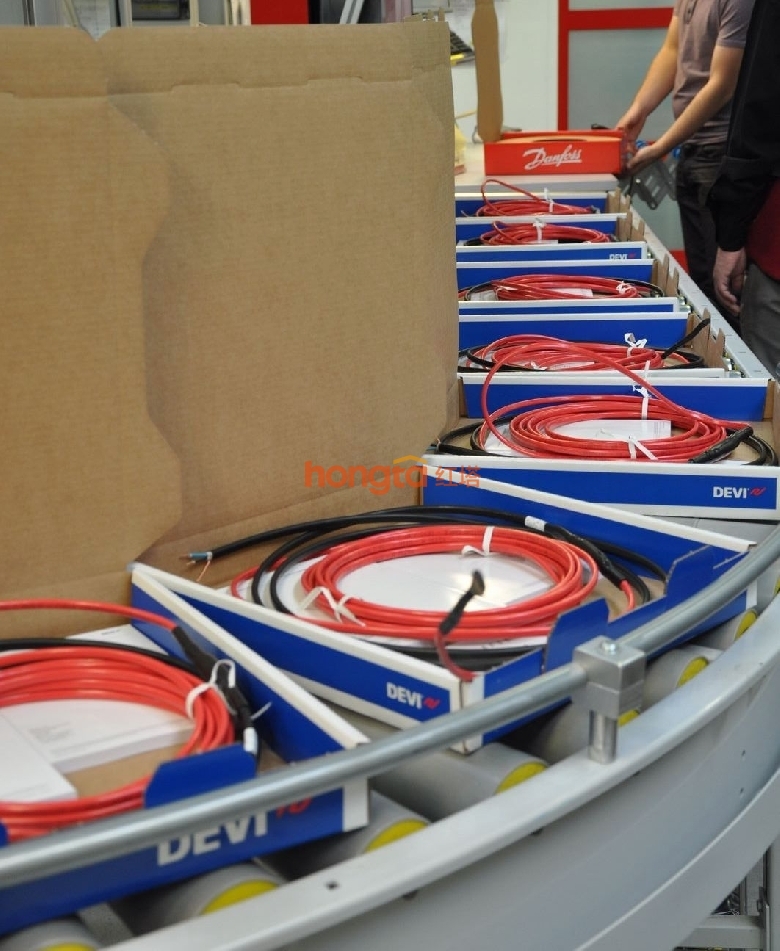

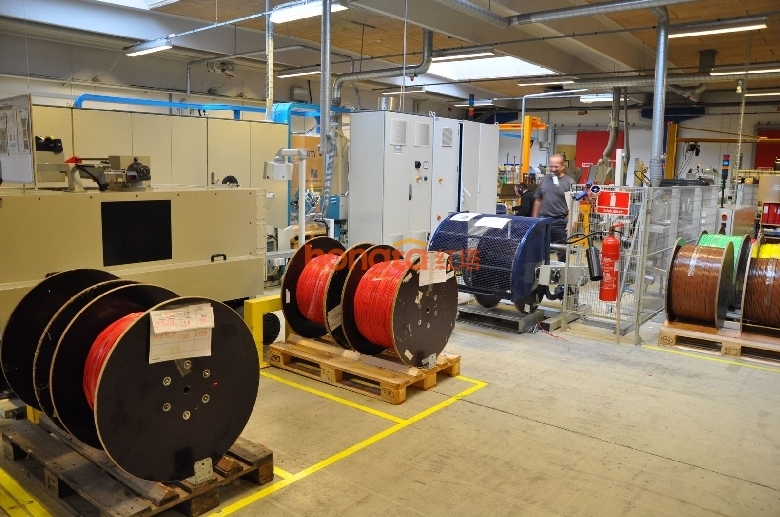

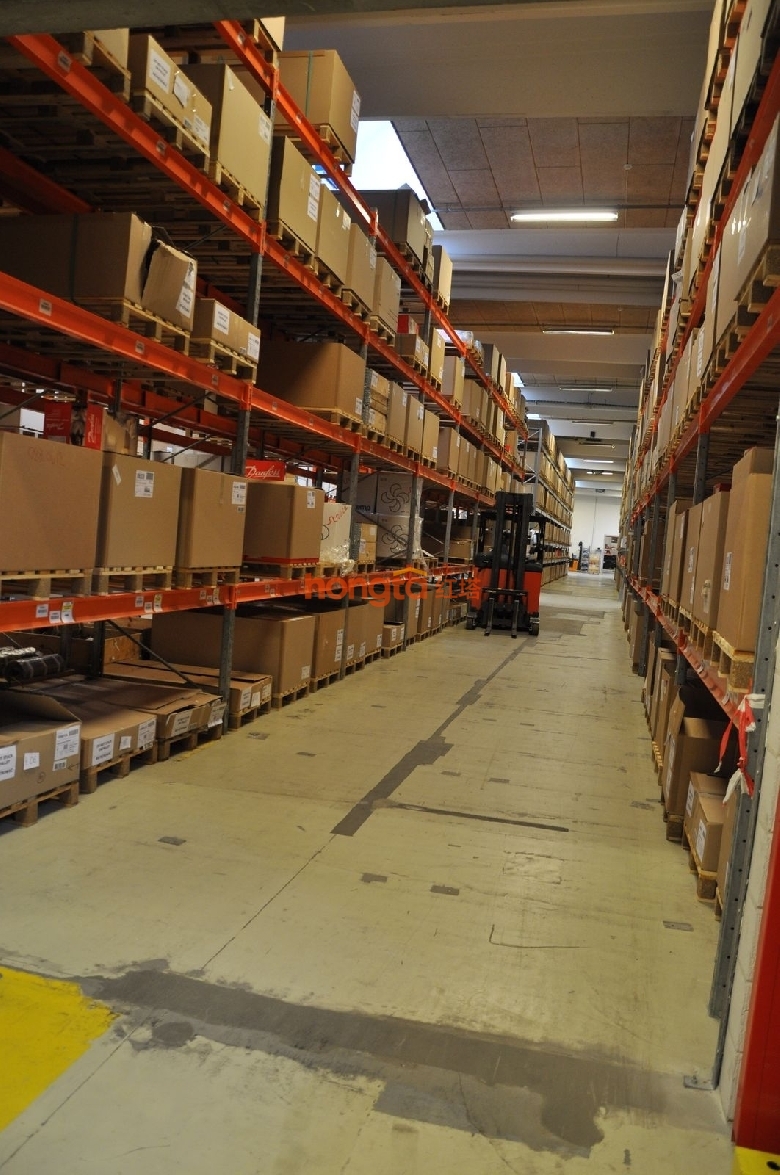

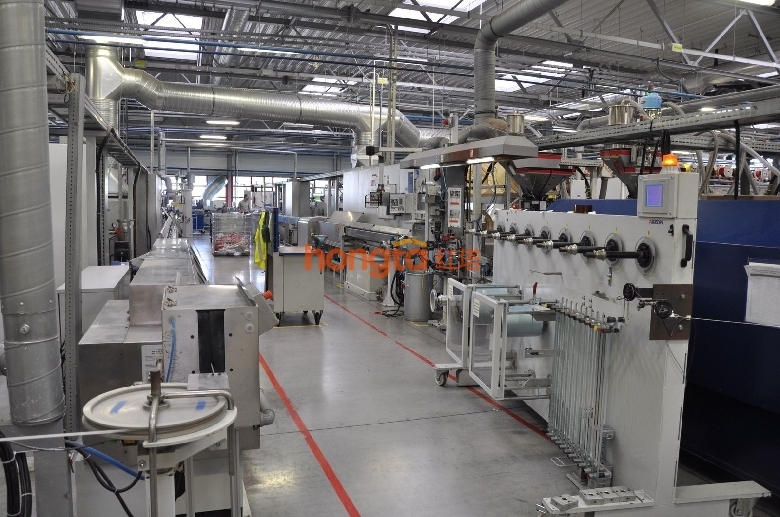

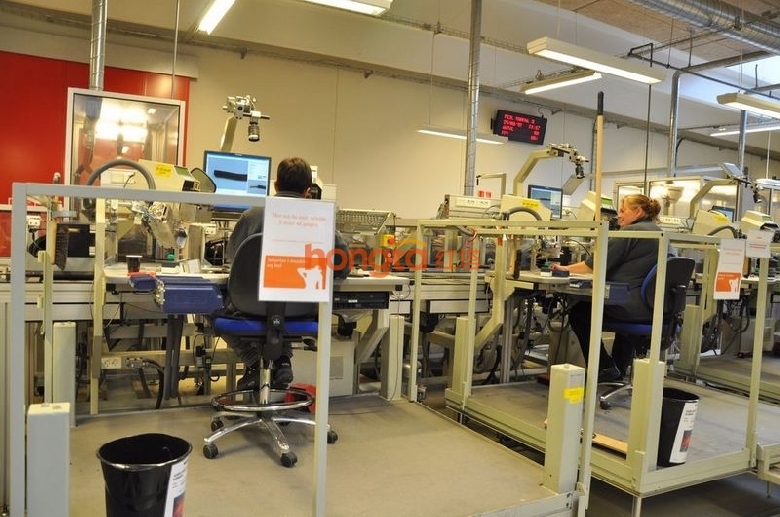

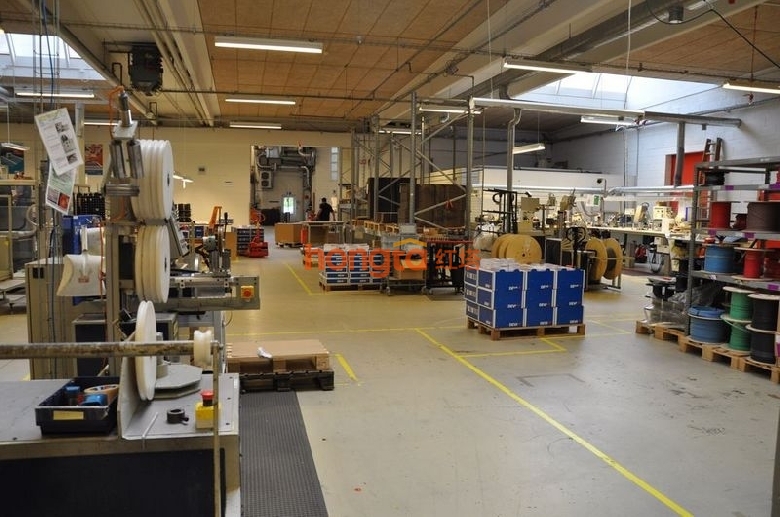

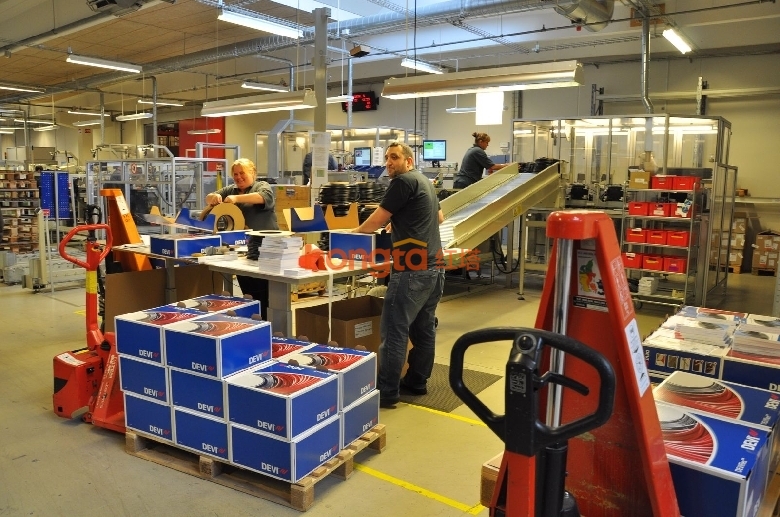

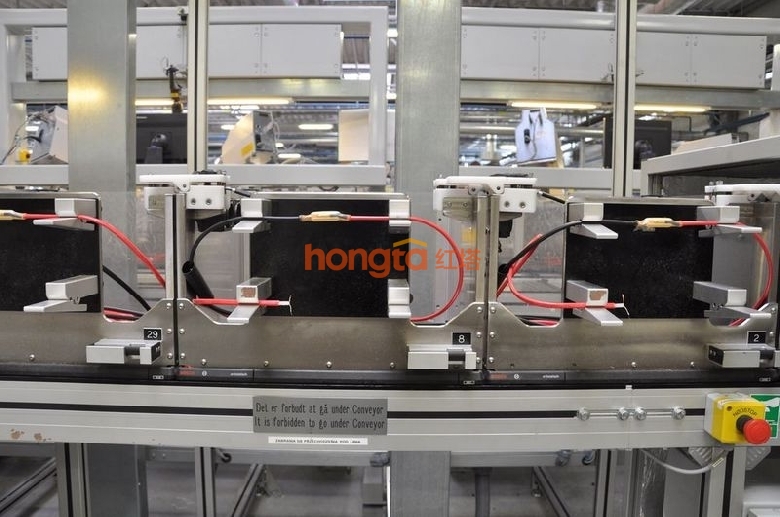

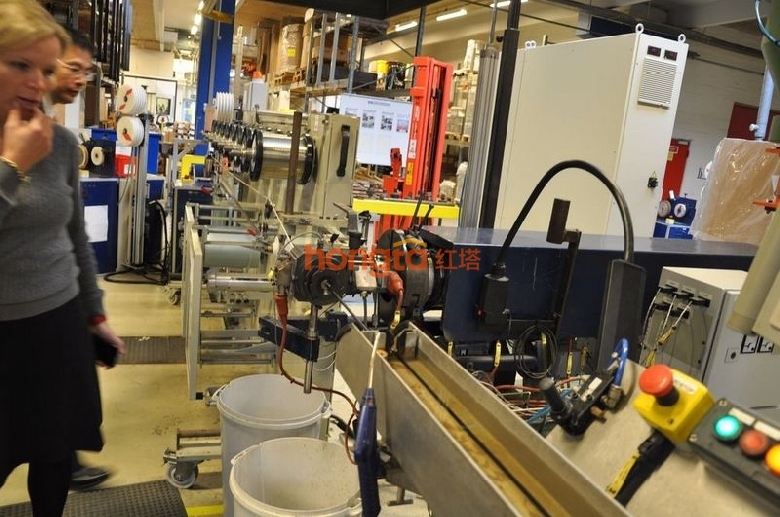

    用真实的数据来对比 电地暖生产图片

    我那天去MM也测给我看的,微波炉的辐射确实惊人.以后开的时候要离开远点了.

    你测试数据没有问题,但别忘了使用电视/台灯/微波炉等时是有距离的,在正常距离内的辐射是很低的,而且使用时间有限,可是用地暖时你同地面是直接接触的,没有距离的(你不会是悬空的吧),而且地暖用面积要大得多,辐射时间长的多,故综合考虑还是要注意。

    照片上的电磁辐射测试仪也是紧贴地面的

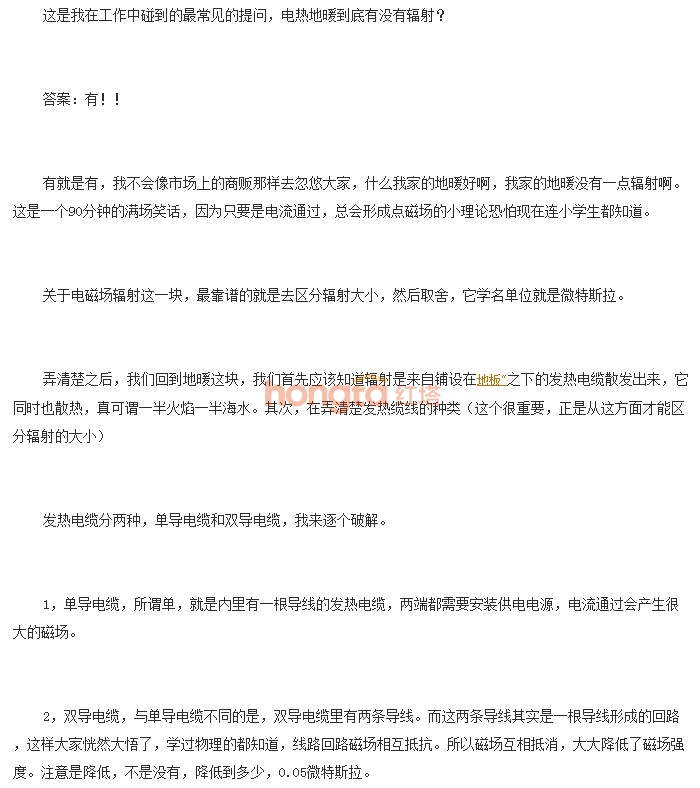

    我们一直都有说,我们的电缆是双芯,来路去路电磁辐射互抵

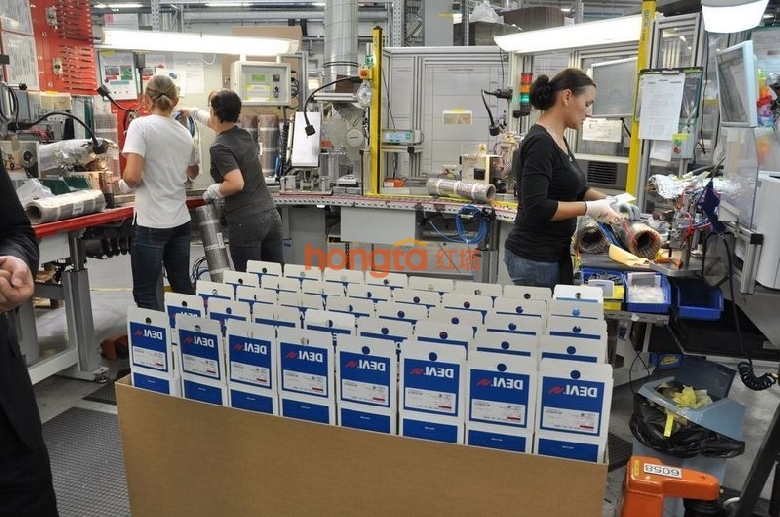

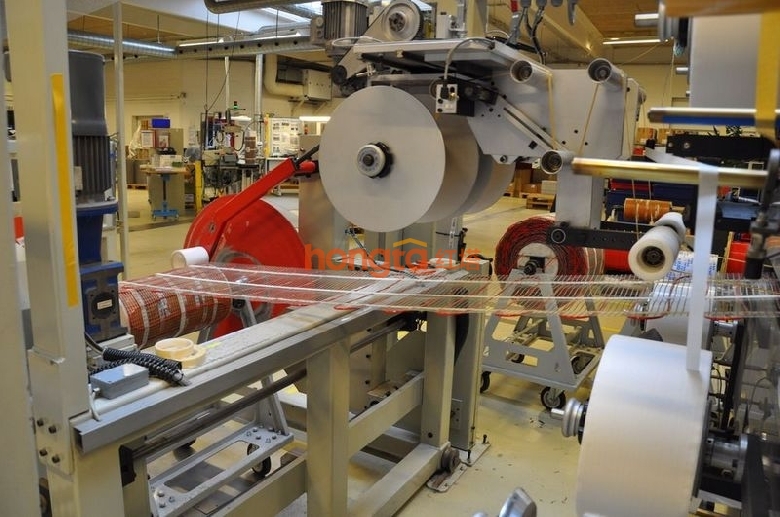

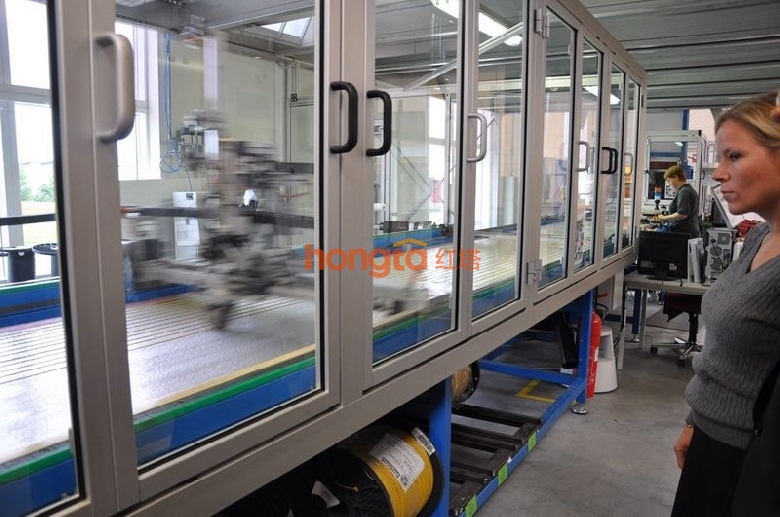

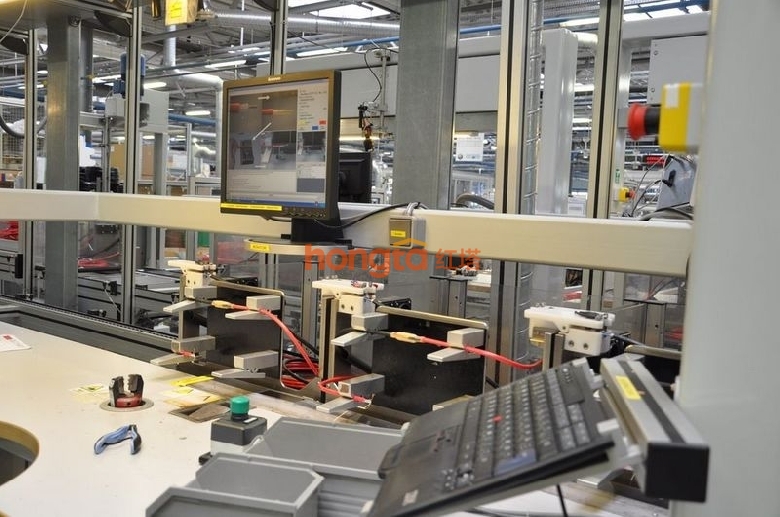

    数据测试出来了又不相信电地暖生产图片



    咨询内容:我想咨询下我家建筑面积平米,考虑做电地暖,采暖面积大概多少?请你们做做造价是多少?具体电耗大概多少呢?谢谢!

    商家回复:您好,首先谢谢对丹佛斯电地暖的信任! 您家建筑面积87平米,采暖面积大约在55平米左右,安装丹佛斯电地暖的造价大约在24000-25000元,具体耗电情况需要根据您家具体功率来计算,如果您方便可以发个户型图给我,我可以帮您做个初步的预算,这样具体造价和功率都可以很清楚的知道,耗电量也能算出个大概!




    咨询内容:你好,请问我家平建面,套内平,主要以卧室,主卫生间,客厅为主,大概预算是多少?

    商家回复:您好,刚看到您的留言,一般来说套内面积109平米,采暖面积大约85平米左右,大概全部采暖丹佛斯电地暖系统,造价约3.1-3.2万左右,但具体的,您可以发户型图给我,帮您做个比较详细全面的预算。




    电地暖辐射测试报告电地暖辐射测试报告电地暖辐射测试报告电地暖辐射测试报告电地暖辐射测试报告电地暖辐射测试报告

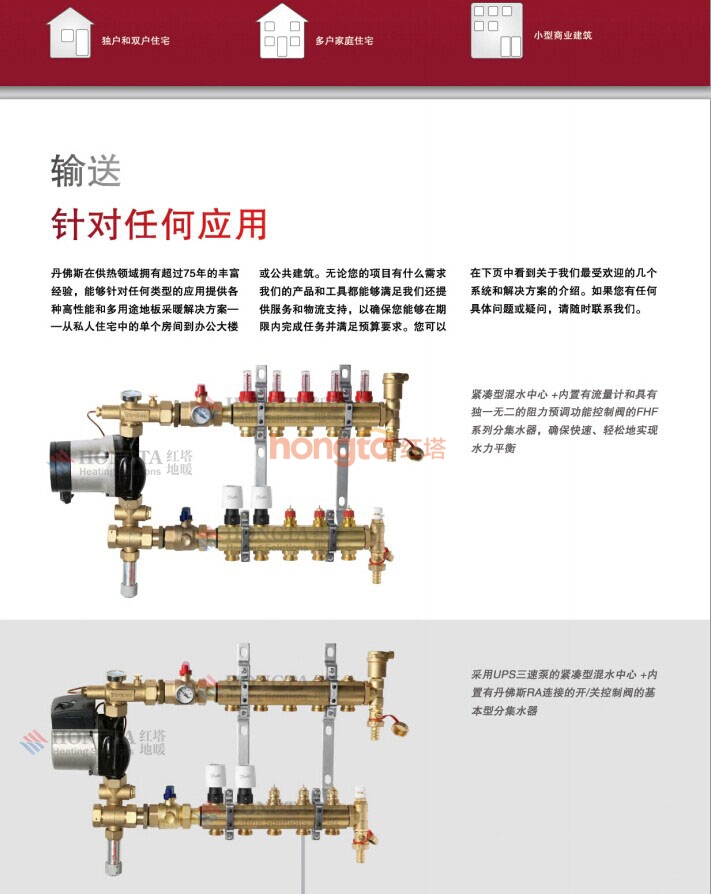

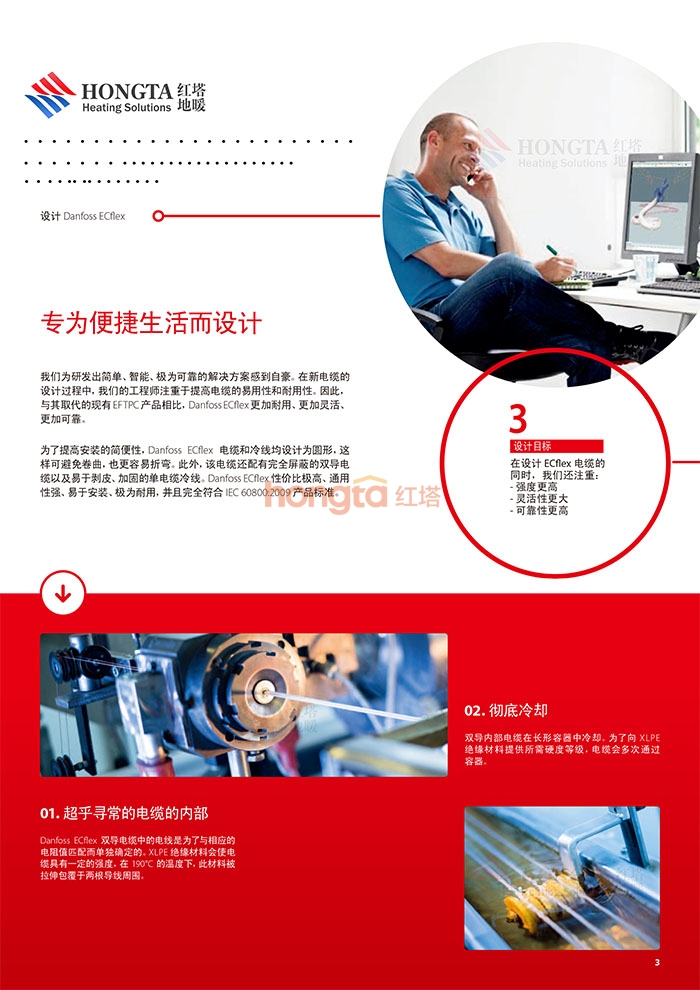

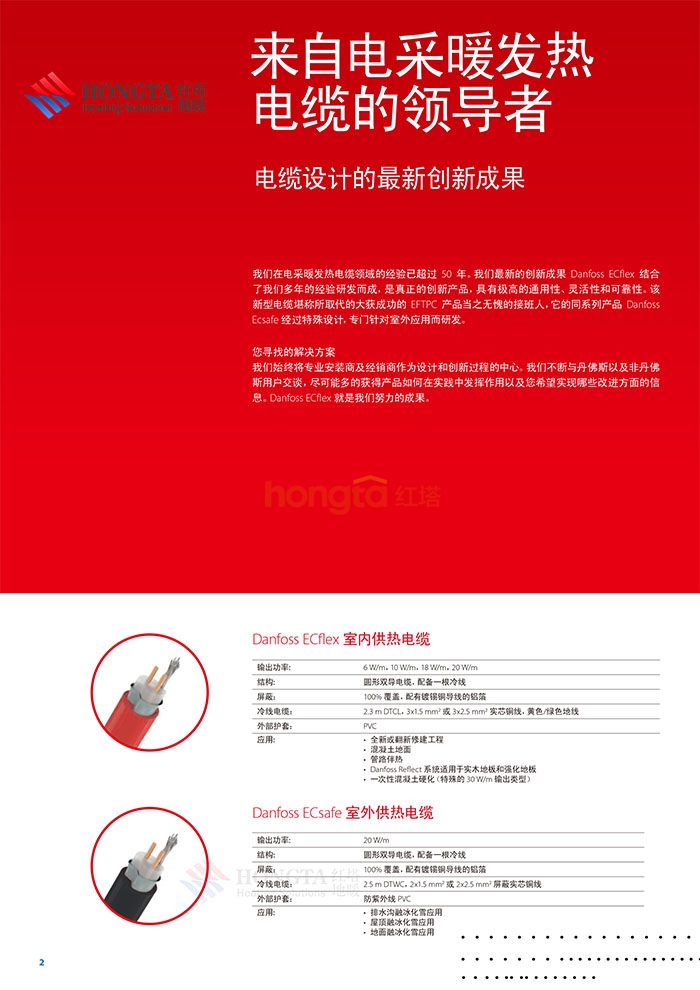

    以下是丹佛斯电地暖资料

    丹佛斯电地暖
    丹佛斯电地暖丹佛斯电地暖丹佛斯电地暖丹佛斯电地暖丹佛斯电地暖丹佛斯电地暖丹佛斯电地暖丹佛斯电地暖丹佛斯地暖丹佛斯地暖丹佛斯地暖丹佛斯地暖丹佛斯地暖

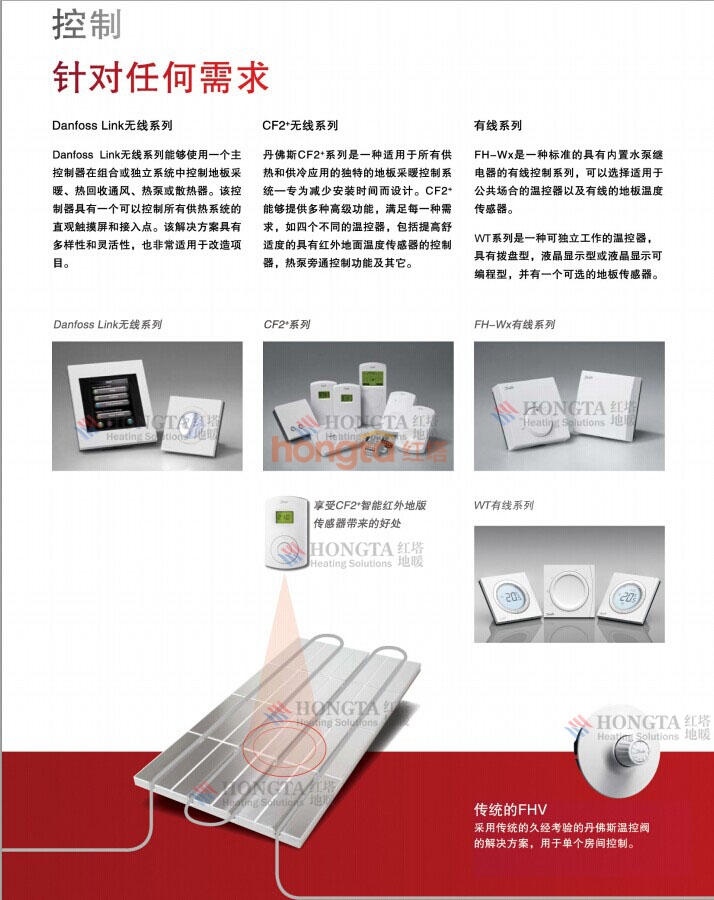

    丹佛斯地暖丹佛斯地暖温控器丹佛斯地暖

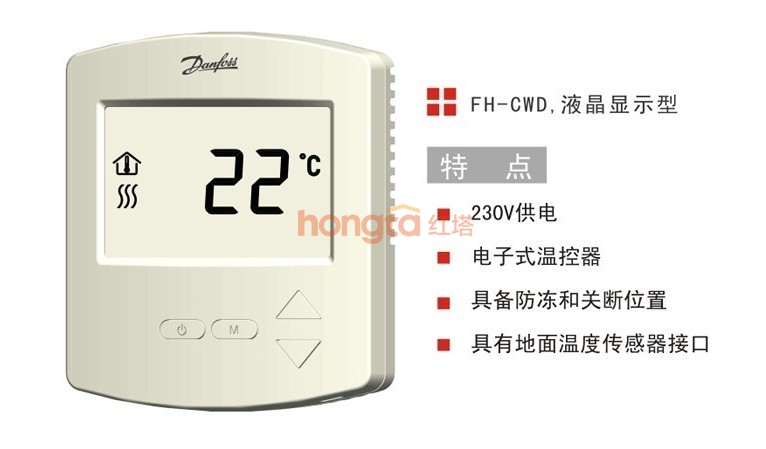

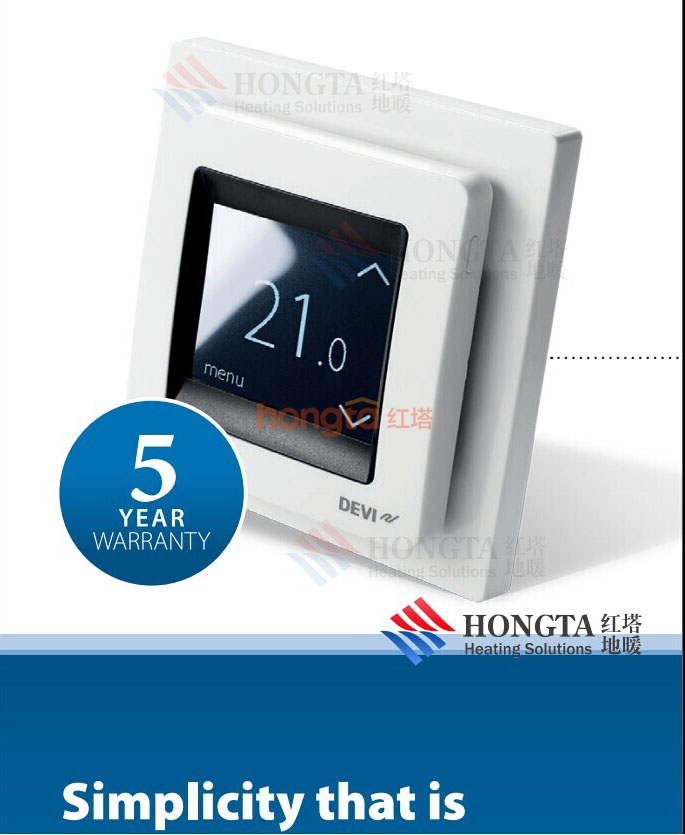

    丹佛斯地暖丹佛斯地暖丹佛斯地暖黑色温控器

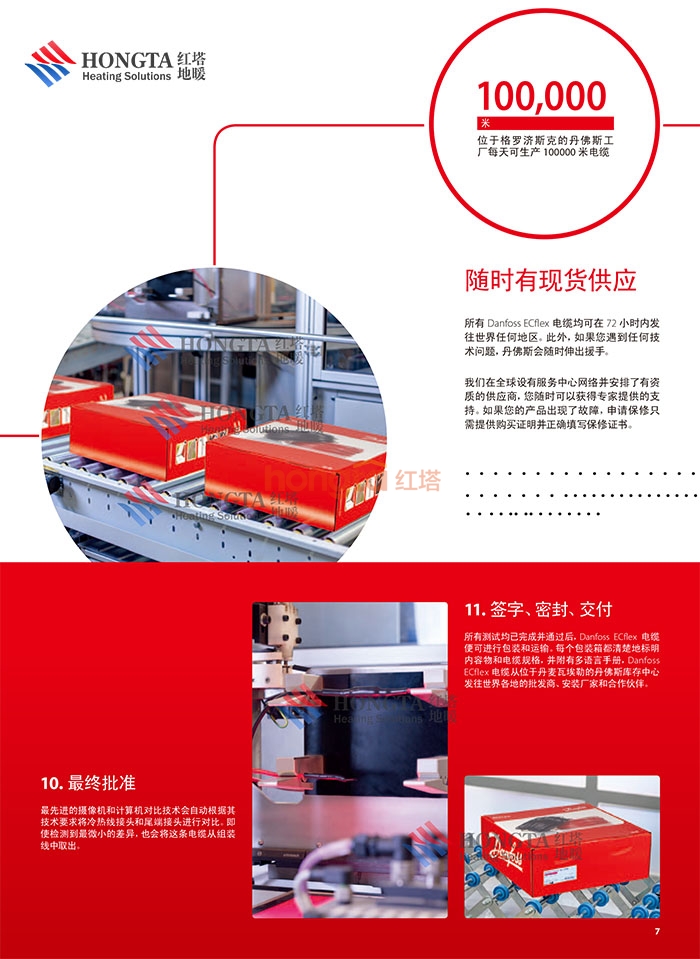

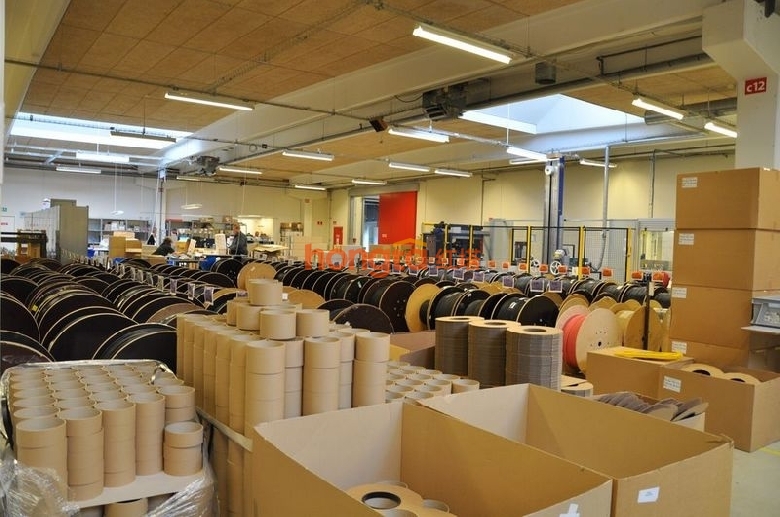

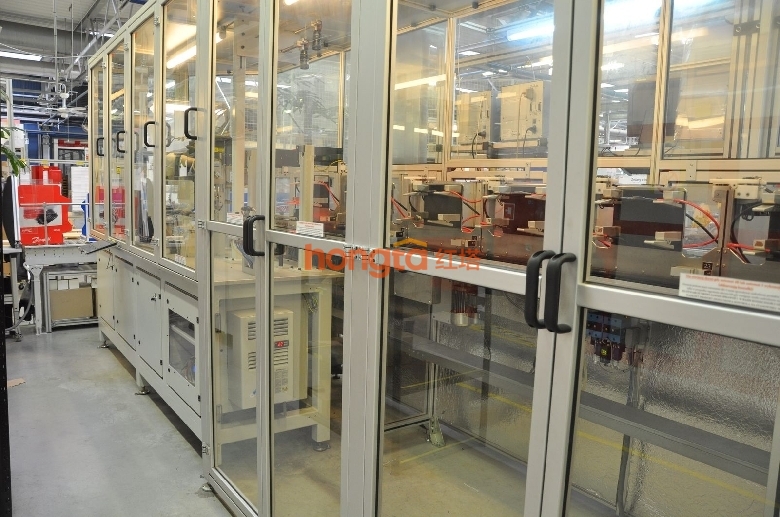

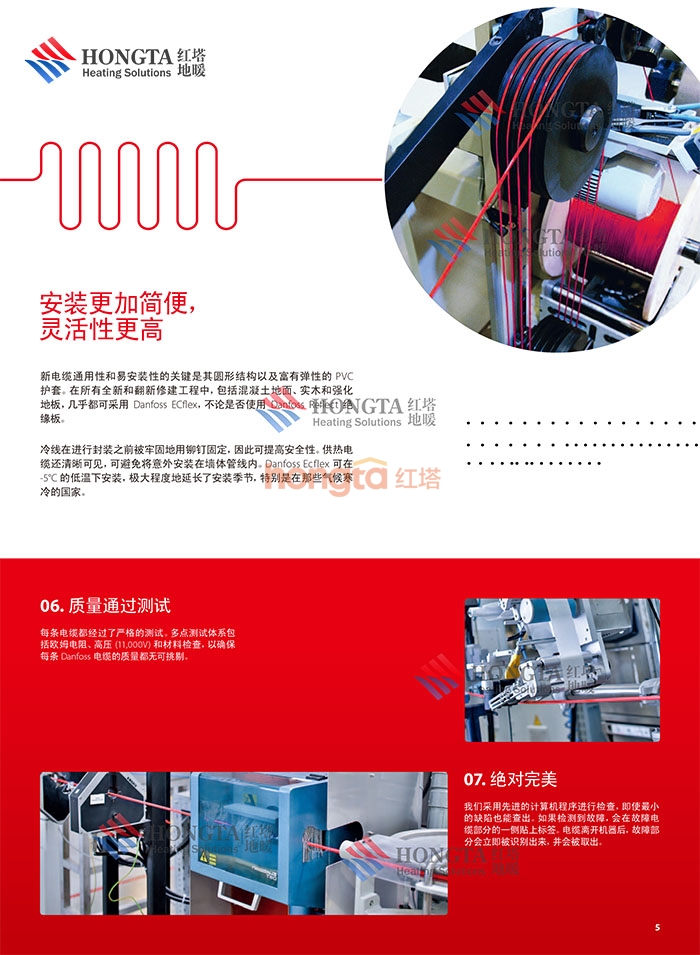

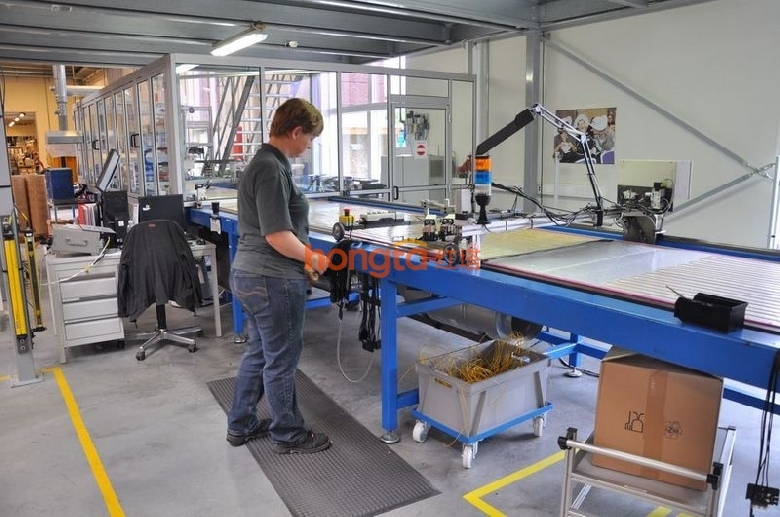

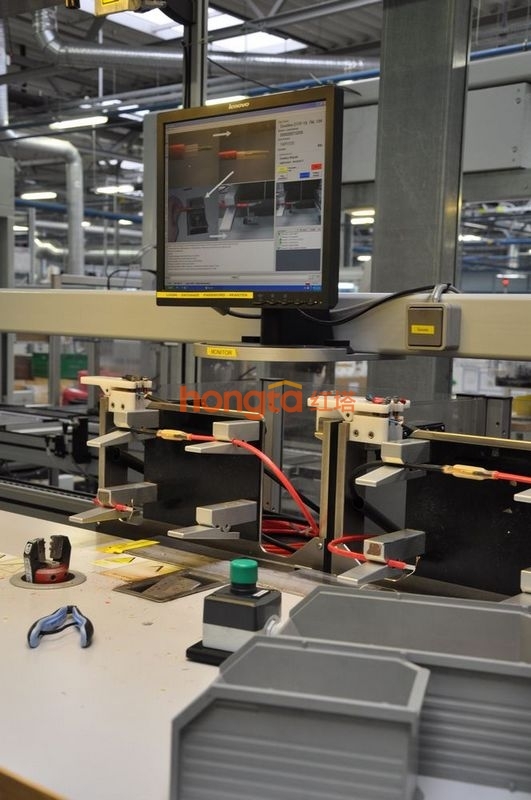

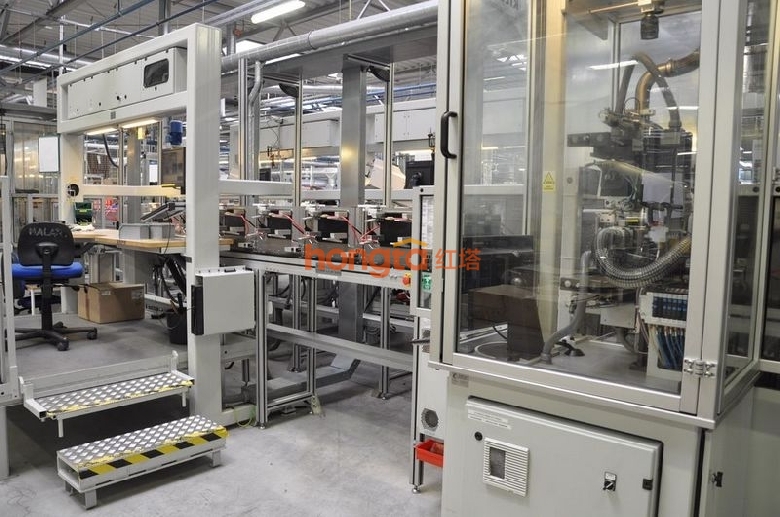

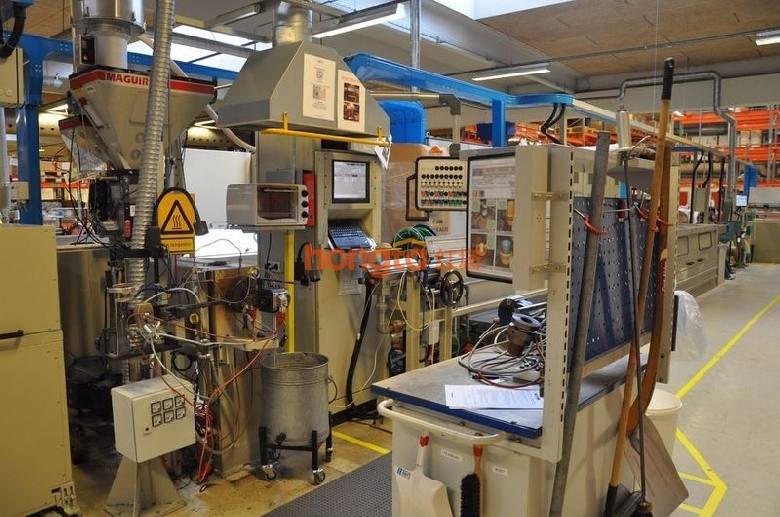

    电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片

    电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片

    电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片电地暖生产图片





    电地暖电磁辐射知识补充:

    电网及变电站与安全、电磁辐射、环保知识



    一、电磁辐射、噪声常识

    问:什么叫电磁辐射?

    答:能量以电磁波的形式通过空间传播的现象。

    问:电磁辐射污染源的种类有那些?

        答:1、广播电视发射设备,主要部门为各地广播电视的发射台和中转台。

    2、通信雷达及导航发射设备通信,包括短波发射台,微波通信站、地面卫星通信站、移动通信站。

    3、工业、科研、医疗高频设备。

    4、交通系统电磁辐射干扰,包括:电气化铁路、轻轨及电气化铁道、有轨道电车、无轨道电车等。

    5、电力系统电磁辐射,高压输电线包括架空输电线和地下电缆,变电站包括发电厂和变压器电站。

    6、家用电器电磁辐射,包括计算机、显示器、电视机、微波炉、电磁炉、无线电话、手机等。

    问:电磁辐射影响人体的机理主要是什么?

    答: 现在人们大多知道医院的X光不能照得太频繁,原因就是频繁的X光辐射可能会产生累积效应,对健康造成危害。同样,人体接受的电磁辐射强度太大、时间太长或者距离太近,也可能造成危害,其对人体的作用主要是热效应、非热效应和累积效应等。

    (1)热效应 人体70%以上是水,水分子受到电磁波辐射后相互摩擦,引起机体升温,从而影响到体内器官的正常工作。

    国内外研究证实,电磁辐射对人体的作用主要是热效应,危害主要出现在射频电磁场。变电站辐射属于工频电磁场,而不是射频电磁场。当射频电磁场的场强达到一定值时,才能对人体发生作用。在射频作用下,人体吸收电磁辐射能后,其能量便转化为热能。只有当超过体温调节能力时,才使温度平衡功能失调,引起体温升高,因而产生生理功能紊乱与病理变化等生物效应。

    (2)非热效应 人体的器官和组织都存在微弱的电磁场,它们是稳定和有序的,一旦受到外界电磁场的干扰,处于平衡状态的微弱电磁场即将遭到破坏,人体也会遭受损伤。

    (3)累积效应 热效应和非热效应作用于人体后,对人体的伤害尚未来得及自我修复之前(通常所说的人体承受力——内抗力),再次受到电磁波辐射的话,其伤害程度就会发生累积,久之会成为永久性病态。

    问:电磁辐射有什么作用?

    答:电磁辐射可谓神通广大,在很多地方都能见到它的身影。具体应用的地方有:

      (1)医学应用:微波理疗活血,治疗肿瘤等

      治疗肿瘤的天线或辐射器可以将温度控制在只杀死癌细胞的很窄温度范围内。电磁辐射热疗利用电磁能使局部组织升温,提高血液循环,促进新陈代谢而达到治疗的目的。

      (2)传递信息:通信、广播、电视等

    通信主要有微波通信和长、短波通信,如手机、卫星电话。此外还有利用长、短波进行通信,如对讲机。广播是将声音变成电流,然后通过发射天线以波的形式传播出去。

    (3)目标探测:雷达、导航、遥感等

      雷达工作原理是发射机向探测的目标发送脉冲波,该脉冲波遇到探测目标能反射回来,于是就能测出反射波和发射机之间的时间间隔,从而得知探测目标与雷达所在地点的距离。

      (4)感应加热:电磁炉、高频淬火、高频熔炼、高频焊接、高频切割等

    利用中、长波波段的高频电磁场能量使导体或半导体本身发热,达到热加工的目的。

      (5)介质加热:微波炉、微波干燥机、塑料热合机等

      将非导体置于强电磁场内,其带正电与负电的分子或原子在交变电磁场的作用下,以这个电场的频率震荡,“摩擦”而引起发热,达到加工的目的。

      (6)军事应用:电子战、电磁武器等

      如海湾战争,美国首先查明了伊拉克军队使用的信号频率,然后用相同频率发出功率更强的信号,致使伊拉克

    问:电磁屏蔽装置的工作原理是什么?电磁辐射防护产品主要有哪些?

    电磁屏蔽装置一般为金属材料制成的封闭壳体。当电磁场传向金属壳体时,一部分被金属壳体表面所反射,一部分在壳体内部被吸收,这样透过壳体的电磁场强度便大幅度衰减。电磁屏蔽的效果与电磁波频率、壳体厚度和屏蔽材料特性等有关。一般地说,频率越高,壳体越厚,材料导电性能越好,屏蔽效果也就越大。

    防护服装是根据屏蔽或吸收原理制作的。防护眼镜是用于保护操作人员的眼镜免受伤害,对于防护眼镜的要求是:透视度要足够高,不影响视线;屏蔽效果要好(原则上应保证屏蔽后场强控制在国标限值之下);重量轻,镜面启动灵活。防护眼镜的基本材料是金属网或金属膜。

    问:日常生活如何防护电磁辐射?

    答:以下几点需要注意:

    电脑 电磁波发生于电脑(指常规的CRT电脑)的前面及后面。电脑屏幕会放射出阴离子,操作时应距离至少在30厘米以上,开机瞬间电磁辐射最大,应予避开,上机后最好每隔一小时休息活动一会。

    电视机 看电视时,最好能距离电视机3米以上,关机后立即远离电视机。

    微波炉 使用微波炉时,应注意至少离炉0.5米以上,眼睛不要看着炉门,不可在炉前久站。食物从炉中取出后,先放几分钟再吃。

    电热毯 相当于一个电磁场,即使关上开关,仍然会扰乱体内的自然电场,对孕妇、儿童、老人的损害最大,应慎用。

    此外,还应注意不要把家中电器摆放得过于集中,使自己暴露在超剂量辐射的危险期中。如收音机、电视机、冰箱等电器,更不宜集中摆放在卧室里。各种家用电器、办公设备、移动电话等都应尽量避免长时间操作,同时尽量避免多种家用电器的同时启用。电视、电脑等电器需要长时间使用时,应注意至少每一小时离开一次。在日常饮食上,应多吃胡萝卜、西红柿、海带、瘦肉、动物肝脏等富含维生素A、C和蛋白质的食物,加强肌体抵抗电磁辐射的能力。

    问:常见电磁辐射源的频率是多少?

    答:高压电力设备:工频50Hz。

      GSM移动通信基站:900/1800MHz。

      CDMA通信:825-880MHz。

      PHS(小灵通):1915-1900 MHz。

      中波广播:535-1605KHz。

      短波广播:4-19 MHz内的部分频段。

      调频(声音)广播:88-108MHz。

      电视:50-92,168-223,471-566,607-958 MHz五个频段。

      家用微波炉:2450 MHz,工业微波炉:915,2450 MHz。

      高频感应加热设备(如熔炼炉、淬火炉等):工作频率几百kHz。

      高频介质加热设备:工作频率几MHz至几十MHz。如塑料热合机27.12,40.68MHz。

    超短波电疗机:40.68 MHz。

    问:电磁辐射频段如何分类

    答:电磁场跨越的频率范围十分广阔,从工频(50Hz/60Hz)至微波段,与通信方面的作用差别很大,因而对人体健康的影响后果差别也很大。

    通常电磁波的频谱可粗略划分为工频(50Hz/60Hz)、射频或高频(103~108 Hz)和微波(>109 Hz)三个频段。









    频段名称



    对应波段



    缩写名称



    频率范围





    甚低频



    万米波(甚长波)



    VCF



    30Hz~30KHz



    低频



    千米波(长波)



    CF



    30KHz~300KHz



    中频



    百米波(中波)



    MF



    300KHz~3000KHz





    高频



    十米波(短波)



    HF



    3MHz~30MHz



    甚高频



    米波



    VHF



    30MHz~300MHz





    特高频



    分米波



    UHF



    300MHz~3GHz



    超高频



    厘米波



    SHF



    3GHz~30GHz



    极高频



    毫米波、亚毫米波



    EHF



    30GHz~300GHz 300GHz~3000GHz



    注:换算:1 KHz=1000Hz  1MHz=1000 KHz  1GHz=1000MHz



    问:电磁辐射是如何产生的?

    答:我们知道,物体间相互作用的力一般有两种:一种是通过物体的直接接触产生的,叫做接触力。如摩擦力、碰撞力、推拉力等。另一种是不需要接触就可以发生的,这种力叫做场力。例如,电力、磁力、重力等。

      电荷的周围存在着一种特殊的物质,叫做电场。它跟固态、液态、气态的物质不一样,看不见、摸不着,是一种特殊形态的物质。两个电荷之间的相互作用并不是电荷的直接作用,而是一个电荷的电场对另一个电荷所发生的作用。也就是说,在电荷周围的空间里,总是有电力在作用。因此,我们将有电力存在的空间称为电场。磁场是电流在其所通过的导体周围产生的具有磁力的一定空间。

      电场和磁场是相互联系、相互作用,同时并存的。由于交变电场的存在,就会在其周围产生交变的磁场;磁场的变化,又会在其周围产生新的电场。它们的运动方向互相垂直,并与自己的运动方向垂直。这种交变的电场和磁场的总和,就是我们所说的电磁场。

      这种变化的电场和磁场交替地产生、由远及近,并以一定速度在空间传播的过程中不断向周围空间辐射能量,这种辐射的能量称为电磁波,这种能量以电磁波形式由源发射到空间的现象称为电磁辐射。

    问:什么叫噪声?

    答:任何做机械振动的物体都会通过周围的弹性媒质(如气体、液体与固体)将振动向四周传播,形成机械波。在一定的条件下,机械波可引起人耳的听觉或其它接受器的反应,这就是声。欲产生声,必须有做机械振动的物体(即声源),还要有能传播声的媒质,即声场。除空气外,气体、液体与固体也能作为媒质传播声音。由于传声媒质不同,噪声传播可分为空气噪声、固体噪声和水噪声等。

    二、环境管理

    问:电磁辐射污染防治有关法律规定、标准主要有哪些?

    答:对于电磁辐射环境管理,国家有较系统的法规与标准,这是国家实施辐射环境管理的法律依据和评价伴有电磁辐射建设项目的科学标准。主要有:

      《中华人民共和国环境影响评价法》(中华人民共和国主席令第七十七号);

      《电磁辐射环境保护管理办法》  (国家环境保护总局令第十八号);

      《建设项目环境保护分类管理名录》(国家环境保护总局令第十四号);

      《电磁辐射防护规定》GB8702-88;

    《500kV超高压送变电工程电磁辐射环境影响评价技术规范》 HJ/T24-1998。

    问:噪声污染防治有关法律规定、标准主要有哪些?

    答:对于噪声环境管理,国家有较系统的法规与标准,这是国家实施辐射环境管理的法律依据和评价伴有噪声建设项目的科学标准。主要有:

    《工业企业厂界噪声标准》GB12348—1990

    《城市区域环境噪声标准》GB3096-93。

    问:国家规定的电磁辐射照射限值是多少?

    答:为保护环境、保障公众健康、促进伴有电磁辐射的正当实践的发展,国家环保总局发布的《电磁辐射防护规定》(GB 8702-88)对电磁辐射照射限值进行了详细规定,其中30-3000 MHz这一公众最敏感范围内的标准限值为0.4W/m2,比西方和国际上的标准要严格4倍。

      《电磁辐射防护规定》具体标准如下:

    职业照射 在每天8小时工作期间内,任意连续6分钟按全身平均的比吸收率(SAR)小于0.1W/kg。

    公众照射 在一天24小时内,任意连续6分钟按全身平均的比吸收率(SAR)应小于0.02W/kg。

    问:输变电工程电磁辐射环境影响评价标准是怎么样的?

    答:国家对输变电工程的环境影响评价进行了详细的规定。《500kV超高压送变电工程电磁辐射环境影响评价技术规范》(HJ/T24-1998)适用于500kV超高压送变电工程电磁辐射环境影响的评价,也可参照本规范应用于110kV、220kV及330kV送变电工程电磁辐射环境影响的评价;对上述工程项目的审批和管理目前也参照该标准执行。

    关于高压送变电设施的工频电场、磁场强度限值目前尚无国家标准。为了便于评价,根据我国有关单位的研究成果、送电线路设计规定和参考各国限值,推荐暂以4kV/m(千伏/米)作为居民区工频电场评价标准,推荐应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT(毫特斯拉)即100微特斯拉作为磁感应强度的评价标准。待相应国家标准发布后,以其规定限值为准。

    问:国家规定的电磁辐射照射限值是多少?

    答:为保护环境、保障公众健康、促进伴有电磁辐射的正当实践的发展,国家环保总局发布的《电磁辐射防护规定》(GB 8702-88)对电磁辐射照射限值进行了详细规定,其中30-3000 MHz这一公众最敏感范围内的标准限值为0.4W/m2,比西方和国际上的标准要严格4倍。

      《电磁辐射防护规定》具体标准如下:

    职业照射 在每天8小时工作期间内,任意连续6分钟按全身平均的比吸收率(SAR)小于0.1W/kg。

    公众照射 在一天24小时内,任意连续6分钟按全身平均的比吸收率(SAR)应小于0.02W/kg。



    表1 职业照射导出限值





    频率范围

    MHz



    电场强度

    V/m



    磁场强度

    A/m



    功率密度

    W/m2



    0.1--3



    87



    0.25



    (20)*



    3--30



    150/√f



    0.40/√f



    (60/f)*



    30--3000



    (28)**



    (0.075)**



    2



    3000--15000



    (0.5√f)**



    (0.0015√f)**



    f/1500



    15000--30000



    (61)**



    (0.16)**



    10



    表2 公众照射导出限值



    频率范围

    MHz



    电场强度

    V/m



    磁场强度

    A/m



    功率密度

    W/m2



    0.1--3



    40



    0.1



    (40)*



    3--30



    67/√f



    0.17/√f



    (12/f)*



    30--3000



    (12)**



    (0.032)**



    0.4



    3000--15000



    (0.22√f)**



    (0.001√f)**



    f/7500



    15000--30000



    (27)**



    (0.073)**



    2



    注:表1、表2中,*系平面波等效值,供对照参考。**供对照参考,不作为限值;表中f是频率,单位是MHz,表中数据作了取整处理。

    比吸收率是指生物体每单位质量所吸收的电磁辐射功率,即吸收剂量率,单位是W/kg。

    三、建设绿色电网

    问:为什么专家说用电磁感应,而不是电磁辐射来表述输变电工程的电磁环境更科学?

    答:由于输变电工程工频辐射能量非常小,随着电磁辐射研究的发展,为了与高频率的射频电磁辐射区分开来,当前在权威国际导则和相关标准中,多采用电磁感应这一更科学的表述,而不再用电磁辐射来表述。

      电磁感应强调人对电磁的感应,其能量非常小。在电磁学上,将50Hz的工频辐射称为电磁感应,其辐射性质较弱,对人体不会造成影响。

    由于采用50Hz的工作频率,输变电工程也会产生电磁感应现象,人体可以感觉得到。一个很明显的例子就是,在天气潮湿的情况下,人体接触到高压架空电线下工作着的未能接地的金属物体充电,会产生麻痛的感觉,这就是电磁感应现象,但是其能量非常小,类似冬天脱毛衣时产生的静电效应,不会对人体产生危害。

    问:为什么专家认为“ 高压线路电磁辐射”是错误概念?

    答:“高压线路电磁辐射”是错误概念———这是2004年在北京市科协组织的“ 电磁环境与健康”研讨会上,来自清华大学、中国科学院电工所、信息产业部真空电子所、华东电力实验研究院、中国电力学会等权威专家的一致说法。

    专家们表示,通常所称的“高压线路电磁辐射”本身就是一个错误概念。世界卫生组织(WHO)和国际权威组织在有关高压电的正规文件上,都不采用该词。因为,电磁辐射是针对波长很小的微波而言,但输电线频率为50赫兹,电磁波波长达6000公里,即使是500千伏的超高压线路,也不会产生强烈磁场。否则,通过辐射导致的能量损耗将是个天文数字,架设输电线路也变得没有意义。



    问:在居民密集区兴建220千伏及110千伏户内变电站有害吗?

    答:由于工频电磁辐射能量极低,而且严格按照了环境影响评价设置安全距离,因此,在城市中心负荷密集区域包括居民密集区建设220千伏及110千伏高压变电站,是国内外普遍采用的建设方式,并且经过长时间的实践验证是合理可行的。我国对城市中心区建设220千伏及110千伏高压变电站有国家和行业的技术标准规定,其中对安全设计要求等技术标准非常严格。目前在福建厦门,为综合利用土地,已有一座220千伏和两座110千伏变电站与商住楼盘合建在一起投入使用,还有一座220千伏正与商住楼盘合建中。

    另外,220千伏及110千伏户内变电站对周边的实际影响主要以电磁感应效应为主,而不是电磁辐射。实践证明现场电磁感应数据比国际、国内的相关环保标准值要低很多,完全符合国际国内相关的环保标准。

    卫生部门以及电力系统均曾对输变电设施操作员、维修工等长期近距离接受输变电工程电磁辐射工作人员进行密切的健康监测,没有发现任何因电磁辐射致病的案例,也说明了输变电工程电磁辐射的安全性。

    据上海市拟出台的《上海市变电站环境保护设计规范》规定:“变电站一般与居民住宅或其他环境敏感目标保持适当距离,220千伏为20米,110千伏为15米”。认为:只要变电站达到上述距离要求,都满足安全和环保的要求。

    问:城市输变电工程为什么会建在居民区?

    答:为什么输变电工程非要建在居民区,而不是建在偏僻的郊区,这是很多群众关心的问题。

    打个比喻,社区的居民多了,公交公司就会在附近设置公交车站,满足居民需要。同样,由于近年来城市用电量持续大幅增加,然而按供电要求,一个大的变电站只能覆盖1~20平方公里左右(相当于供电范围为0.56km~3km)。所以随着城市的发展、供电可靠性和电能质量要求的提高,新建的变电站只有进入居民区,才能把电力输送到附近的居民家中,才能满足居民的用电需要。

    问:输变电工程电磁环境有什么特点?为什么专家说比月亮对地面辐射量还小?

    答:电力系统为工频50Hz。工频电磁辐射是一种极低频率的电磁场,它与广播、电视等高频的射频电磁辐射有着本质的区别。工频电磁辐射电磁波空间传输能力差,在一定距离外,其影响可忽略不计。

    辐射专家实测后指出,全室内变电站,本身工频辐射能量已经非常小,加上周围建筑屏蔽的作用,其辐射可以忽略不计,对周围的辐射量比晴朗天空满月对地面产生的辐射量还小。

    因此,可以说,由于采用50Hz的极低频率工频,输变电工程电磁辐射不会对人体造成伤害,其影响可以忽略不计。

    问:电磁辐射是否神秘、可怕?

    电磁辐射也是一种物质,人类生存的地球本身就是一个大磁场,太阳光、家用电器等都会发出强度不同的辐射,电磁辐射是我们生活时刻也离不开的“朋友”。



    四、电网及变电站的安全、电磁辐射、环保

    问:输变电工程电磁辐射环境影响评价标准是怎么样的?

    答:国家对输变电工程的环境影响评价进行了详细的规定。《500kV超高压送变电工程电磁辐射环境影响评价技术规范》(HJ/T24-1998)适用于500kV超高压送变电工程电磁辐射环境影响的评价,也可参照本规范应用于110kV、20kV及330kV送变电工程电磁辐射环境影响的评价;对上述工程项目的审批和管理目前也参照该标准执行。

    《500kV超高压送变电工程电磁辐射环境影响评价技术规范》规定:公众总受照剂量(包括已有电磁辐射背景影响和拟建项目设施可能或已经造成影响之和)不应大于国家标准《电磁辐射防护规定》(GB8702-1988)的规定。对于单个项目的影响可取上述标准中场强限值的l/√2 ,或功率密度限值的1/2。

    对于高压送电线路的无线电干扰限值,根据国家标准《高压交流架空送电线无线电干扰限值》(GB15707-1995)规定,在距边相导线投影20m距离处、测试频率为0.5MHz的晴天条件下不大于55dB(μV/m)。

    关于高压送变电设施的工频电场、磁场强度限值目前尚无国家标准。为了便于评价,根据我国有关单位的研究成果、送电线路设计规定和参考各国限值,推荐暂以4kV/m(千伏/米)作为居民区工频电场评价标准,推荐应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT(毫特斯拉)即100微特斯拉作为磁感应强度的评价标准。待相应国家标准发布后,以其规定限值为准。

    附       中国500kV变电站及输电线路工频电场限值



    区   域



    场强限值(千伏/米)



    输电线路



    跨越农田



    9.5



    跨越公路



    7



    跨越或邻近民房



    4(房屋周围地面1.5米高处)



    变电站



    配电装置区



    10(<5%的区域可达15)



    运行人员操作区



    8



    配电装置围墙处



    5(非出线之间)



    附        50/60HZ电场的辐射限值



    受  照  对  象



    电场强度

    (千伏/米)



    电磁场强度

    (毫特斯拉)



    职业



    整工作日内



    10



    0.5



    短时内



    30



    5



    局限于四肢





    25



    公众



    每天24小时内



    5



    0.1



    每天数小时内



    10



    1



    注:1毫特斯拉=1000微特斯拉

    问:输电线路产生的影响是什么?如何预防?

    答:运行中的输电线路产生的影响主要是放电击伤,其次是电磁辐射。但只要输电线路的架设遵循国家的标准、规范,其导线对地或构筑物的安全距离就完全满足要求,不会造成放电击伤等危害;其产生的电磁辐射值与国家卫生限值比较就显得相当微小,因此,不会对周围环境和人身健康造成不利影响。如果经济条件许可,将架空输电线路改为电缆线路,那么安全及环保等各方面的性能和指标都将大大优于标准规定。

    问:变电站对环境产生的影响是什么?

    答:变电站对环境产生的影响是电磁辐射、噪声、油污染、水污染、大气污染。

    问:变电站产生噪声的主要原因是什么?如何预防?

    答:变电站的产生噪声的主要原因是变压器风扇。采用低噪声的自冷变压器,这种变压器没有风扇,杜绝变压器风扇运转时产生的噪声,减少变电站的噪声。

    问:变电站产生油污染的原因是什么?如何预防?

    答:变电站产生油污染的原因是变压器油的泄漏。变电站建设时,设计专门的变压器油事故泄油池。如果变压器真的发生事故导致油泄漏,变压器油就会通过管道流入事故泄油池,不会对周边的环境发生影响。同时把废油集中回收,而不是直接往水池排放,所以,没有产生油污染现象。

    问:变电站产生大气污染的原因是什么?如何预防?

    答:变电站产生大气污染的原因是SF6气体泄漏。在变电站采用环境监测报警系统。测量环境中氧气或SF6等气体的含量,当环境中被测气体浓度达到或超过预置报警值时,报警装置立即发出声光报警,提醒及时采取措施,防止发生泄漏、火灾事故。

    问:变电站对消防采取什么措施?

    答:全户内和半户内变电站都采用自动消防告警系统,测量环境中的温度或烟雾的浓度。当环境中被测气体浓度达到或超过预置报警值时,报警装置立即发出声光报警,提醒及时采取措施,防止发生爆炸、火灾事故。必要时,自动消防告警系统将立即启动进行灭火并将设备自动停电。而且变电站的墙体全部采用防爆隔墙,即使发生事故,也不会对周围的建筑物产生不良影响。

    问:变电站产生水污染的原因是什么?如何预防?

    答:变电站产生水污染的原因是生活用水。因无人值守变电站没有运行人员值班,仅门卫值班,只是一个人(即值班保安)的日常生活用水,根本不会产生水污染,更不会对环境产生不良影响。

    问:电压等级与供电距离、供电容量的关系如何?

    答:打个比喻:电压等级就相当于供水的压力,相同管径的情况下,供水压力越高,能供的楼层就越高,能供的水就越多。电压等级越高,能供电的距离越远,能供电的容量就越大。常用的220伏线路能供的最大容量不能超过100千瓦,供电距离从变压器台区算起最远不能超过 200米; 380伏线路供电容量为100千瓦~200千瓦,供电距离为250~350米; 10千伏线路供电容量为300~500千瓦,供电距离从变电站算起最远是8~15公里。供电电压太低时,就会出现不能启动空调、日光灯、马达等。这也是为什么必须在负荷中心建设变电站、安装变压器台区的道理。线路供电能力如下表所示:





    类别



    电压/kV



    输送容量/万千瓦



    输送距离/公里





    0.22



    0.01以下



    0.15~0.2



    0.38



    0.01~0.02



    0.25~0.35





    6



    0.02~0.03



    5~10



    10



    0.03~0.05



    8~15





    35



    1.0~2.0



    20~50



    110



    3.0~6.0



    50~150



    220



    15~20



    200~350



    问:全户内变电站与户外敞开式变电站有什么优缺点?

    答:全户内变电站所有的开关、刀闸、互感器等电气设备全部封闭设计在金属外壳内,可有效屏蔽和隔绝电磁辐射,对周边居民无任何影响,即使在设备带电状态也可以安全地触摸GIS(110kV全封闭配电装置)及10kV配电柜外壳。设备性能更稳定、可靠;占地少;但造价相对昂贵。因所有设备全部布置在屋内,可与周围建筑物协调,美化了环境。

    户外敞开式变电站采用的多是六氟化硫开关、油浸式互感器,设备全部安装在水泥杆构架上,架空连接导线从横交错,与周围环境协调性很差,而且占地面积大;但造价相对比较便宜。

    问:变电站会不会发生爆炸?

    答:变电站内的电气设备主要由变压器和开关组成。变压器是一种充油设备,开关是一种充气或真空设备。变压器体内充满的变压器油具有高强度绝缘性能和灭弧、冷却性能,及低燃性(非遇明火不燃);而开关内充满的六氟化硫气体具有优良的绝缘性能和灭弧性能,及不燃性。所有这些设备内填充的都是非易燃易爆介质,因此,即使发生事故,也不会发生爆炸。此外,变电站配备有各种灵敏、快速的安全自动保护装置,可以瞬时切除故障,确保电网安全,更不会对变电站周边造成影响。

    问:输变电系统的电磁辐射环保措施还有哪些?

      答:(一)采用六氟化硫气体绝缘全封闭电器(GIS)设备。由于GIS在高压设备间采用了绝缘介质,同时由于其外部由金属密封,就像给高压设备罩上了一个防护罩,可以有效地控制高压设备产生的电磁场强度。

      (二)城市变电站可建为室内式变电站,由于墙壁已经大大屏蔽了电磁场,室内式变电站外的电磁场已经非常小。

      (三)合理设计线路。采用同塔双回或多回架设技术,有利于减少输电线路对环境的影响。合理布置导线的相序排列和采用紧凑型线路,选用合适相序排列而使其各相产生的电磁场相抵消。

    此外,采用新型导线降低导线表面电位梯度等措施也可抑制电磁辐射。

    问:城市架空电力线路接近或跨越建筑物的安全距离是多少?

    答:根据《电力设施保护条例实施细则》和中华人民共和国国家标准GB/50293-1999《城市电力规划规范》的要求,城市架空电力线路接近或跨越建筑物的安全距离为:

    (在最大计算风偏情况下)





    线路电压(kV)



    <1



    ~10



    35



    66~110



    220



    330



    500



    安全距离(m)



    1.0



    1.5



    3.0



    4.0



    5.0



    6.0



    8.5



    问:实测的架空电力线路电磁辐射是多少?

    答:环保等部门环境监测数据显示,已投用的输变电系统电磁辐射水平均没有超出国家规定居民区工频电场4kV/m(千伏/米)、磁场强度0.1mT(毫特斯拉)的标准。实测数据如下:

    广东环保局对广东珠海的220kV南屏~拱北输电线路进拱北站段最低点附近电磁场强度如下:





    与220kV线路距离(米)



    0



    10



    20



    30



    国家推荐标准



    电场强度(千伏/米)



    1.2525



    0.7387



    0.2865



    0.1196



    4



    磁感应强度 (微特斯拉)



    3.03



    2.26



    1.39



    0.95



    100



    广西电力试验研究院2006年7月12日对广西北海110kV高德~海角输电线路最低点大浪塘村某民居阳台、室内输电磁场强度如下:





    与110kV线路距离(米)



    阳台



    室内



    国家推荐标准



    电场强度(千伏/米)



    0.44



    0.00811



    4



    磁感应强度 (微特斯拉)



    0. 8



    0. 8



    100



    广西电力试验研究院2006年7月12日对广西北海的110kV高德~海角输电线路弧垂最低点电磁场强度如下:





    与110kV线路距离(米)



    0



    10



    20



    30



    国家推荐标准



    电场强度(千伏/米)



    0.1924



    0.0708



    0.00581



    0.01278



    4



    磁感应强度 (微特斯拉)



    0.5



    0.4



    0.2



    0.4



    100



    广西电力试验研究院2006年7月12日对广西北海的110kV沙湾-海角输电线路最低点附近电磁场强度如下:





    与110kV线路距离(米)



    0



    10



    20



    30



    国家推荐标准



    电场强度(千伏/米)



    0.337



    0.1222



    0.00402



    0.00185



    4



    磁感应强度 (微特斯拉)



    0.8



    0.8



    0.6



    0.6



    100



    广西电力试验研究院2005年7月20日对广西南宁的110kV琅东-南湖、沙田~南湖输电线路进变电站段最低点附近电磁场强度如下:





    与110kV线路距离(米)



    0



    5



    20



    25



    国家推荐标准



    电场强度(千伏/米)



    1.565



    0.365



    0.0706



    0.0247



    4



    磁感应强度 (微特斯拉)



    0.3



    0.2



    0.1



    0.1



    100



    注:表中数据为离地1.5米处

    对比国家规定的城市架空电力线路接近或跨越建筑物的安全距离和环保等部门实测的架空电力线路电磁辐射强度,可以发现,架空电力线路电磁辐射强度不但在安全距离内是达标的,就是在比安全距离更远的地方也是符合国家标准的。

    专家指出,高压电线入地的成本要比架空高出七八倍。意大利3年前曾发布法令,要把所有输电线路都埋入地下,最后证明是“ 用一大笔钱研究了一个不存在的问题”,在国际上引起轩然大波后终止。

    所以,居民完全不必对高压电线的电磁过于担忧。

    问:各国关于工频电场强度的安全限定标准?

    答:如下表所示:





    国家



    限制和规定



    国家



    限制和规定



    苏联



    5千伏/米   公众活动的区域



    美国



    2.5千伏/米  商业区和居民区



    10千伏/米  跨越公路处



    3.5千伏/米  跨越购物中心的停车场



    15千伏/米  非公众活动的区域



    中国



    5.0千伏/米  作业场所工频电场卫生准



    日本



    3千伏/米   群众易接近的地区



    4.0千伏/米  居民区工频电场推荐限值







    0.1毫特斯拉 公众磁感应强度推荐限值



    英国



    10千伏/米  公众活动的区域



    法国



    5.1千伏/米   公众活动的区域



    世界卫生组织



    10千伏/米  公众活动的区域











       注:只要环境电磁辐射强度低于上述标准,可以认为工频电磁辐射对长期在这里工作、生活的人们是没有影响的。

    问:为什么说我国输变电系统电磁辐射防护规定比欧洲还严格?

    答:电磁辐射专家指出,国内对电场和磁场的限制,比英国、德国等发达国家都严格。国家环保总局发布的《电磁辐射防护规定》(GB 8702-88)对电磁辐射照射限值进行了详细规定,其中输变电系统工作频率所在的30-3000 MHz这一公众最敏感频度的功率密度标准限值为0.4W/m2,比西方国家的标准要严格4倍以上。美国在1992年就把标准从0.1mT扩大到了0.9mT。国内限制标准一直是不得高于0.1mT。

    专家还指出,美国、德国等国的电磁辐射标准均是经过多年反复的人群试验和评估得出来的,具有较强的准确性和权威性。为防止环境污染,特别是保障公众身体健康,我国采用了比国外更加严格的标准。

    问:实测的变电站电磁辐射水平是多少?

    答:环保等部门环境监测数据显示,已投用的输变电系统电磁辐射水平均没有超出国家规定居民区工频电场4kV/m、磁场强度0.1mT的标准。

    广东的实测数据如下:

    广州110 kV领馆变电站 距发射源60米内电场强度均<0.001 kV/m。

    珠海220kV拱北变电站 所有监测点工频电场强度为(0.001-0.659)kV/m。

    东莞220kV板桥变电站 所有监测点工频电场强度为(0.0286-0.118)kV/m。

    广州220kV伍仙门变电站 所有监测点工频电场强度为(0.0232-0.0269)kV/m。

    深圳500kV变电站 离变电站围墙80米,离地面1.5米高度处的工频电场垂直分量最大值为0.0116 kV/m。

    广西电力试验研究院的实测数据如下:

    广西南宁的110kV南湖变电站  所有监测点工频电场强度为0.00348~0.01468kV/m,磁场强度为0.0002~0.0004 mT(0.2~0.4μT)。

    广西南宁的110kV朝阳变电站  所有监测点工频电场强度为0.00172~0.19196kV/m,磁场强度为0.00001~0.0065mT。

    广西南宁的110kV七一变电站  所有监测点工频电场强度为0.00165~0.00318kV/m,磁场强度为0.0001~0.00002mT。

    广西南宁的110kV城东变电站  所有监测点工频电场强度为0.00165~0.0357kV/m,磁场强度为0.00001~0.00002mT。

    广西北海的110kV海角变电站  所有监测点工频电场强度为0.00172~0.00762kV/m,磁场强度为0.0001~0.0055mT。

    广西北海110kV沙湾变电站  所有监测点工频电场强度为0.0015~0.00900kV/m kV/m,磁场强度为0.0001~0.0065mT。

    广西北海110kV高德变电站  所有监测点工频电场强度为0.0017~0.218kV/m,磁场强度为0.0005~0.0024mT。

    广西北海220kV平阳变电站  所有监测点工频电场强度为0.0755~1.453kV/m,磁场强度为0.0001~0.0025mT。

    广西北海220kV冲口变电站  所有监测点工频电场强度为0.0009~0.36kV/m,磁场强度为0.0003~0.0047mT。

    广西北海110kV合浦变电站  所有监测点工频电场强度为0.0021~0.04kV/m,磁场强度为0.0001~0.0005mT。

    此外,广州220kV麒麟变电站、佛山220kV大富变电站的监测结果也显示,输变电系统周围环境的电磁辐射水平平均小于4kV/m和0.1mT(=100μT)。

    大量输变电系统实测资料表明,工频电磁辐射的影响范围有限,产生的工频磁场值都很小,通常不到国家推荐值的1/10;220千伏输电线路倘若跨越民居,地面工频磁场值一般小于推荐值的1/10,室内更低,只有推荐值的万分之三到千分之四。

    问:为什么说输变电工程电磁辐射远远低于家用电器?

    答:在我们日常生活中,最大的电磁辐射源就是微波炉、手机、电脑、VCD、电视机等家用电器。权威专家指出,由于家用电器工作时往往距离人体太近,其产生的电磁辐射要远远大于输变电工程。

    距离人体30厘米的家用电器电磁辐射强度如下表:



    电器名称



    电场强度(伏/米)



    磁场强度(微特斯拉)



    电器名称



    电场强度(伏/米)



    磁场强度(微特斯拉)



    电吹风



    80



    0.01-7



    电脑



    /



    <0.01



    电熨斗



    120



    0.12-0.3



    电烤箱



    80



    /



    电冰箱



    120



    0.01-0.25



    吸尘器



    50



    2-20



    彩电



    60



    0.04-2



    电热炉



    8



    0.15-0.5



    洗衣机



    /



    0.15-3



    洗碗机



    /



    0.6-3



    微波炉



    /



    4-8



    搅拌器



    100



    /



    电脑



    /



    <0.01



    电灯



    5



    /



    荧光灯



    /



    0.5-2



    电褥子



    /



    0.1



    电视机



    /



    0.04~2



    咖啡壶



    /



    0.08~0.15



    烤面包机



    /



    0.06~0.7













    下表以广州110kV领馆变电站为例,广东环保局测量的电磁辐射强度。



    距离变电站的最短距离(米)



    电场强度(伏/米)



    16



    <1.0



    20



    <1.0



    60



    <1.0



    南京报道: 2006年5月24日,19家中央驻宁新闻机构和江苏省及南京市主要新闻媒体就社会普遍关心的输变电设施对健康是否产生有害影响问题,集体采访了江苏省电力试验研究院。经对比测试,一段等同于最大负荷运行的220千伏导线所产生的工频电、磁场均小于家用电磁炉、微波炉产生的电磁辐射。

        实测的架空电力线路电磁辐射和实测的变电站电磁辐射也表明,输变电工程电磁辐射远远低于家用电器。

    问:实测的输变电系统噪声水平是多少?

    答:平阳等变电站噪声监测结果如下:



    变电站名称



    噪声值dB(A)



    站界外1米(白天)



    标准



    东侧



    南侧



    西侧



    北侧



    220kV平阳变电站



    45.6



    51.8



    56.8



    49.7



    白天60~75 dB(A)



    220kV冲口变电站



    42.1



    44.3



    43.2



    47



    110kV合浦变电站



    45.1



    47



    47.3



    54



    110kV高德变电站



    50.7



    53.5



    59.8



    59.6



    110kV海角变电站



    50.1



    47



    51.2



    48.5



    110kV沙湾变电站



    43.2



    43.6



    46



    43.8



    实测资料表明,噪声的影响范围有限,完全满足国家环保沙湾卫生要求。

    问:输变电工程为什么要采用高压甚至超高压送电?

    答:高压或超高压线路在电力系统中的作用可被比作主干高速铁路、高速公路在交通运输中的作用。由于高电压等级线路传输电能较低电压等级线路损耗小、传输距离长,随着社会经济和人民生活水平的提高,电能消费量不断增长,输变电工程越来越趋向于采用高电压等级电网。从经济性和环境保护的角度出发,输变电工程正逐步淘汰效率低、污染大的小电厂,取而代之的是规模大、效率高、污染小的大电厂,大电厂一般远离市区,从电厂将电能送到电力消费中心,则必须采用高压甚至超高压线路送电。

    问:什么是电力系统?

    答:发电机将机械能转化为电能;电力线路、变压器输送、分配电能;电动机、电炉、电灯等设备消费电能。由发电机、变压器、电力线路、用电设备联系在一起组成的统一整体就是电力系统。

    电力系统的工作频率为50Hz。我国电力系统的标准电压有380/220V、3kV、6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV等。

    问:常见电磁辐射源的频率是多少?

    答:高压电力设备:工频50Hz。

    GSM移动通信基站:900/1800MHz。

    CDMA通信:825-880MHz。

     PHS(小灵通):1915-1900 MHz。

     中波广播:535-1605KHz。

     短波广播:4-19 MHz内的部分频段。

     调频(声音)广播:88-108MHz。

     电视:50-92,168-223,471-566,607-958 MHz五个频段。

     家用微波炉:2450 MHz,工业微波炉:915,2450 MHz。

     高频感应加热设备(如熔炼炉、淬火炉等):工作频率几百kHz。

     高频介质加热设备:工作频率几MHz至几十MHz。如塑料热合机27.12,40.68MHz。

     超短波电疗机:40.68 MHz。

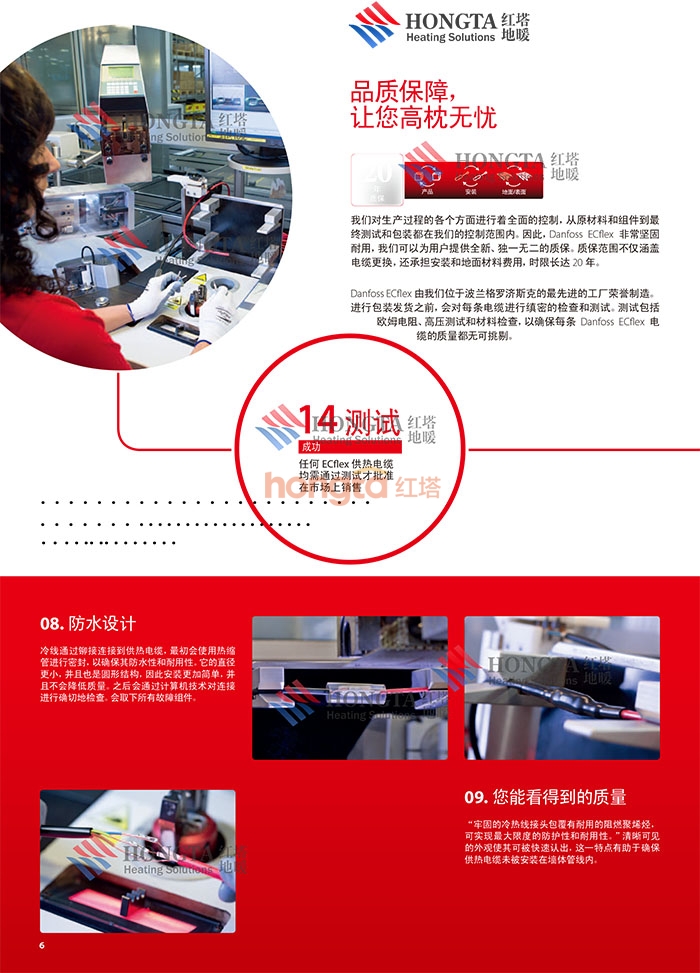

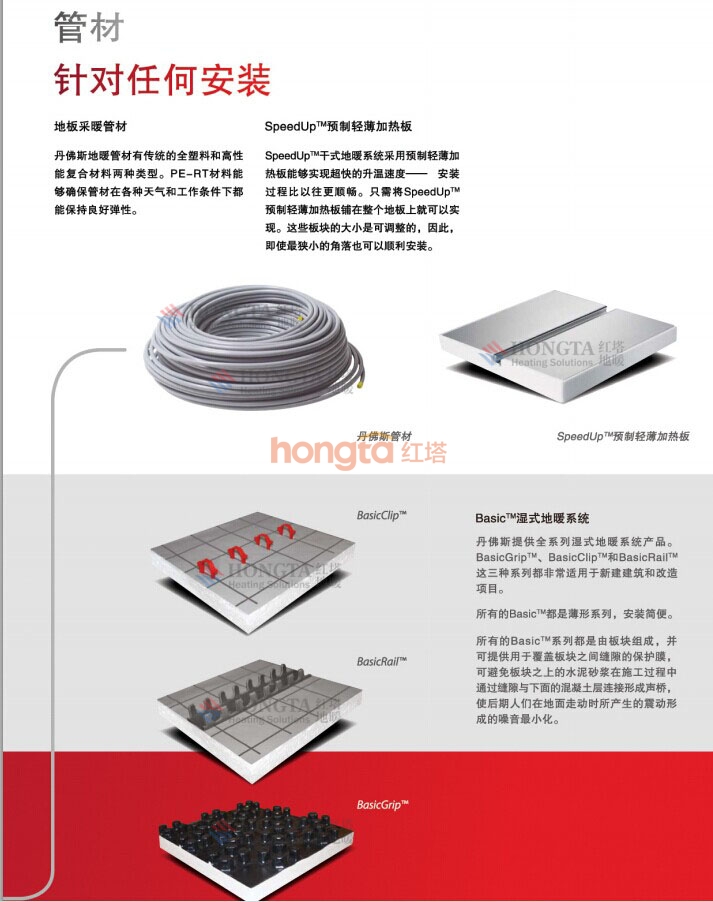

    丹佛斯样册下载:


    http://www.bjht.com.cn/upload_files/article/345/1_1416195751_8310875.pdf






    本文关于丹佛斯电地暖电磁辐射测试下载 PDF  RAR WORD

    http://www.bjht.com.cn/upload_files/article/345/1_1416195939_1439527.pdf

    http://www.bjht.com.cn/upload_files/article/345/1_1416195960_8376310.docx

    http://www.bjht.com.cn/upload_files/article/345/1_1416195980_9597504.rar



  • 【字体: 】【打印繁体版】【返回顶部
  • 相关阅读:电地暖 电磁辐射 丹佛斯
24小时客服热线
  • 400 610 5500
  • 截止今日,红塔地暖已经为十万多家客户提供供暖服务!
  • 查看服务案例
红塔微信公众号
  • 关注有惊喜好礼马上到
