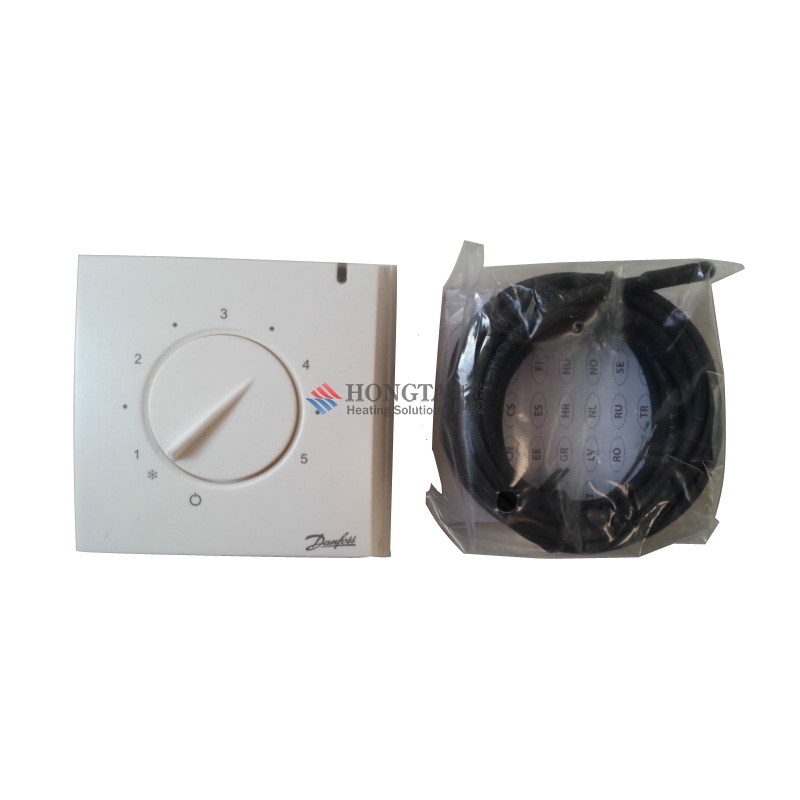

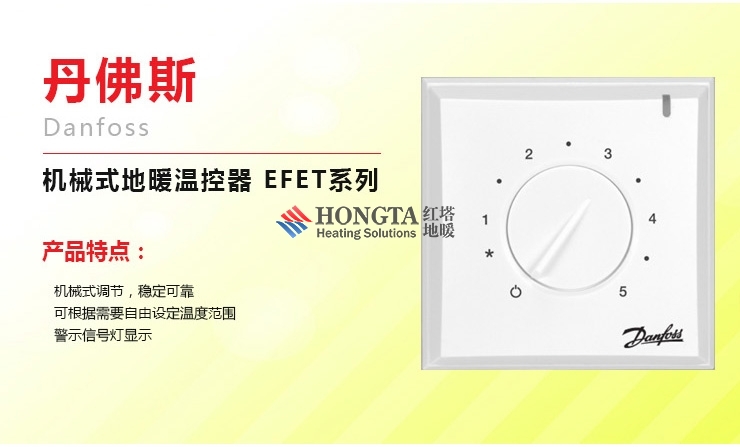

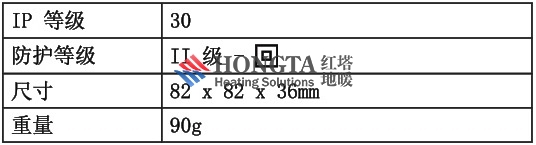

丹佛斯 北京地暖专供Danfoss EFET系列机械式地暖温控器

• 价          格： ¥ 840.00起
• 品          牌： 丹佛斯 北京地暖专供Danfoss
• 累 计 售 出： 1874843件



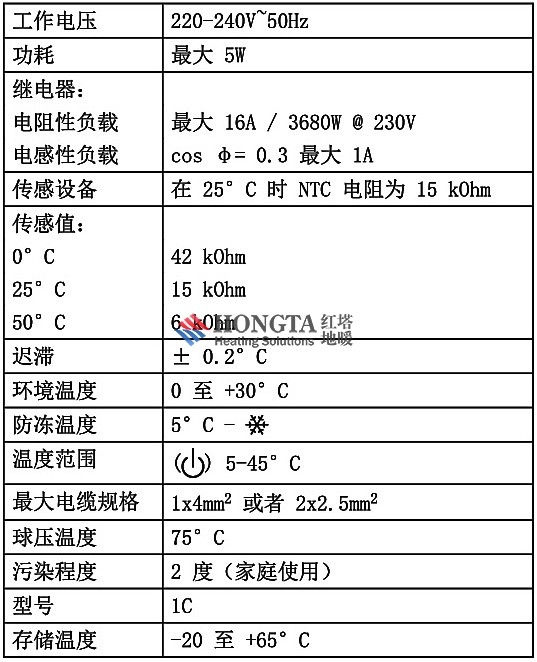

请遵守以下放置指南：

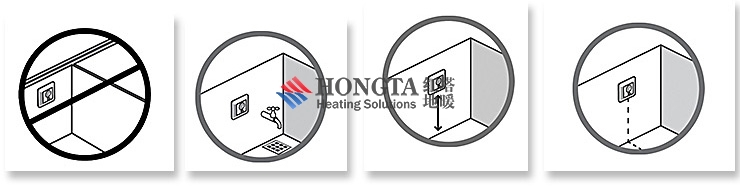

将温控器放置在墙壁上合适的高度（通常为80-170cm）。
在潮湿的房间内，必须依照当地有关 IP 级别的规定放置温控器。
不要将温控器放在外墙内侧。
  将地面传感器放入管道内的合适位置，以免暴露在阳光下或门开口通风处。
  与两条加热电缆的距离相同，均大于2厘米。
  导管应与地表齐平 - 如必要，钻孔以装填导管。
  将导管塞入接线盒内。
  导管的最小弯曲半径必须为 50mm。

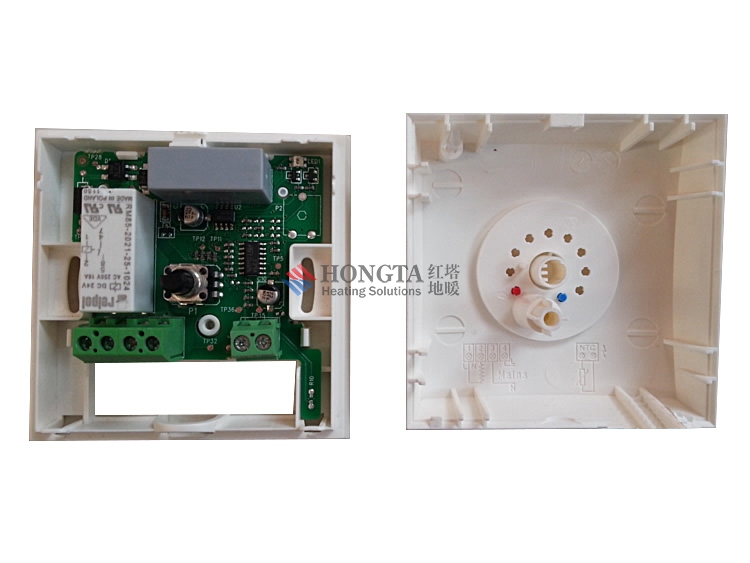

（1）打开温控器：
  使用小螺丝刀提起按钮。
  拧松固定前面板的螺钉。
  用扁平的物件按住开锁键，同时慢慢向外拉前盖。

（2）将螺钉拧入温控器每一侧的孔内，将温控器直接固定在墙上。用于固定温控器的螺钉孔。

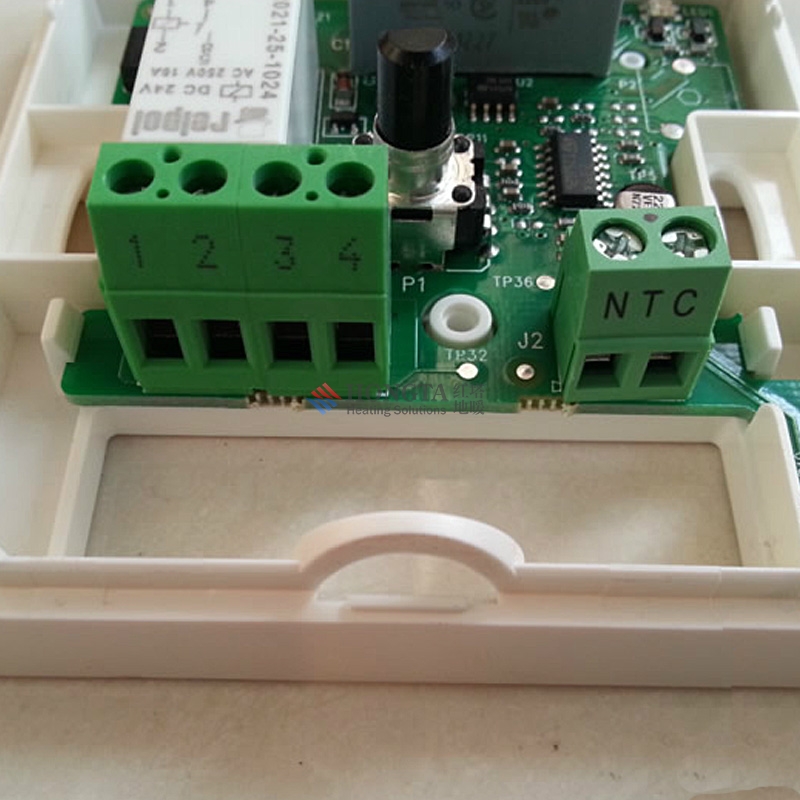

（3）按照连接图说明连接温控器。
必须使用单独的连接器将加热电缆的屏幕连接至电源线的接地导体。

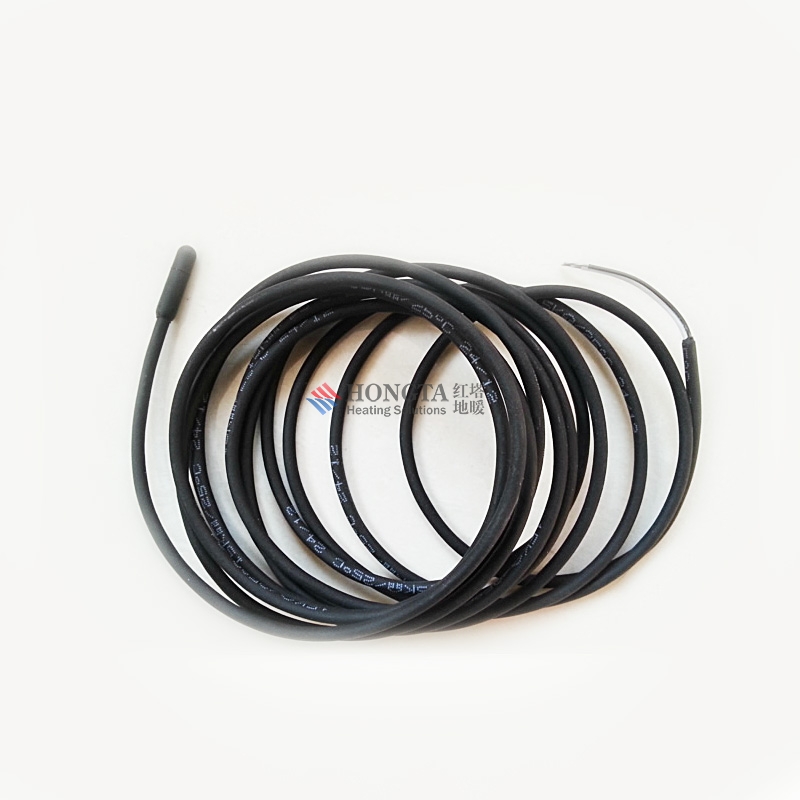

注意： 请务必在地面的导管内安装地面传感器。

（4）按与拆卸相反的顺序安装前盖和按钮。
（5）打开电源。

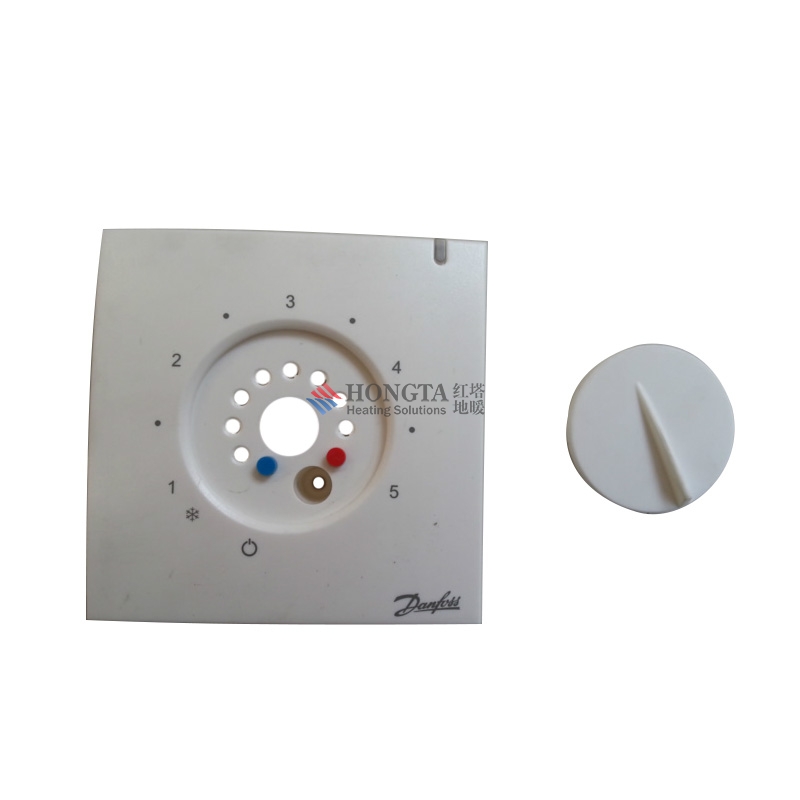

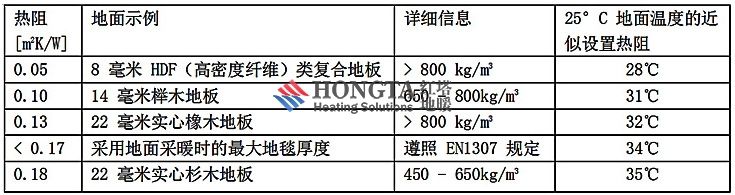

如何更改最小和最大地面温度
（1）使用薄的一字型螺丝刀提起调节钮。①
（2）将导销移到所需的位置。② ③
（3）将调节钮调回原位。

节能型智能温控器


摘要
节能型智能温控器，属于温控仪器设备领域，包括一个仪器外机壳和装置在机壳内部的电子线路板，其特征在于，所述外机壳前面，设有带显示屏幕的面板，屏幕下有一排运行状态功能选择键；机壳后面设有电子线路引出线端口；所述内部电子线路板，包含运行状态智能控制，参数设置的单片机芯片电路以及所连接的各键位电路、报警电路。该节能型智能温控器可根据用户需要设置自动或日控手动等不同的调节模式，和灵活多变的调控模式，可以节能30％。

权利要求(2)

1.一种节能型智能温控器，包括一个仪器外机壳和装置在机壳内部的电子线路板，其特征在于，所述外机壳前面，设有带显示屏幕的面板，屏幕下有一排运行状态功能选择键；机壳后面设有电子线路引出线端口；所述内部电子线路板，包含运行状态智能控制，参数设置的单片机芯片电路以及所连接的各键位电路、报警电路。
2.根据权利要求1所述的节能型智能温控器，其特征在于，所述运动状态功能选择键，包含有模式键M、选择键/暂停键S/S、调整增加或减少的∧及∨键，此外，还有复位及时钟调节键。


说明
节能型智能温控器

技术领域

本实用新型属于温控仪器设备领域，特别涉及到一种用于电加热锅炉、电暖气、电热膜、电热电缆地面加热的节能型智能温控器。

背景技术

在加热锅炉、电暖气、电热膜、电热电缆地面加热及地热采暖的运行中，为了满足用户对设备及环境温度进行自行控制的需要，各类温控器已经很普遍地被使用，在本设计人的在先申请专利200520118399·X智能温控器中，已描述了一种能在各种工作状态及时间、温度下进行智能控制，选择不同设定程序进行适时控制和显示，同时还能及时报警。本设计人在开发这种DR01型温控器的同时，考虑到如何更加节能，尤其在面临能源短缺，当前全民、全社会都要树立起建成一个节约型社会的要求下，“节能”将成为一项重要的衡量标准，本设计人就是在这种形势需要下，设计、开发了该节能型智能温控器，节能体现在该温空器有一个运行状态的设置流程，用户可根据自己的需要设置出不受时间限制的日控手动模式和灵活多变的周控模式，通过功能键控制，周一到周五为一种程序状态，周六、周日为另一种程序状态，该节能型温控器比以往普通温控器节能30％。

发明内容

本实用新型需要解决的技术问题是，针对以往温控器在电路选择与程序设定方面没有对节能因素加以专门考虑，造成能源未达到最佳节省状态。为了克服这一不足之处，本实用新型的目的是提供一种节能型智能温控器，为达到该目的，本实用新型是采用以下技术方案来实现的，一种节能型智能温控器，包括一个仪器外机壳和装置在机壳内部的电子线路板，其特征在于，所述外机壳前面，设有带显示屏幕的面板，屏幕下有一排运行状态功能选择键；机壳后面设有电子线路引出线端口；所述内部电子线路板，包含运行状态智能控制，参数设置的单片机芯片电路以及所连接的各键位电路、报警电路。所述运动状态功能选择键，主要包含模式键M、选择键/暂停键S/S、调整增加或减少的∧及∨键，此外，还有复位及时钟调节键。本实用新型的有益效果是，该节能型智能温控器可根据用户需要设置自动或日控手动等不同的调节模式，和灵活多变的调控模式，可以节能30％。

附图说明

图1a为节能型智能温控器外貌示意图。

图1b为上述温控器后面板示意图。

图2为运行状态设置流程图。

图3为内部电子线路图。

具体实施方式

参照图1a、图1b表示该节能型智能温控器外貌示意图，图中，1为仪器外机壳的前面板，液晶显示屏幕1.1在面板正前方，其下面设有一排运动状态功能选择键1.2，它们分别是模式键M、选择键/暂停键S/S、调整键∧及∨，还有复位和时钟键，后面板2，其上设有电路板通风背罩2.1及引出馈线端口2.2，参考图2，表示运行状态设置流程图，图中表示，需要手动运行状态设置时，先按下模式键M，屏幕上显示手动运行符号，同时可设定温度和时间，系统进入手动运行状态，这时只受温度控制，不受时间影响，可自行控制时间。参考图3，表示内部电子线路的原理布线图，包含二个单片机芯片电路IC1及IC2，单片机电路分别连接着供选择的各功能键位。

现场图片
