北京地暖供热制冷系统
摘要
本实用新型涉及建筑供热及制冷领域，具体而言，涉及北京地暖供热制冷系统。该北京地暖供热制冷系统，包括：生活水箱、空气源热泵机及太阳能热水器；所述空气源热泵机内设有制冷剂-水换热器；所述制冷剂-水换热器设置的水侧与所述生活水箱连通构成循环回路；所述生活水箱设置的入水口与所述太阳能热水器的出水口连通。本实用新型提供的北京地暖供热制冷系统，消耗的不可再生能源较少。
权利要求(10)
1.一种北京地暖供热制冷系统，其特征在于，包括:生活水箱、空气源热泵机及太阳能热水器； 所述空气源热泵机内设有制冷剂-水换热器；所述制冷剂-水换热器设置的水侧与所述生活水箱连通构成循环回路； 所述生活水箱设置的入水口与所述太阳能热水器的出水口连通。
2.根据权利要求1所述的北京地暖供热制冷系统，其特征在于，还包括风机盘管和地暖管； 所述风机盘管与所述生活水箱并联； 所述地暖管与所述生活水箱并联。
3.根据权利要求2所述的北京地暖供热制冷系统，其特征在于，所述空气源热泵机还包括壳体和化霜管道； 所述化霜管道排列在所述壳体的内壁且所述化霜管道与所述制冷剂-水换热器设置的水侧连通。
4.根据权利要求3所述的北京地暖供热制冷系统，其特征在于，还包括:控制器、室内温度传感器、生活水箱温度传感器、第一电动两通阀、电动三通阀及第二电动两通阀； 所述控制器的第一输入端电连接所述室内温度传感器，所述控制器的第二输入端电连接所述生活水箱温度传感器，所述控制器的第一输出端电连接所述第一电动两通阀，所述控制器的第二输出端电连接所述电动三通阀，所述控制器的第三输出端电连接所述第二电动两通阀，所述控制器的第四输出端电连接所述空气源热泵机的压缩机电机控制柜； 所述室内温度传感器设于室内； 所述生活水箱温度传感器设于所述生活水箱内； 所述第一电动两通阀设于所述地暖管的入水口； 所述电动三通阀的进水口与所述制冷剂-水换热器设置的水侧的出水口连通，所述电动三通阀的第一出水口与所述风机盘管及所述地暖管的总供水管连通，所述电动三通阀的第二出水口与所述生活水箱设置的入水口相连通； 所述第二电动两通阀设于所述风机盘管的入水口。
5.根据权利要求4所述的北京地暖供热制冷系统，其特征在于，还包括自力式压差旁通阀； 所述自力式压差旁通阀的入水口与所述风机盘管及所述地暖管的总供水管连通，所述自力式压差旁通阀的出水口与所述风机盘管及所述地暖管的总回水管连通。
6.根据权利要求5所述的北京地暖供热制冷系统，其特征在于，还包括:温差仪及第三电动两通阀； 所述温差仪的第一输入端设于所述壳体的外表面，所述温差仪的第二输入端设于所述壳体的内部，所述温差仪的输出端与所述控制器电连接； 所述第三电动两通阀设于所述化霜管道的入水口，所述第三电动两通阀与所述控制器电连接。
7.根据权利要求4-6任一项所述的北京地暖供热制冷系统，其特征在于，还包括:用于设定室内温度及生活水箱水温的温度设定组件； 所述温度设定组件与所述控制器电连接。
8.根据权利要求7所述的北京地暖供热制冷系统，其特征在于，还包括温控阀； 所述温控阀的输入口连接太阳能热水器的出水口，所述温控阀的第一出水口连接所述生活水箱的高温部入水口，所述温控阀的第二出水口连接所述生活水箱的低温部入水口。
9.根据权利要求8所述的北京地暖供热制冷系统，其特征在于，所述生活水箱的低温部还设有用于连接外部供水管路的自动进水阀。
10.根据权利要求9所述的北京地暖供热制冷系统，其特征在于，所述制冷剂-水换热器设置的水侧的出水口设有水泵及膨胀`罐。
说明
北京地暖供热制冷系统
技术领域
[0001] 本实用新型涉及建筑供热及制冷领域，具体而言，涉及北京地暖供热制冷系统。
背景技术
[0002] 北京地暖供热制冷系统，用于提供舒适的室内温度及生活用水供人们使用。
[0003]目前的北京地暖供热制冷系统主要由独立的地暖供热系统和独立的空调系统组成。其中地暖供热系统为及生活用水供热，使室内温度及生活用水的温度升高；空调系统为室内提供热量或冷量，从而提高室内温度或降低室内温度。
[0004] 然而，在目前的北京地暖供热制冷系统中，为室内及生活用水供热可能需要独立的地暖供热系统运行，而地暖供热系统的运行通常消耗大量天然气或火电等不可再生能源，因此，消耗的不可再生能源较多。
实用新型内容
[0005] 本实用新型的目的在于提供一种北京地暖供热制冷系统，以解决上述的问题。
[0006] 在本实用新型的实施例中提供了一种北京地暖供热制冷系统，包括:生活水箱、空气源热泵机及太阳能热水器；
[0007] 所述空气源热泵机内设有制冷剂-水换热器；所述制冷剂-水换热器设置的水侧与所述生活水箱连通构成循环回路；
[0008] 所述生活水箱设置的入水口与所述太阳能热水器的出水口连通。
[0009] 本实用新型实施例提供的北京地暖供热制冷系统，与独立的地暖供热系统消耗天然气或电能为生活用水供热，使生活用水的温度升高相比，其以制冷剂-水换热器中的传热介质为媒介，将空气源热泵机产生的热能传至水侧循环回路的水中，由于水侧循环回路与生活水箱相连通，可为生活水箱的生活用水供热，提高生活用水的温度，同时也可通过太阳能热水器为生活水箱提供热水，由于空气源热泵机采用空气热能供热，太阳能热水器采用太阳能供热，供热的来源为空气热能及太阳能，均可再生，因此，消耗的不可再生能源较少。
附图说明
[0010] 图1示出了本实用新型的一种实施例的示意图；
[0011] 附图标记:1_生活水箱；2_空气源热泵机；3_太阳能热水器；4_制冷剂-水换热器；5-风机盘管；6-地暖管。
具体实施方式
[0012] 下面通过具体的实施例子并结合附图对本实用新型做进一步的详细描述。
[0013] 一种北京地暖供热制冷系统，如图1所示，包括:生活水箱1、空气源热泵机2及太阳能热水器3 ;空气源热泵机2内设有制冷剂-水换热器4 ;制冷剂-水换热器4设置的水侧与生活水箱I连通构成循环回路；生活水箱I设置的入水口与太阳能热水器3的出水口连通。[0014] 本实用新型实施例提供的北京地暖供热制冷系统，与独立的地暖供热系统消耗天然气或电能为生活用水供热，使生活用水的温度升高相比，其以制冷剂-水换热器4中的传热介质为媒介，将空气源热泵机2产生的热能传至水侧循环回路的水中，由于水侧循环回路与生活水箱I相连通，可为生活水箱I的生活用水供热，提高生活用水的温度，同时也可通过太阳能热水器3为生活水箱I提供热水。由于空气源热泵机2采用空气热能供热，太阳能热水器3采用太阳能供热，供热的来源为空气热能及太阳能，均可再生，因此，消耗的不可再生能源较少。

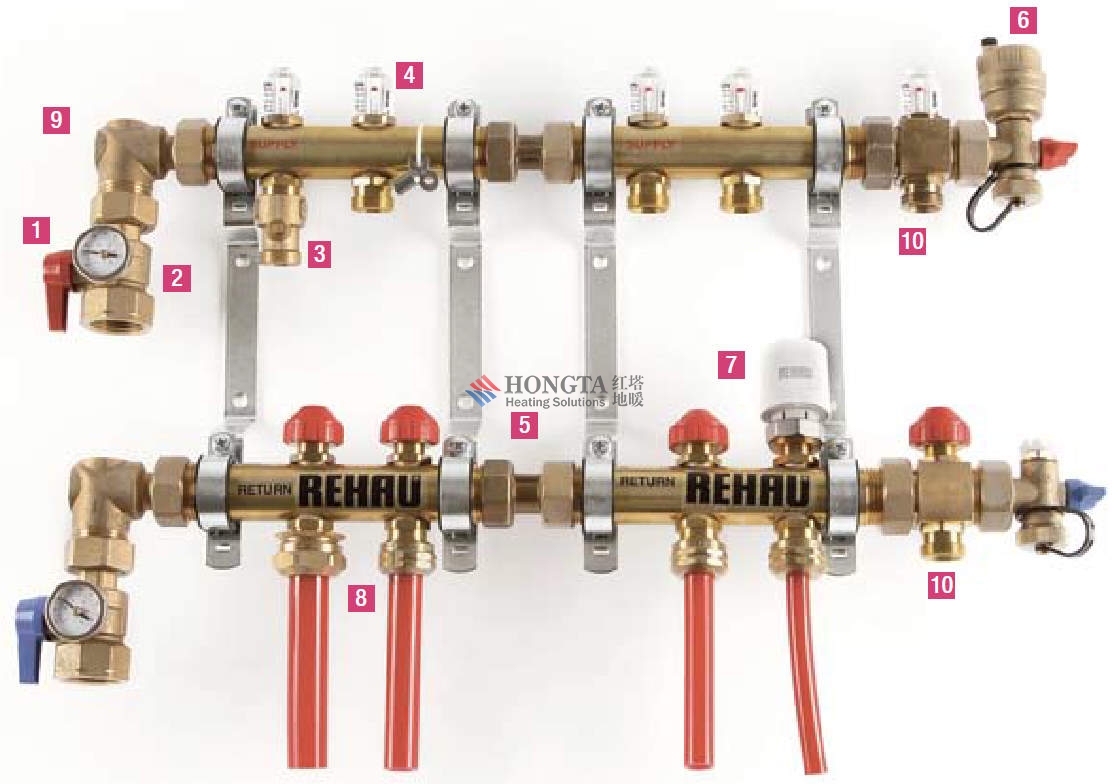

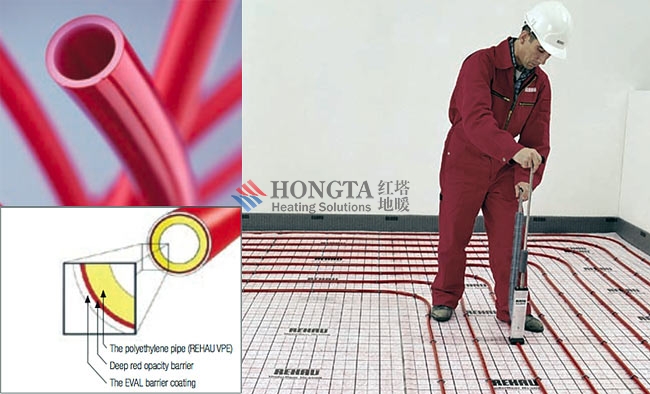

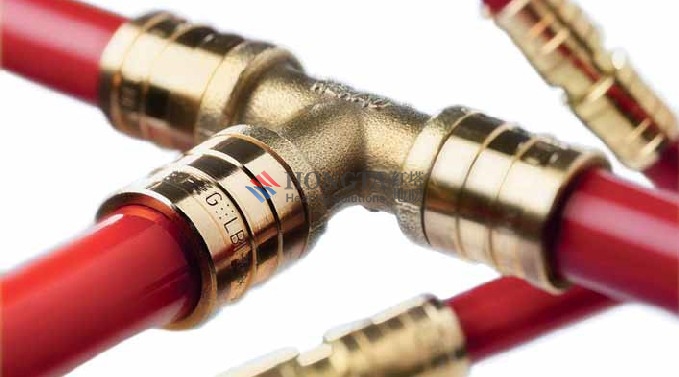

[0015] 优选的，在上述的北京地暖供热制冷系统中，还包括风机盘管5和地暖管6 ;风机盘管5与生活水箱I并联；地暖管6与生活水箱I并联。
[0016] 其中风机盘管5及地暖管6可根据用户需求，单独设置或同时设置。
[0017] 通过设置风机盘管5或地暖管6与水箱并联，可利用空气源热泵机2采用空气热能供热，由制冷剂-水换热器4的水侧管路中的热水为风机盘管5或地暖管6供热，消耗的不可再生能源较少，节能效率较高。
[0018] 优选的，在上述的北京地暖供热制冷系统中，空气源热泵机2还包括壳体和化霜管道；化霜管道排列在壳体的内壁且化霜管道与制冷剂-水换热器4设置的水侧连通。
[0019] 通过在空气源热泵机2的壳体上设置化霜管道，由制冷剂-水换热器4的水侧管路中的热水为化霜管道供热，在天气寒冷空气源热泵机2的壳体上结霜时，空气源热泵机2的所吸收的空气的热能较少，工作效率较低，使用化霜管道化霜后，外部空气中的热量又可以通过空气源热泵机2转换为热能为制冷剂-水换热器4的水侧供热，提高了空气源热泵机2的工作效率。
[0020] 优选的，在上述的北京地暖供热制冷系统中，还包括:控制器、室内温度传感器、生活水箱温度传感器、第一电动两通阀、电动三通阀及第二电动两通阀；控制器的第一输入端电连接室内温度传感器，控制器的第二输入端电连接生活水箱温度传感器，控制器的第一输出端电连接第一电动两通阀，控制器的第二输出端电连接电动三通阀，控制器的第三输出端电连接第二电动两通阀，控制器的第四输出端电连接空气源热泵机2的压缩机电机控制柜；室内温度传感器设于室内；生活水箱温度传感器设于生活水箱I内；第一电动两通阀设于地暖管6的入水口 ；电动三通阀的进水口与制冷剂-水换热器4设置的水侧的出水口连通，电动三通阀的第一出水口与风机盘管5及地暖管6的总供水管连通，电动三通阀的第二出水口与生活水箱I设置的入水口相连通；第二电动两通阀设于风机盘管5的入水口。
[0021] 通过设置控制器、室内温度传感器、生活水箱温度传感器、第一电动两通阀、电动三通阀及第二电动两通阀；控制器可以读取室内温度传感器及生活水箱温度传感器的数据，与控制器中预设的温度值进行比较，根据比较结果判定是否需要调高或调低空气源热泵机2的压缩机电机的频率；当需要提高某一路的供热温度时，可暂时关闭其它的供热管路；在夏天需要制冷时；关闭电动三通阀及第一电动两通阀，使空气源热泵机2工作在制冷状态，则制冷剂-水换热器4的水侧的冷水进入风机盘管5，为风机盘管5制冷提供冷源。
[0022] 优选的，在上述的北京地暖供热制冷系统中，还包括自力式压差旁通阀；自力式压差旁通阀的入水口与风机盘管5及地暖管6的总供水管连通，自力式压差旁通阀的出水口与风机盘管5及地暖管6的总回水管连通。
[0023] 通过设置自力式压差旁通阀，可以使风机盘管5及地暖管6的总供水管与风机盘管5及地暖管6的总回水管之间的压差保持恒定。
[0024] 优选的，在上述的北京地暖供热制冷系统中，还包括:温差仪及第三电动两通阀；温差仪的第一输入端设于壳体的外表面，温差仪的第二输入端设于壳体的内部，温差仪的输出端与控制器电连接；第三电动两通阀设于化霜管道的入水口，第三电动两通阀与控制器电连接。
[0025] 通过设置温差仪及第三电动两通阀，可以根据壳体内外的温差控制第三电动两通阀的开闭，从而控制化霜管道是否工作。
[0026] 优选的，在上述的北京地暖供热制冷系统中，还包括:用于设定室内温度及生活水箱I水温的温度设定组件；温度设定组件与控制器电连接。
[0027] 通过设置温度设定组件与控制器电连接，方便用户通过温度设定组件设定温度，再通过控制器控制空气源热泵机2的压缩机电机的频率，以及控制第一电动两通阀、电动三通阀、第二电动两通阀及第三电动两通阀的通断状态，使系统协同工作以达到用户的设
定温度。
[0028] 优选的，在上述的北京地暖供热制冷系统中，还包括温控阀；温控阀的输入口连接太阳能热水器3的出水口，温控阀的第一出水口连接生活水箱I的高温部入水口，温控阀的第二出水口连接生活水箱I的低温部入水口。
[0029] 通过设置温控阀，监测太阳能热水器3的出水口的水温，当水温满足温控阀预设温度时，太阳能热水器3的出水进入生活水箱I的高温部；当水温不满足温控阀的预设温度时，太阳能热水器3的出水进入生活水箱I的低温部通过热交换进行加热，既提高了太阳能热水器3中热水的利用率，又保证了生活水箱I的出水口出水温度。
[0030] 优选的，在上述的北京地暖供热制冷系统中，生活水箱I的低温部还设有用于连接外部供水管路的自动进水阀。
[0031] 其中，在生活水箱I的低温部设有连接外部管路的自动进水阀，当生活水箱I中的水压不够时，可通过自动进水阀进水为生活水箱I补水至低温部，以便从低温部的出水口连通至制冷剂-水换热器4的水侧，参加热循环进行加热后回至高温部的入水口。
[0032] 通过设置自动进水阀，可以方便快捷的为生活水箱I补水。
[0033] 优选的，在上述的北京地暖供热制冷系统中，制冷剂-水换热器4设置的水侧的出水口设有水泵及膨胀罐。
[0034] 通过在制冷剂-水换热器4设置的水侧的出水口设有水泵及膨胀罐，可加速水循环并缓冲供水系统的压力波动。
