可折叠北京地暖辐射供暖板
摘要
本实用新型涉及供暖设备领域，具体提供一种可折叠北京地暖辐射供暖板，包括供暖基板，嵌入供暖基板的加热管，以及粘附于供暖基板表面的铝箔纸，其特征在于：所述供暖基板上设有折叠线将所述供暖基板分成至少两份；所述加热管与所述折叠线交叉处的夹角小于5°。本实用新型当供暖基板沿折叠线折叠时，加热管沿轴线转动较小角度，供暖基板即可折叠180°。

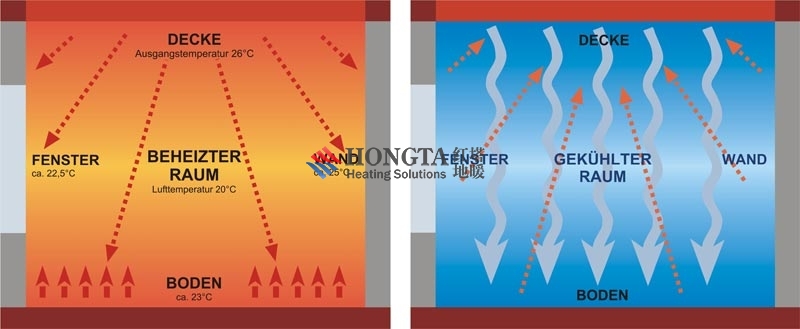

霍弗尔作为具有丰富经验的采暖系统供应商及安装服务商，为住宅和办公楼宇的各种具体情况提供详细而多种的解决方案，也一直致力于将辐射方式应用于制冷领域。人体与辐射表面的热量交换处于一个较大的面积上,并且主要通过辐射的方式进行.因此,辐射制冷系统能提供一个舒适的室内气候环境。在北京地区，尤其是夏天，长期处于高温与高湿的环境下，室内长期使用空调会给人体带来不舒适的感觉。霍弗尔的制冷系统设计考虑到实际环境影响，采用霍弗尔辐射制冷与霍弗尔新风置换除湿系统相结合，即保证了适宜的室内温度，有保持了适宜的室内相对湿度，从而为新怡家园业主提供了最佳的生活舒适环境
权利要求(2)
可折叠北京地暖辐射供暖板，包括供暖基板，嵌入供暖基板的加热管，以及粘附于供暖基板表面的铝箔纸，其特征在于：所述供暖基板上设有折叠线将所述供暖基板分成至少两份；所述加热管与所述折叠线交叉处的夹角小于5°。
2.根据权利要求1所述的可折叠北京地暖辐射供暖板，其特征在于：所述加热管与所述折叠线 交叉处的夹角为0°。
说明
可折叠北京地暖辐射供暖板
技术领域
[0001] 本实用新型涉及供暖设备领域，具体提供一种可折叠北京地暖辐射供暖板。 背景技术

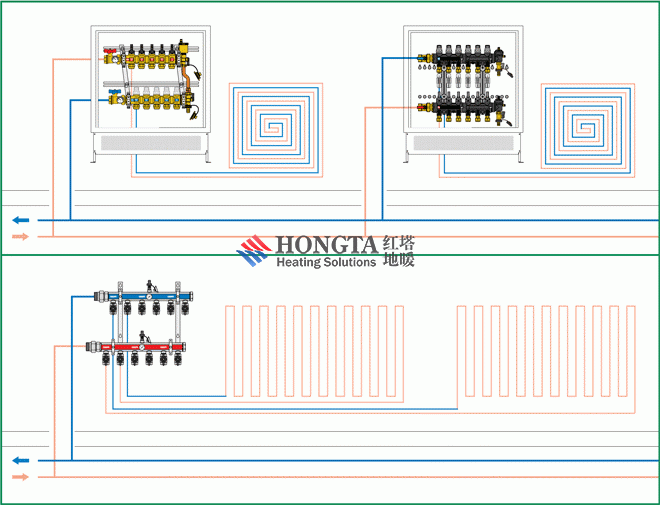

[0002] 在寒冷的北方冬天，供暖设备是必不可少的器具。传统的壁炉式供暖设备由于发 热源聚集在一个点，室内的温度不均勻，尤其不适合多室家居使用。中央空调式的供暖设备 从天花板上将暖气送进室内，但是由于暖空气的密度比冷空气的密度小，该类供暖设备的 设计也不是十分的合理。地暖式辐射供暖设备解决了以上问题，在底面铺设的供暖板内置 有加热管，热气或者热水在加热管内流动，给室内均衡供暖。供暖板包括现场铺装及工厂预 制两种形式，目前的工厂预制的供暖板存在体积大不便运输的问题，现有技术解决体积大 问题的方法是将供暖板折成筒状（如图1所示），但是该方法依然不能明显减少供暖板占用 的空间，由于折断部位过多将导致供暖板的保温性能下降。
实用新型内容
[0003] 本实用新型的目的是提供一种可折叠北京地暖辐射供暖板，能够明显减少供暖板占用空 间，便于运输，并且折叠时不会损伤内部加热管。
[0004] 为了达到以上发明目的，本实用新型可折叠北京地暖辐射供暖板包括供暖基板，嵌入供暖 基板的加热管，以及粘附于供暖基板表面的铝箔纸，其特征在于：所述供暖基板上设有折叠 线将所述供暖基板分成至少两份；所述加热管与所述折叠线交叉处的夹角小于5°。
[0005] 优选地，所述加热管与所述折叠线交叉处的夹角为0°。
[0006] 本实用新型所述加热管与所述折叠线交叉处的夹角小于5°，当供暖基板沿折叠 线折叠时，加热管沿轴线转动较小角度，供暖基板即可折叠180°。由于加热管仅沿轴线转 动较小角度，未被折叠，不会被损伤失效。本实用新型可折叠北京地暖辐射供暖板可折叠180°，能够 明显减少供暖板占用空间，便于运输，并且折叠时不会损伤内部加热管，解决了工厂预制供 暖板的运输困难问题，在技术上具有进步意义。
[0007] 以下结合附图及具体实施方式进一步说明本实用新型技术方案。 附图说明
[0008] 图1为现有技术的结构示意图；
[0009] 图2为本实用新型可折叠北京地暖辐射供暖板的平面结构示意图；
[0010] 图3为本实用新型可折叠北京地暖辐射供暖板的截面结构示意图。
具体实施方式
[0011] 图2为本实用新型可折叠北京地暖辐射供暖板的平面结构示意图；图3为本实用新型可折 叠北京地暖辐射供暖板的截面结构示意图。如图2-3所示，本实用新型可折叠北京地暖辐射供暖板包括供暖 基板2，嵌入供暖基板2的加热管1，以及粘附于供暖基板2表面的铝箔纸4 ；所述供暖基板2上设有折叠线3将所述供暖基板2分成两份；所述加热管1与所述折叠线3交叉处的夹 角为0°，当供暖基板2沿折叠线3折叠时，加热管1沿轴线转动较小角度，供暖基板即可折 叠180°。其中的 供暖基板2的材料为海绵状材料，具有保温阻热性能；其中的铝箔纸4可 用锡箔纸替代，其作用为保温及固定加热管1。

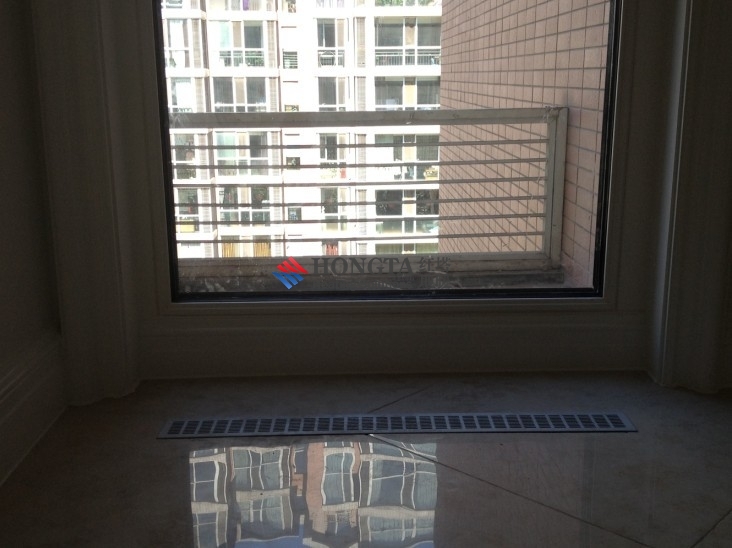

现场图片
