做北京地暖首选品牌:丹佛斯 Danfoss 550系列智能地暖温控器 |
全新智能型温控器 液晶显示 单键操作 |
温度范围: | +5℃~+35℃ |
地面温度: | +20℃~+50℃ |
电压范围: | 180–250 V~50/60Hz |
最大负载: | 250V~16A |
能耗: | < 500Mw |
电池支持: | 100小时 |
经济回拨: | 0℃至-15℃ |
温度设置: | -5℃到+5℃ |
IP等级: | IP30 |
传感器: | NTC 25℃时阻值15KΩ |
|
|
|
1套 |
|
1套 |
产品型号 |
550 白色 |
体积(长X宽X高) |
12cm X 10cm X 6cm |
公斤 |
0.2 |
包装数量 |
1 |
产品描述 |

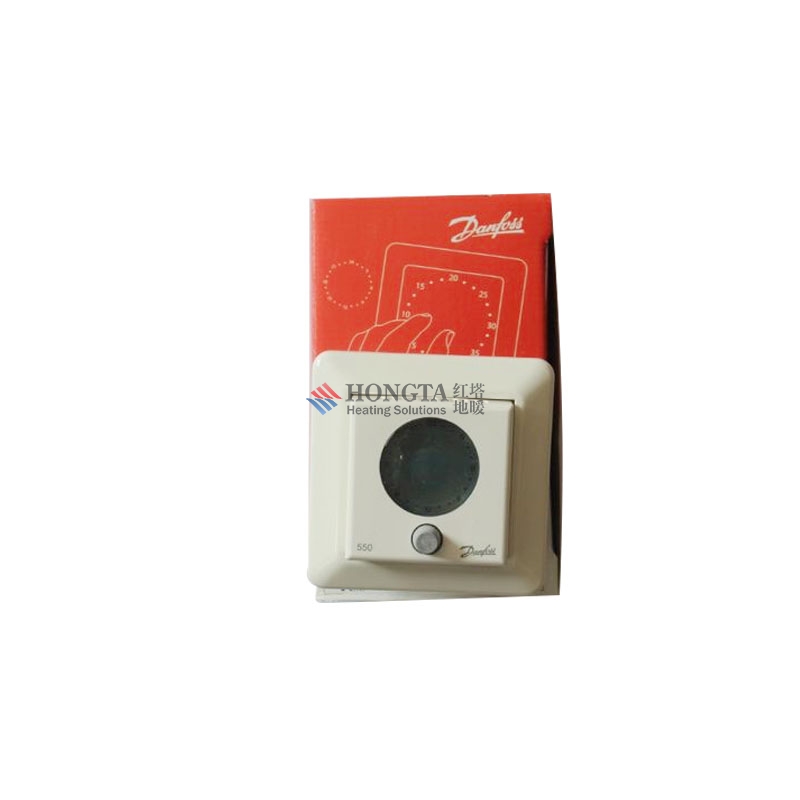

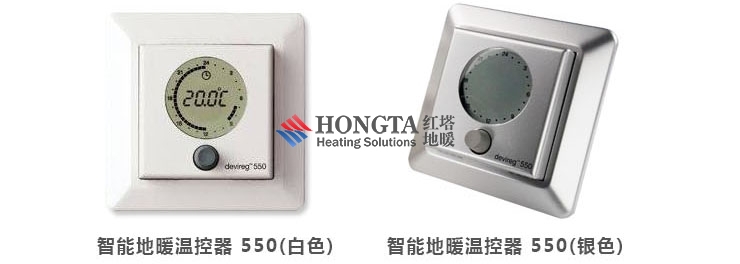

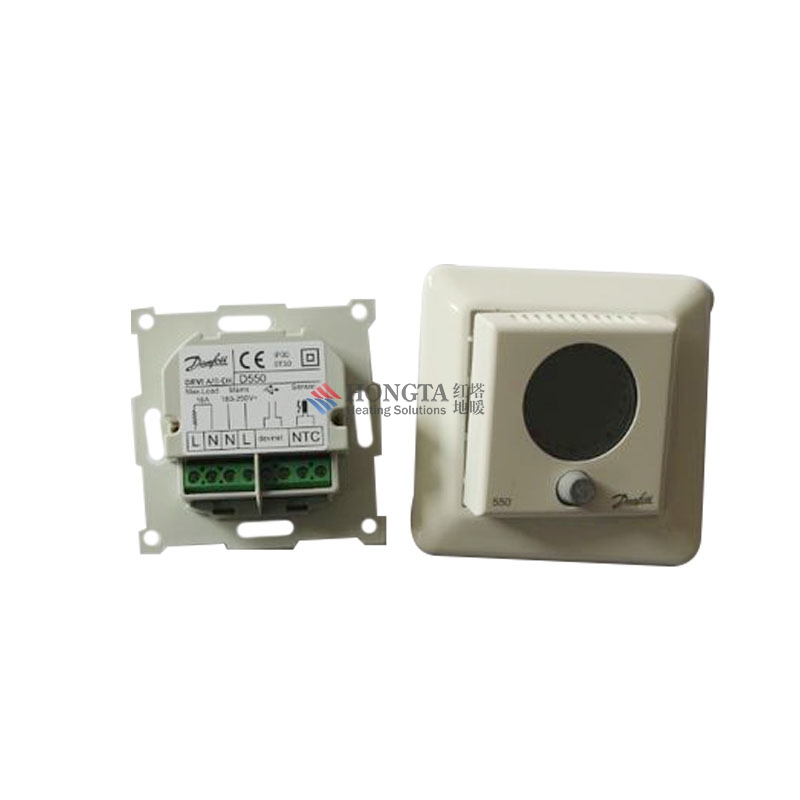

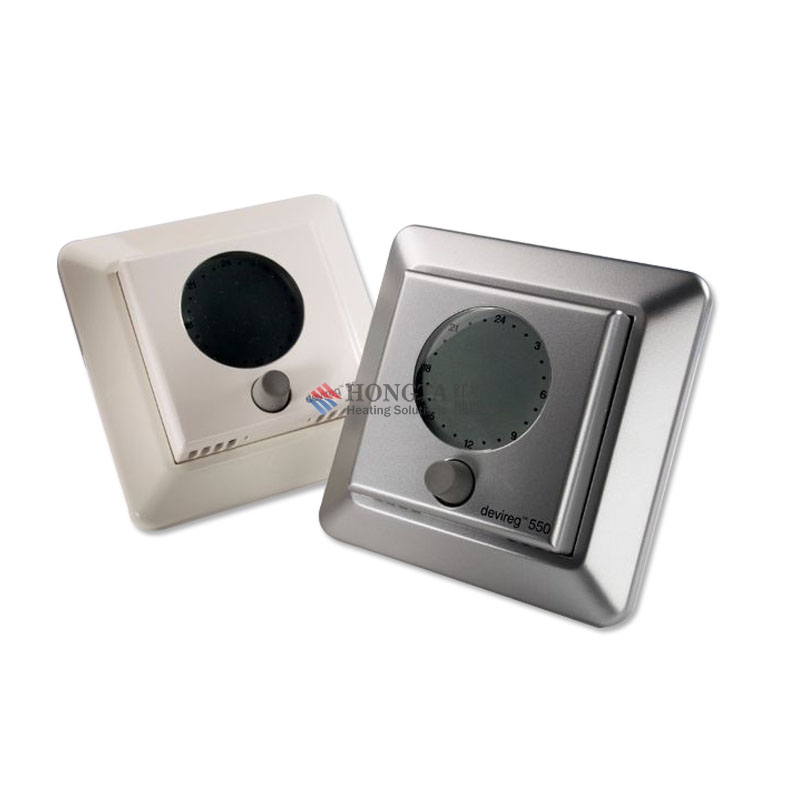

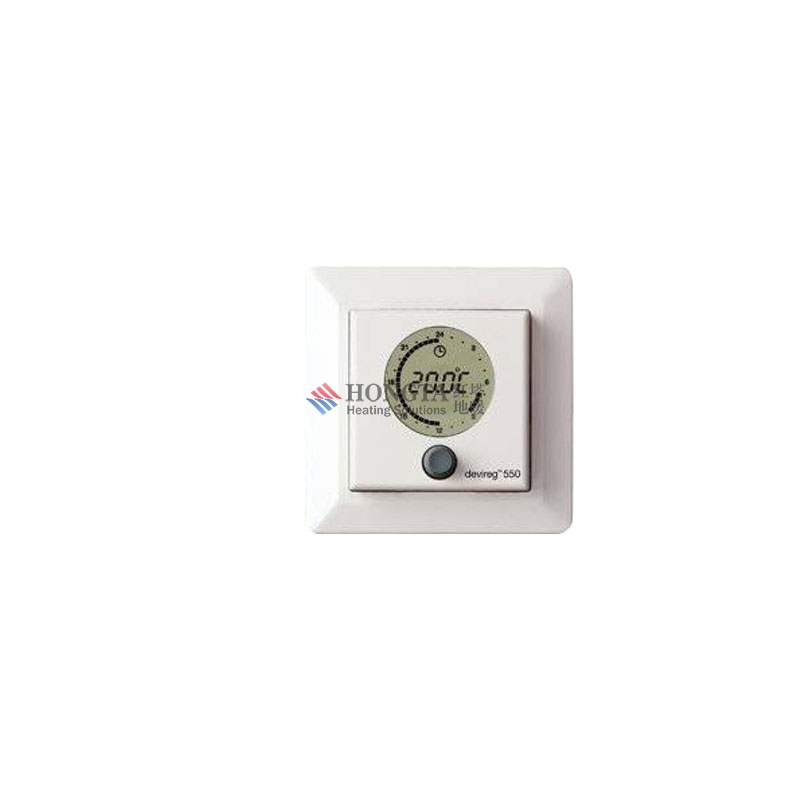

做北京地暖首选品牌:丹佛斯 Danfoss 智能地暖温控器 550 白色 墙壁安装/双探头/智能 |
产品型号 |
550 银色 |
体积(长X宽X高) |
12cm X 10cm X 6cm |
公斤 |
0.2 |
包装数量 |
1 |
产品描述 |

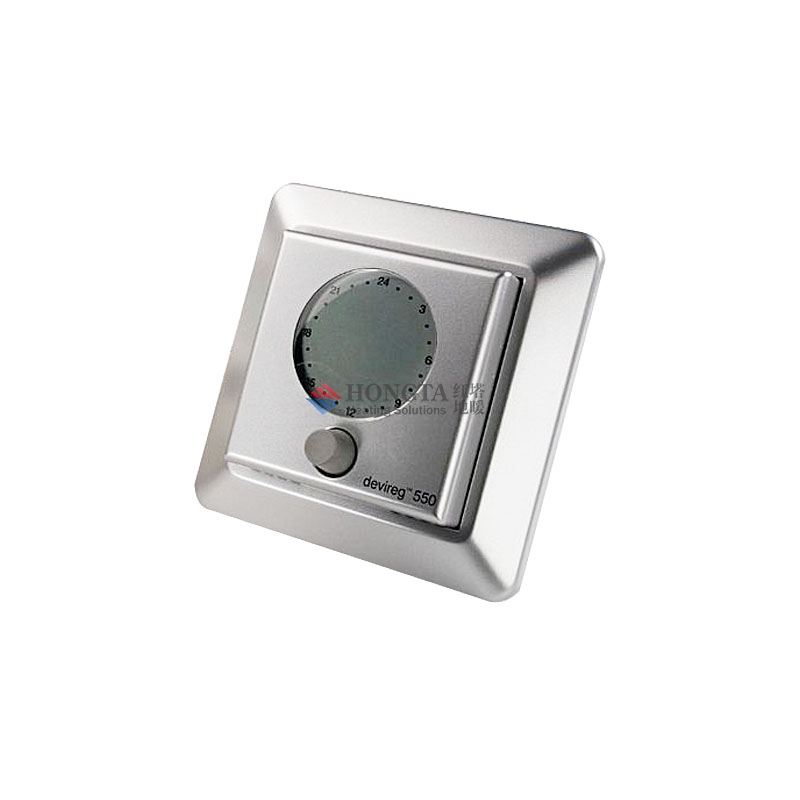

做北京地暖首选品牌:丹佛斯 Danfoss 智能地暖温控器 550 银色 墙壁安装/双探头/智能 |
一种温控器
摘要
本实用新型公开了一种温控器,包括温控器功能组件、温控器壳体、安装板;显示面板外表覆盖有面罩;所述温控器壳体由显示面板壳体和后凸部壳体构成整体,其中后凸部壳体的下端面设置有接线槽,接线槽内开有呈相互垂直的方位对应排列的接线孔和螺钉孔,接线孔位于接线槽上表面,螺钉孔位于接线槽下端面;安装板与温控器壳体之间设置有相互卡合的紧固结构;面罩是透明面罩。本实用新型通过改变温控器的接线方向和螺丝孔位置,避免固定螺丝孔时,接线槽下陷导致损坏;可直接接线,节省工时并保证温控器完整性;安装板采用卡扣固定,简单方便快捷;透明面罩可进行喷漆制成各色面罩,以满足各类客户的喜好,达到各种市场需求。
权利要求(4)
1. 一种温控器,包括温控器功能组件、温控器壳体、安装板,所述温控器功能组件内置于温控器壳体中,所述安装板与温控器壳体可拆卸性连接;所述温控器功能组件包括电性连接的电路板和显示面板,显示面板外表覆盖有面罩;所述温控器壳体由显示面板壳体和后凸部壳体构成整体,其中后凸部壳体的下端面设置有接线槽,接线槽内开有接线孔和螺钉孔,其特征在于:接线孔和螺钉孔呈相互垂直的方位对应排列,所述接线孔位于接线槽的主视面,所述螺钉孔位于接线槽的下端面;安装板与温控器壳体之间设置有相互卡合的紧固结构;所述面罩为透明面罩。
2.根据权利要求I所述的温控器,其特征在于:所述紧固结构包括卡勾和卡槽,所述卡勾和卡槽设置于显示面板壳体后部的边缘和安装板的边缘。
3.根据权利要求I所述的温控器,其特征在于:所述温控器还包括固定于显示面板上并嵌于面罩的按键孔中的按键,所述按键上刻有螺纹。
4.根据权利要求I所述的温控器,其特征在于:所述温控器壳体的外表开有条形散热孔。
说明
一种温控器技术领域
[0001] 本实用新型涉及温控器领域,尤其涉及一种易于安装、安全有效、外观色彩可多变的温控器。
背景技术
[0002] 温控器是用来自动开启关闭各种采暖设备,设定调节室内温度的装置,可按预先设定好的程序来自动调节室温,使之达到舒适的温度。
[0003] 传统的温控器通常包括下列结构:温控器功能组件,温控器壳体、安装板,温控器功能组件内置于温控器壳体中,温控器功能组件包括电路板和显示面板,显示面板外部覆盖面罩;温控器壳体是由显不面板壳体和后凸部壳体构成的整体,其中后凸部壳体的下方设置有接线槽,接线槽上开有接线孔和螺钉孔,接线孔和螺钉孔呈相互垂直方位对应排列, 其结构上具有以下缺点:所述接线孔位于接线槽的下端面,所述螺钉孔位于接线槽的主视面,这样在安装温控器于电气盒内时,将螺钉固定于螺钉孔中,由于来自螺钉垂直方向的压力,极易导致接线槽被压至接线槽所在的凹槽的底端,并与温控器壳体内部的电路板等功能组件接触和摩擦,造成内部功能组件损坏,进而导致整个温控器的报废。鉴于这种情况,在安装过程中,常常需要将温控器的显示面板事先打开,将电路板放入温控器壳体中的同时进行接线,而不能在温控器壳体外部直接接线安装,这样的安装方式,长久以来一直存在麻烦、费时的缺陷,和产品报废的风险。
[0004] 此外,传统温控器显示面板的面罩,通常采用不透明高分子材料制成,采用该种材料的情况下,若变换成各种风格和颜色的面罩,则需要耗费很长的加工时长,且成本较高。另外传统温控器的安装板与温控器壳体之间采用螺丝固定的方式连接,这种连接方式因为安装空间狭小,操作不便。
[0005] 鉴于以上情况,若研发出一种可以便捷地安装和接线的温控器,且其外观色彩可多变,成本低廉,将带来广阔的市场前景。
实用新型内容
[0006] 本实用新型所要解决的问题在于:提供一种安装操作方便快捷,接线过程可避免接线槽下陷导致产品损坏,显示面板面罩颜色可多变的温控器。
[0007] 为解决以上问题,本实用新型采用以下技术方案来实现:
[0008] 一种温控器,包括温控器功能组件、温控器壳体、安装板,所述温控器功能组件内置于温控器壳体中,所述安装板与温控器壳体可拆卸性连接;所述温控器功能组件包括电性连接的电路板和显示面板,显示面板外表覆盖有面罩;所述温控器壳体由显示面板壳体和后凸部壳体构成整体,其中后凸部壳体的下端面设置有接线槽,接线槽内开有接线孔和螺钉孔,接线孔和螺钉孔呈相互垂直的方位对应排列,所述接线孔位于接线槽的主视面,所述螺钉孔位于接线槽的下端面;安装板与温控器壳体之间设置有相互卡合的紧固结构;所述面罩为透明面罩。[0009] 下面对本实用新型的技术方案作出进一步阐述。
[0010] 进一步地,所述紧固结构包括卡勾和卡槽,所述卡勾和卡槽设置于显示面板壳体后部的边缘和安装板的边缘。
[0011] 进一步地,所述温控器还包括固定于显示面板上并嵌于面罩的按键孔中的按键,所述按键上刻有螺纹。该螺纹因使按键平面具有一定的凹凸粗糙感,从而带来较好的触摸手感。
[0012] 进一步地,所述温控器壳体的外表开有条 形散热孔。该散热孔有利于温控器内部功能组件,如电路板等部件,在工作过程中将所发出的热量发散,而避免因聚集热量导致温控器损坏。
[0013] 进一步地,所述后凸部壳体的下端面连接两个内侧具有条形凸起的直形挡板,接线槽两端开有与条形凸起匹配的凹槽,且条形凸起内嵌于凹槽中固定。接线槽采用条形凸起和凹槽相卡合式固定,从而避免接线槽松动。
[0014] 本实用新型具有以下有益效果:
[0015] 其一、通过将接线槽的结构进行改良,改变温控器的接线方向,和螺钉的固定位置,避免了传统结构中采用线路板上方的螺丝孔进行固定时接线槽下陷至碰触线路板,导致摩擦损坏;该装置安全方便,不用拆装温控器就可以直接接线,节省工时并且保证温控器主体结构的完整性,不再须将温控器主体结构拆开,避免重复拆装温控器,导致温控器壳变形,卡扣断裂的情况,防止温控器内部的电子器件损坏,延长温控器的使用寿命;其二、通过卡扣式连接,不必在狭小的空间内拧螺丝,便可以将温控器壳体牢固地固定于安装板上,具有简单方便快捷的优点;其三、本技术所述温控器的面罩为透明面罩,可以通过在透明面罩上进行喷漆工艺,制成各种颜色的面罩,以满足各类客户的喜好,达到各种市场需求,带来良好的市场前景;且透明面罩喷漆制作温控器面罩,工艺简单方便,成本低廉。
附图说明
[0016] 图I是本实用新型实施例的主视图;
[0017] 图2是本实用新型实施例的后视图;
[0018] 图3是本实用新型实施例的装配示意图。
[0019] 图中:1、显不面板壳体;2、面罩;3、按键;4、紧固结构;5、安装板;6、后凸部壳体;7、散热孔;8、接线槽;9、接线孔;10、螺钉孔;11、卡勾;12、卡槽;13、条形凸起;14、直形挡板。
具体实施方式
[0020] 为使本实用新型的上述目的、特征和优点能够更加明显易懂,下面结合附图和具实施例对本实用新型的技术方案进一步介绍。本领域人员应知,本实施例仅仅用于介绍本实用新型的技术方案,而不在于对其进行限定。
[0021] 如图1-3所示:一种温控器,包括温控器功能组件、温控器壳体、安装板5,所述温控器功能组件内置于温控器壳体中,所述安装板5与温控器壳体可拆卸性连接;所述温控器功能组件包括电性连接的电路板和显示面板,显示面板外表覆盖有面罩2 ;所述温控器壳体由显示面板壳体I和后凸部壳体6构成整体,其中后凸部壳体6的下端面设置有接线槽8,接线槽8内开有接线孔9和螺钉孔10,接线孔9和螺钉孔10呈相互垂直的方位对应排列,所述接线孔9位于接线槽8的主视面,所述螺钉孔10位于接线槽8的下端面。
[0022] 通过将接线槽8的结构进行改良,改变温控器的接线方向和螺钉的固定位置,避免了传统结构中采用线路板上方的螺丝孔进行固定时,接线槽下陷至线路板,导致摩擦损坏,本装置安全方便,不用拆装温控器就可以直接接线,节省工时并且保证温控器主体结构的完整性,不再须将温控器主体结构拆开,避免重复拆装温控器,导致温控器壳变形,卡扣断裂的情况,防止温控器内部的电子器件损坏,延长温控器的使用寿命。
[0023] 所述后凸部壳体6的下端面连接两个内侧具有条形凸起13的直形挡板14,接线槽8两端开有与条形凸起13匹配的凹槽,且条形凸起13内嵌于凹槽中固定。接线槽采用条形凸起13和凹槽相卡合式固定,从而避免接线槽8松动。 [0024] 所述面罩2是透明面罩。可以通过在透明面罩上喷漆制成各种颜色的面罩,为产品种类增加了更多选择,以满足各类客户的喜好,达到各种市场需求,带来良好的市场前景;且透明面罩喷漆制作温控器面罩,工艺简单方便,成本低廉。
[0025] 安装板5与温控器壳体之间设置有相互卡合的紧固结构4。所述紧固结构4包括卡勾11和卡槽12,所述卡勾11和卡槽12设置于显示面板壳体I后部的边缘和安装板5的边缘。通过卡扣式连接,不必在狭小的空间内拧螺丝,便可以将温控器壳体牢固地固定于安装板5上。
[0026] 所述温控器还包括固定于显示面板上并嵌于面罩2的按键孔中的按键3,所述按键3上刻有螺纹。该螺纹因使按键平面具有一定的凹凸粗糙感,从而带来较好的触摸手感。
[0027] 所述温控器壳体的外表开有条形散热孔7。该散热孔7有利于温控器内部功能组件,如电路板等部件,在工作过程中将所发出的热量发散,而避免因聚集热量导致温控器损坏。
