一、北京地暖项目：优山美地工程地暖概况
别墅名称：北京地暖项目：优山美地3～6别墅
建筑面积：5600m2
采暖面积：2899m2
空调面积：2549.8m2
主材品牌：德国oubonuo铝塑阻氧2.0*2.0铝塑地暖管、克莱门特热泵、约克风机盘管、大金新风、世保康水处理、明珠PE地埋管
二、设计内容

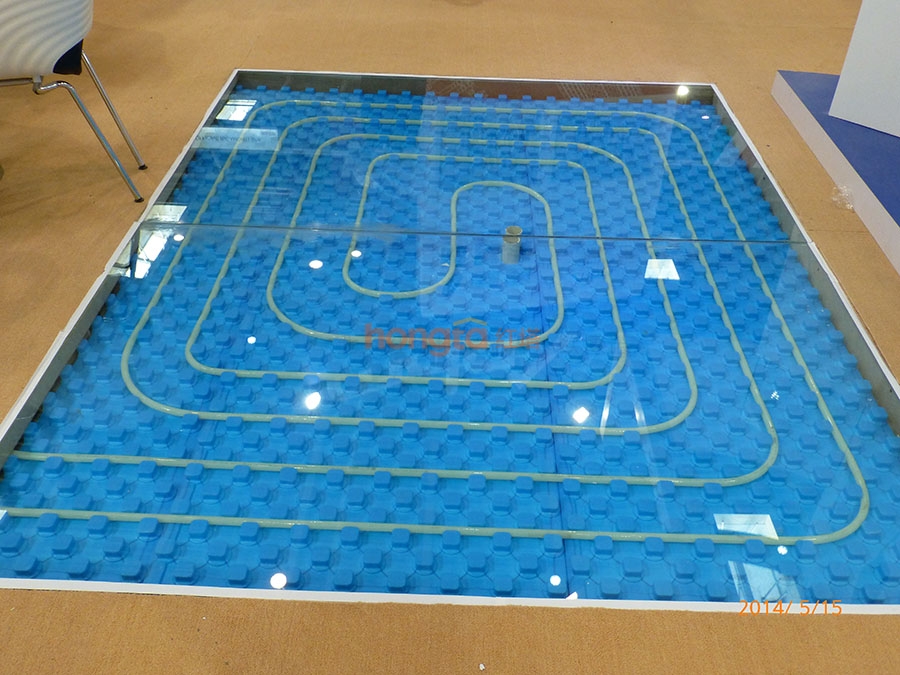

1、低温热水地板辐射采暖系统
2、中央空调系统
3、地源热泵系统
4、泳池及生活热水系统
三、设计依据
《地面辐射供暖技术规程》JGJ142-2004
《采暖通风与空气调节设计规范》GB50019-2003
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑给水排水设计规范》GB50015-2009
《低温热水地板辐射供暖系统施工安装》 03（05）K404
《建筑设备施工安装通用图集》91SB1-1暖气工程
《北京市建筑设计实施细则》设备专业
《给水用聚乙烯（PE）管材》GB/T13633
《聚乙烯燃气管道工程技术规程》CJJ63-95
《地源热泵空调系统技术规范》GB50366-2005
《地源热泵工程技术指南》
《Ground Water Applications Manual》
四、设计说明
地暖设计说明：此项目共六层，地下两层、地上四层，其中地下一层属于半封闭式建筑。该建筑物采用地源热泵系统作为热源，冬季采用地暖制热，夏季采用风机盘管制冷；地下二层采用了大金新风系统，利用地源热泵换热与原有太阳能并联设计提供生活热水，利用原有地源热泵主机提供泳池热水，采用中央水处理系统对全屋水系统进行软化。
（1）地下二层地暖设计说明：
1、甲方要求设计温度为22℃～24℃：建筑结构情况地下二层整体层高2.2m，属于全封闭式地下室，保温效果好，地面面层为1.5cm的实木复合木地板，共分为储藏区、活动区两个主功能区，地暖管间距为22.5cm；
2、地暖单路管长不超过90m：主要是考虑地下二层的分集水器距离热源较远，水阻力较大；
3、温度控制方式采用手动阀门控制：在与甲方沟通确认后得知，此区域不经常有人活动，使用时间少，多数情况属于闲置状态；
4、铺设防潮垫层：因地下二层与土壤层接触潮气较大，在铺设地暖前先铺设了厚度为2mm的木地板专用防潮垫层，防止木地板受潮变形。

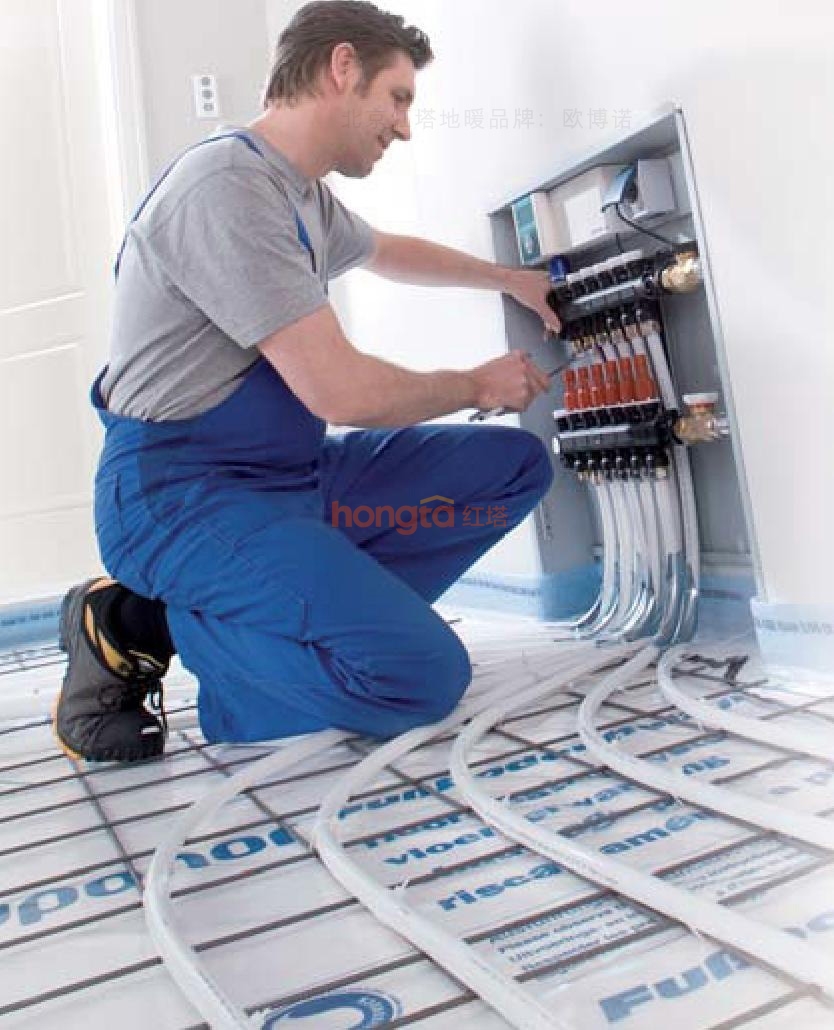

分集水器实景
（2）地下一层设计说明：
1、此层共分为四大功能区，保姆居住区、运动娱乐区、spa洗浴区、泳池区，其中spa、泳池区温度需求为26℃～28℃，洗浴区24℃～26℃，娱乐区、保姆区为20℃～22℃。
地下一层装修后实景照片
保姆居住区：设计温度为20℃～22℃，地面面层为1.5cm的实木复合木地板，窗户较小，保温效果好，房间朝向为西，层高2.4m，单个房间面积为10㎡左右，温控采用分室控制，两保姆间共用一台温控，温控器设计在主保姆间，司机房与过道、卫生间共用一台分集水器，设计地暖管间距为20cm,管长为90～100m，分集水器安装在卫生间的台盘下方。
运动娱乐区：设计温度为20℃～22℃，面层为2cm厚的大理石，房间整体通透处于地下一层的中间区域，保温效果较好，层高2.4m，设计管间距为200mm，因距离热源最近，地暖管单管长度不大于110m，温控器采用分区控制。
泳池、Spa区：面层为1cm厚的马赛克瓷砖，墙体为三面冷墙，特别是北墙三分之一为玻璃墙体，保温性能差，四分之一的层高为8m，其他区域层高为2.4m，此区域的设计温度为26℃～28℃，泳池面积占泳池区域总面积的90%，泳池池水温度设计为28℃，可以铺设地暖的约为45㎡，设计管间距为150mm，在泳池的东西面及活动区域分别设计了共七组1.6m高*8片的钢质散热器，保证了常活动区域的温度及舒适性，吊顶安装了四台风机盘管，可提供16kW的热负荷，作为备用热源。此区域温度控制方式为：散热器为手动调节，地暖为分区控制。
地下一层（泳池部分）地暖铺设后装修中实景图
（3）一层设计说明：
此区域分为大堂区、客房区、餐饮区、健身休闲区。
北京地暖施工团队在地暖施工前一层大厅合影
大堂区：设计温度为20℃～22℃，地面面层为2cm的大理石，窗户较小，保温效果好，房间处于一层的中部，层高8m，设计地暖管间距为17.5cm,管长不大于105m，温度控制为分区控制。
客房区：设计温度为22℃～24℃，地面面层为1.5cm的实木复合地板，窗户较小，保温效果好，房间处于一层的西南，层高2.4m，室内封闭性较好，设计地暖管间距为17.5cm，管长不大于105m，温度控制为分室控制。
餐饮区：设计温度为22℃～24℃，地面面层为2cm的大理石，窗户较小，保温效果好，房间处于一层的西北角、东北角，层高2.4m，设计地暖管间距为17.5cm，管长不大于90m，温度控制为分区控制。晚宴厅的墙体热损失较大，东西两面冷墙，设计的管长不超过90m。泳池的热量可通过挑空处传至晚宴厅。
健身休闲区：设计温度为22℃～24℃，地面面层为1.5cm的实木复合地板，窗户较小，保温效果好，房间朝向东南，层高2.4m，距离热源较远，设计地暖管间距为17.5cm，单管长度不大于90m，温度控制为分区控制。
（4）二层设计说明：
主人书房实景
此区域分为过厅回廊区、卧室区。
回廊区：
设计温度为20℃～22℃，地面面层为2cm的大理石，窗户较小，保温效果好，处于房间中部，层高2.4m，属于临时停留区，设计地暖管间距为17.5cm，单管长度不大于90m，温度控制为分区控制。因挑空处扶手安装较多，为防止扶手安装时破坏地暖管，地暖管道距离挑空墙面为40cm。
卧室区：
设计温度为22℃～24℃，地面面层为1.5cm的实木复合地板，窗户较小，保温效果好，层高2.4m，距离热源较远，设计地暖管间距为15cm，单管长度不大于90m，温度控制为分室控制。
露台实景
（5）三层设计说明：
此区域为主卧区，此区域属于主人经常活动的区域，设计温度为22℃～24℃，保温效果较好，地面面层为1.5cm的实木复合地板，窗户较小，保温效果好，层高2.4m，距离热源较远，设计地暖管间距为15cm，温度控制为分室控制。
（6）四层设计说明：
此区域为画室区、珍藏区
画室区：设计温度为22℃～24℃，保温效果较好，地面面层为1.5m的实木复合地板，窗户较小，保温效果好，房间密闭性好，层高2.2m，设计地暖管间距为17.5cm，温度控制为分室控制。
珍藏区：设计温度为20℃～22℃，保温效果较好，地面面层为1.5m的实木复合地板，窗户较小，保温效果好，房间密闭性好，层高2.2m，设计地暖管间距为20cm，温度控制为分室控制。此层为地暖主管道的最末端。

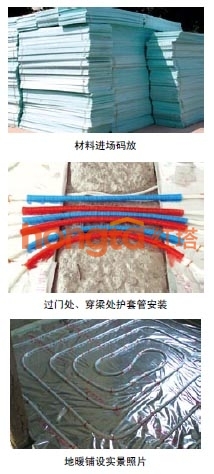

五、北京地暖项目：优山美地别墅地暖施工细节展示
转载文章，仅限于给客户查看地暖安装的整个流程参考。
