北京地暖集水器阀芯
摘要
本实用新型涉及一种北京地暖集水器阀芯，包括集水阀座，所述集水阀座的外壁上靠近顶端处设有相互对称的两个溢流口，溢流口的上方位于集水阀座的外壁上设有螺纹，集水阀座内表面的顶部通过螺纹连接阀帽，阀帽内表面的顶部通过螺纹连接压帽，所述集水阀座的内部设有阀杆，阀杆依次穿过阀帽、压帽的内部且阀杆的顶部裸露在压帽外，阀杆的外壁上位于压帽与阀帽之间设有弹簧，弹簧的底端通过平垫片抵靠在阀帽上，所述阀杆的外壁上靠近底端处设有挡板，挡板的底部设有密封件。本实用新型的有益效果为：不会导致密封不紧，更流畅、安全、实用；可使用电动智能驱动和手动手轮驱动两种控制方式，在设计上实现了两种阀芯的完全统一，拆卸更方便。
权利要求(1)
一种北京地暖集水器阀芯，包括集水阀座(11)，其特征在于：集水阀座(11)的外壁上靠近顶端处设有相互对称的两个溢流口，所述溢流口上方集水阀座(11)的外壁上设有外螺纹(13)，集水阀座(11)的外壁上靠近底端处设有第一O形圈(12)，集水阀座(11)内表面的顶部通过螺纹连接阀帽(4)，阀帽(4)与集水阀座(11)之间通过第二O形圈(7)密封，阀帽(4)内表面的顶部通过螺纹连接压帽(2)，压帽(2)与阀帽(4)之间通过第三O形圈(5)密封；集水阀座(11)内部设有阀杆(1)，阀杆(1)依次穿过阀帽(4)、压帽(2)的内部且阀杆(1)的顶部裸露在压帽(2)外，阀杆(1)与压帽(2)之间以及阀杆(1)与阀帽(4)之间均通过第四O形圈(3)密封，阀杆(1)外壁上在压帽(2)与阀帽(4)之间设有弹簧(6)，弹簧(6)的底端通过平垫片(8)抵靠在阀帽(4)上，阀杆(1)外壁上靠近底端处设有挡板(9)，挡板(9)的底部设有密封件(10)。
说明
北京地暖集水器阀芯
技术领域
[0001] 本实用新型涉及一种北京地暖集水器阀芯。 背景技术

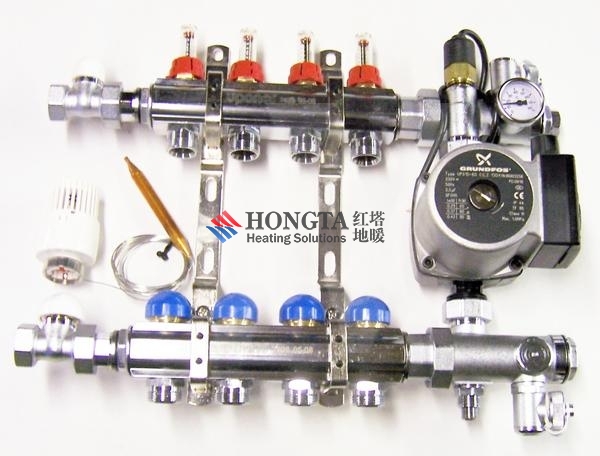

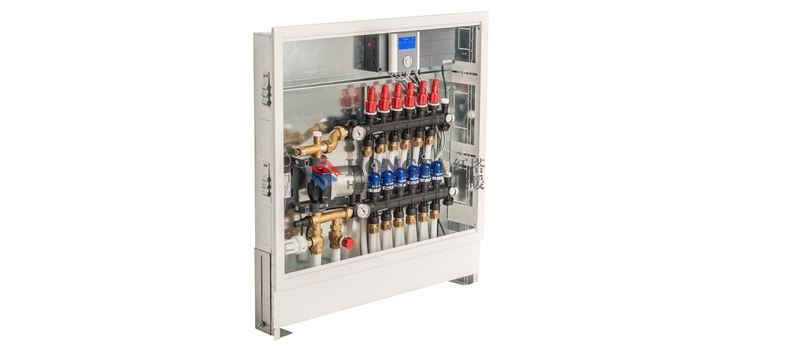

[0002] 在地板采暖系统中，北京地暖集水器管理若干的支路管道，并在其上面安装有排气阀、自动 恒温阀等控制阀体，一般北京地暖集水器阀芯采用铜质的比较多，长时间使用会因污染物长期堆集 导致阀口不能有效密封。
实用新型内容
[0003] 本实用新型的目的是提供，在使用时污染物不会进入阀口，不会导致密封不紧，更 流畅、安全、实用，以克服现有北京地暖集水器阀芯存在的上述问题。
[0004] 本实用新型的目的是通过以下技术方案来实现：一种北京地暖集水器阀芯，包括集水阀座， 所述集水阀座的外壁上靠近顶端处设有相互对称的两个溢流口，溢流口的上方位于集水阀 座的外壁上设有螺纹，集水阀座的外壁上靠近底端处设有第一 0形圈，集水阀座内表面的 顶部通过螺纹连接阀帽，阀帽与集水阀座之间通过第二 0形圈密封，阀帽内表面的顶部通 过螺纹连接压帽，压帽与阀帽之间通过第三0形圈密封，所述集水阀座的内部设有阀杆，阀 杆依次穿过阀帽、压帽的内部且阀杆的顶部裸露在压帽外，阀杆与压帽之间以及阀杆与阀 帽之间均设有第四0形圈，阀杆的外壁上位于压帽与阀帽之间设有弹簧，弹簧的底端通过 平垫片抵靠在阀帽上，所述阀杆的外壁上靠近底端处设有挡板，挡板的底部设有密封件。
[0005] 本实用新型的有益效果为：在使用时污染物不会进入阀口，不会导致密封不紧，更 流畅、安全、实用；可使用电动智能驱动和手动手轮驱动两种控制方式，在设计上实现了两 种阀芯完全统一，拆卸更方便。
附图说明
[0006] 下面根据附图对本实用新型作进一步详细说明。
[0007] 图1是本实用新型实施例所述的一种北京地暖集水器阀芯的结构示意图。
[0008] 图中:1、阀杆；2、压帽；3、第四0形圈；4、阀帽；5、第三0形圈；6、弹簧；7、第二0形 圈；8、平垫片；9、挡板；10、密封件；11、集水阀座；12、第一 0形圈；13、外螺纹。
具体实施方式
[0009] 如图1所示，本实用新型实施例所述的一种北京地暖采暖集水器阀芯，包括集水阀座11，所述集 水阀座11的外壁上靠近顶端处设有相互对称的两个溢流口，溢流口的上方位于集水阀座 11的外壁上设有外螺纹13，集水阀座11的外壁上靠近底端处设有第一 0形圈12，集水阀座 11内表面的顶部通过螺纹连接阀帽4，阀帽4与集水阀座11之间通过第二 0形圈7密封， 阀帽4内表面的顶部通过螺纹连接压帽2，压帽2与阀帽4之间通过第三0形圈5密封，所 述集水阀座11的内部设有阀杆1，阀杆1依次穿过阀帽4、压帽2的内部且阀杆1的顶部裸露在压帽2夕卜，阀杆1与压帽2之间以及阀杆1与阀帽4之间均通过第四0形圈3密封，阀 杆1的外壁上位于压帽2与阀帽4之间设有弹簧6，弹簧6的底端通过平垫片8抵靠在阀帽 4上，所述阀杆1的外壁上靠近底端处设有挡板9，挡板9的底部设有密封件10。 [0010] 具体使用时，阀帽4用来连接驱动装置或者固定其它配件；不锈钢阀杆1可通过 上下移动来控制流量；弹簧6用来复位阀杆1 ；压帽2由M16X 1. 25螺纹连接在阀帽4上， 起到固定阀杆1和弹簧6的作用；挡板9和密封件10紧密配合在阀杆1上，用来控制流量 大小和起密封作用；集水阀座11内部由M18X 1.5螺纹连接阀帽4，外由M22X 1.5外螺纹 13连接集水管主体，阻挡了因长时间使用而导致长期积累的污渍进入密封口，而不能起到 有效的密封；其余0型圈都起密封作用。北京地暖集水器阀芯在未工作的情况下，一般处于关闭状 态，在工作状态中，阀芯根据管内设定的温度进行开关和调节开关行程，从而达到管内温度 和设定温度一致，本实用新型可使用电动智能驱动和手动手轮驱动两种，在设计上实现了 两种阀芯完全统一，可根据自行需要，只需更换两种驱动装置，拆卸更方便。
